Расшифруйте марки заданных материалов; оцените свариваемость материала; опишите процессы, происходящие в зоне шва и околошовной зоне. Отметьте, в чем заключается особенность технологии и техники сварки данного материала. (Решение → 2575)

Заказ №39301

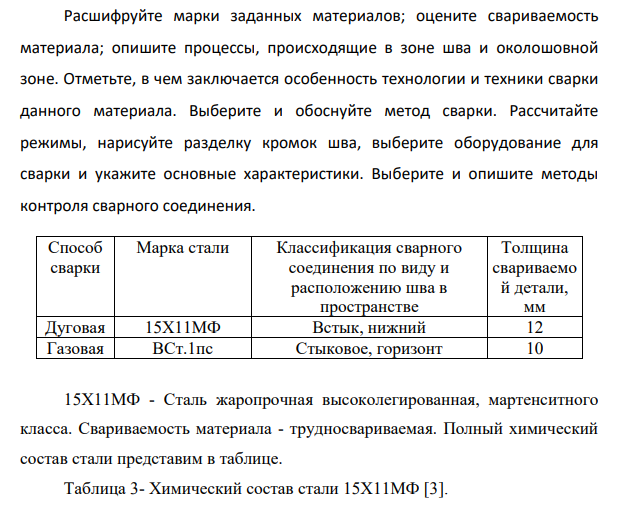

Расшифруйте марки заданных материалов; оцените свариваемость материала; опишите процессы, происходящие в зоне шва и околошовной зоне. Отметьте, в чем заключается особенность технологии и техники сварки данного материала. Выберите и обоснуйте метод сварки. Рассчитайте режимы, нарисуйте разделку кромок шва, выберите оборудование для сварки и укажите основные характеристики. Выберите и опишите методы контроля сварного соединения. Способ сварки Марка стали Классификация сварного соединения по виду и расположению шва в пространстве Толщина свариваемо й детали, мм Дуговая 15Х11МФ Встык, нижний 12 Газовая ВСт.1пс Стыковое, горизонт 10

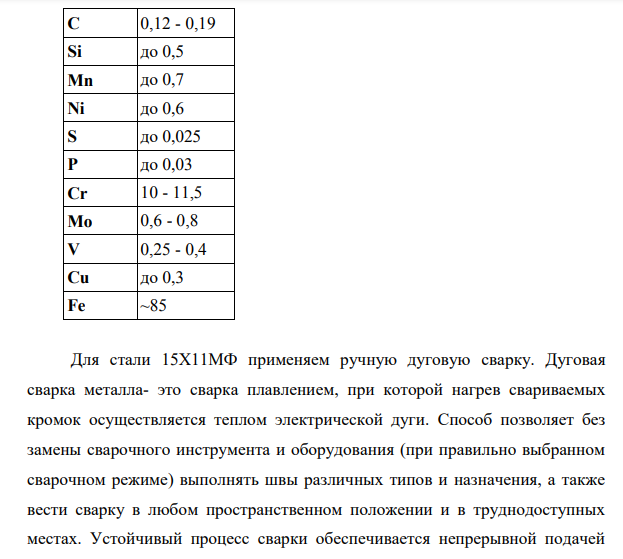

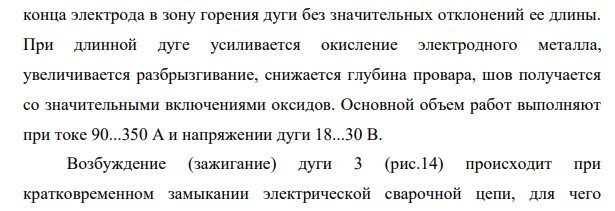

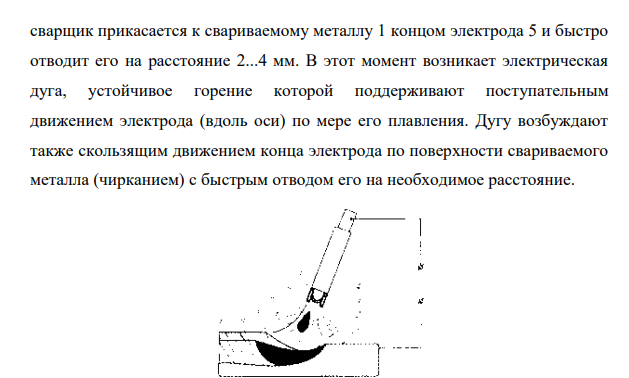

15Х11МФ - Сталь жаропрочная высоколегированная, мартенситного класса. Свариваемость материала - трудносвариваемая. Полный химический состав стали представим в таблице. Таблица 3- Химический состав стали 15Х11МФ [3]. 289 289 C 0,12 - 0,19 Si до 0,5 Mn до 0,7 Ni до 0,6 S до 0,025 P до 0,03 Cr 10 - 11,5 Mo 0,6 - 0,8 V 0,25 - 0,4 Cu до 0,3 Fe ~85 Для стали 15Х11МФ применяем ручную дуговую сварку. Дуговая сварка металла- это сварка плавлением, при которой нагрев свариваемых кромок осуществляется теплом электрической дуги. Способ позволяет без замены сварочного инструмента и оборудования (при правильно выбранном сварочном режиме) выполнять швы различных типов и назначения, а также вести сварку в любом пространственном положении и в труднодоступных местах. Устойчивый процесс сварки обеспечивается непрерывной подачей конца электрода в зону горения дуги без значительных отклонений ее длины. При длинной дуге усиливается окисление электродного металла, увеличивается разбрызгивание, снижается глубина провара, шов получается со значительными включениями оксидов. Основной объем работ выполняют при токе 90...350 А и напряжении дуги 18...30 В. Возбуждение (зажигание) дуги 3 (рис.14) происходит при кратковременном замыкании электрической сварочной цепи, для чего 290 290 сварщик прикасается к свариваемому металлу 1 концом электрода 5 и быстро отводит его на расстояние 2...4 мм. В этот момент возникает электрическая дуга, устойчивое горение которой поддерживают поступательным движением электрода (вдоль оси) по мере его плавления. Дугу возбуждают также скользящим движением конца электрода по поверхности свариваемого металла (чирканием) с быстрым отводом его на необходимое расстояние. Рисунок 14-Схема ручной дуговой сварки 1 — основной металл; 2 — сварочная ванна; 3 — дуга; 4 — электродное покрытие; 5 — электрод; 6 — капли электродного металла; 7 — газовая защита; 8 — жидкая шлаковая пленка; 9 — шов; 10 — шлаковая корка В процессе сварки электрод перемещают: по направлению к изделию по мере плавления электрода; вдоль соединения; поперек соединения для получения необходимых формы и сечения шва. ВСт.1пс - Сталь конструкционная углеродистая обыкновенного качества, полуспокойная, свариваемость материала – без ограничений. Полный химический состав стали представим в таблице 4 Таблица 4- Химический состав стали ВСт 1пс [3].
