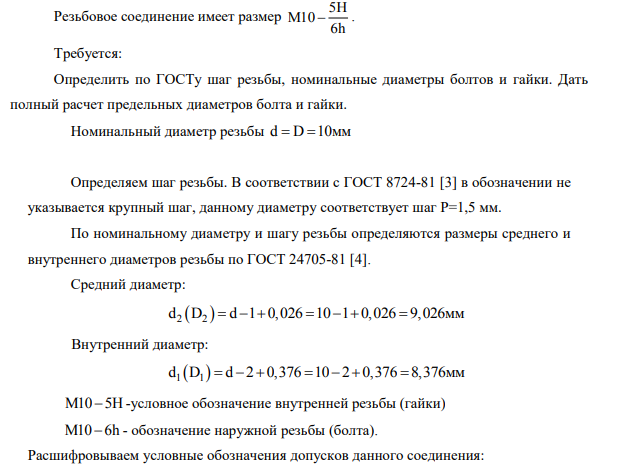

Резьбовое соединение имеет размер 5H M10 6h (Решение → 807)
Заказ №39301
Требуется: Определить по ГОСТу шаг резьбы, номинальные диаметры болтов и гайки. Дать полный расчет предельных диаметров болта и гайки. Номинальный диаметр резьбы d D 10 мм
Определяем шаг резьбы. В соответствии с ГОСТ 8724-81 [3] в обозначении не указывается крупный шаг, данному диаметру соответствует шаг Р=1,5 мм. По номинальному диаметру и шагу резьбы определяются размеры среднего и внутреннего диаметров резьбы по ГОСТ 24705-81 [4]. Средний диаметр: d D d 1 0,026 10 1 0,026 9,026 2 2 мм Внутренний диаметр: d D d 2 0,376 10 2 0,376 8,376 1 1 мм M10 5H -условное обозначение внутренней резьбы (гайки) M10 6h - обозначение наружной резьбы (болта). Расшифровываем условные обозначения допусков данного соединения: в числителе 5Н – поле допуска на средний и внутренний диаметр гайки;
