Соответствие приспособлений требованиям технологической документации

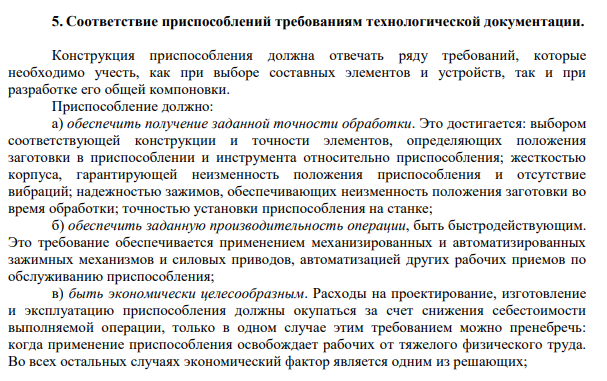

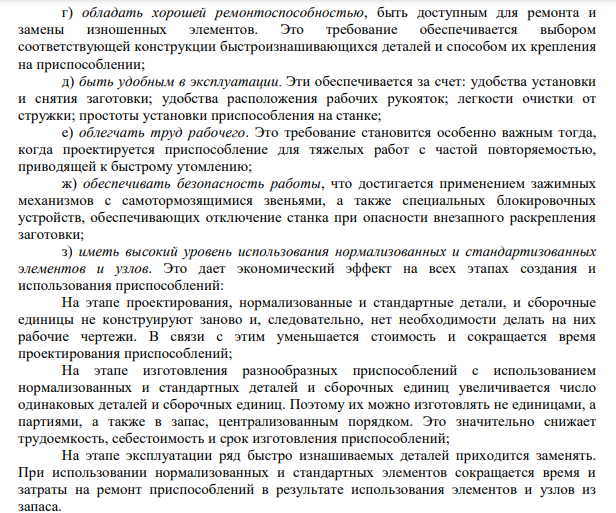

Конструкция приспособления должна отвечать ряду требований, которые необходимо учесть, как при выборе составных элементов и устройств, так и при разработке его общей компоновки. Приспособление должно: а) обеспечить получение заданной точности обработки. Это достигается: выбором соответствующей конструкции и точности элементов, определяющих положения заготовки в приспособлении и инструмента относительно приспособления; жесткостью корпуса, гарантирующей неизменность положения приспособления и отсутствие вибраций; надежностью зажимов, обеспечивающих неизменность положения заготовки во время обработки; точностью установки приспособления на станке; б) обеспечить заданную производительность операции, быть быстродействующим. Это требование обеспечивается применением механизированных и автоматизированных зажимных механизмов и силовых приводов, автоматизацией других рабочих приемов по обслуживанию приспособления; в) быть экономически целесообразным. Расходы на проектирование, изготовление и эксплуатацию приспособления должны окупаться за счет снижения себестоимости выполняемой операции, только в одном случае этим требованием можно пренебречь: когда применение приспособления освобождает рабочих от тяжелого физического труда. Во всех остальных случаях экономический фактор является одним из решающих; Инв. № подп Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Лист 985 Лист Изм. № докум. Подп. Дата ВКР.15.02.08.000.00.00.000 ПЗ г) обладать хорошей ремонтоспособностью, быть доступным для ремонта и замены изношенных элементов. Это требование обеспечивается выбором соответствующей конструкции быстроизнашивающихся деталей и способом их крепления на приспособлении; д) быть удобным в эксплуатации. Эти обеспечивается за счет: удобства установки и снятия заготовки; удобства расположения рабочих рукояток; легкости очистки от стружки; простоты установки приспособления на станке; е) облегчать труд рабочего. Это требование становится особенно важным тогда, когда проектируется приспособление для тяжелых работ с частой повторяемостью, приводящей к быстрому утомлению; ж) обеспечивать безопасность работы, что достигается применением зажимных механизмов с самотормозящимися звеньями, а также специальных блокировочных устройств, обеспечивающих отключение станка при опасности внезапного раскрепления заготовки; з) иметь высокий уровень использования нормализованных и стандартизованных элементов и узлов. Это дает экономический эффект на всех этапах создания и использования приспособлений: На этапе проектирования, нормализованные и стандартные детали, и сборочные единицы не конструируют заново и, следовательно, нет необходимости делать на них рабочие чертежи. В связи с этим уменьшается стоимость и сокращается время проектирования приспособлений; На этапе изготовления разнообразных приспособлений с использованием нормализованных и стандартных деталей и сборочных единиц увеличивается число одинаковых деталей и сборочных единиц. Поэтому их можно изготовлять не единицами, а партиями, а также в запас, централизованным порядком. Это значительно снижает трудоемкость, себестоимость и срок изготовления приспособлений; На этапе эксплуатации ряд быстро изнашиваемых деталей приходится заменять. При использовании нормализованных и стандартных элементов сокращается время и затраты на ремонт приспособлений в результате использования элементов и узлов из запаса.
