Заказ №39158

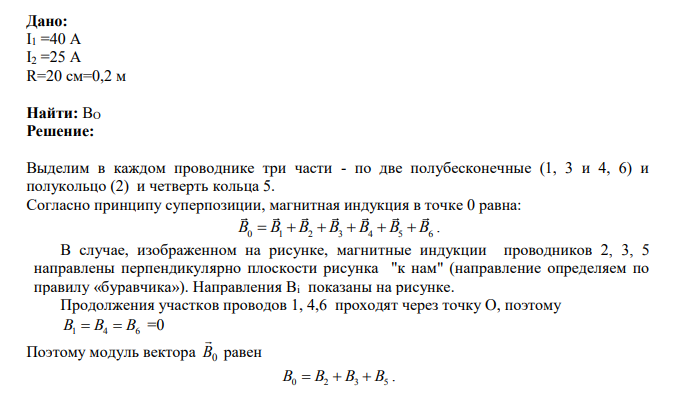

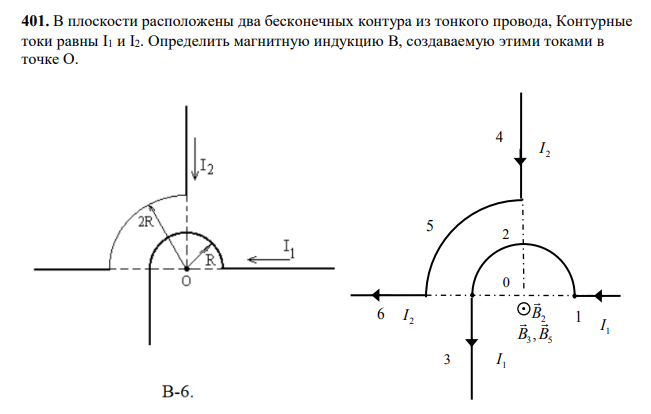

В плоскости расположены два бесконечных контура из тонкого провода, Контурные токи равны I1 и I2. Определить магнитную индукцию , создаваемую этими токами в точке О. Дано: I1 =40 А I2 =25 А R=20 см=0,2 м Найти: ВО

Решение:

Выделим в каждом проводнике три части - по две полубесконечные (1, 3 и 4, 6) и полукольцо (2) и четверть кольца 5. Согласно принципу суперпозиции, магнитная индукция в точке 0 равна: B B B B B B B 0 1 2 3 4 5 6       . В случае, изображенном на рисунке, магнитные индукции проводников 2, 3, 5 направлены перпендикулярно плоскости рисунка "к нам" (направление определяем по правилу «буравчика»). Направления Вi показаны на рисунке. Продолжения участков проводов 1, 4,6 проходят через точку O, поэтому B B B 1 4 6   =0 Поэтому модуль вектора B0  равен B B B B 0 2 3 5    .
