Вычертите диаграмму состояния Fe-Fe3C, укажите структурные составляющие во всех областях диаграммы, опишите превращения и постройте кривую охлаждения в интервале температур от 1600 до 0 ºС (с применением правила фаз) для сплава определенной концентрации. (Решение → 2603)

Заказ №39301

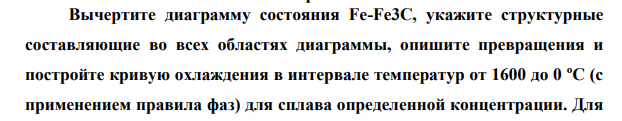

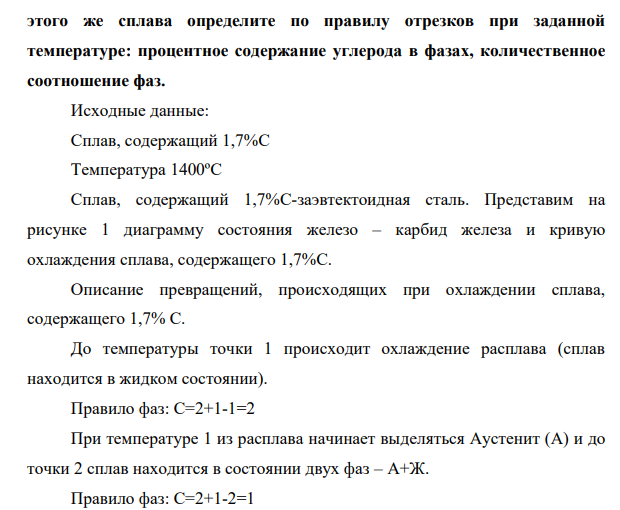

Вычертите диаграмму состояния Fe-Fe3C, укажите структурные составляющие во всех областях диаграммы, опишите превращения и постройте кривую охлаждения в интервале температур от 1600 до 0 ºС (с применением правила фаз) для сплава определенной концентрации. Для 261 261 этого же сплава определите по правилу отрезков при заданной температуре: процентное содержание углерода в фазах, количественное соотношение фаз.

Исходные данные: Сплав, содержащий 1,7%С Температура 1400ºС Сплав, содержащий 1,7%С-заэвтектоидная сталь. Представим на рисунке 1 диаграмму состояния железо – карбид железа и кривую охлаждения сплава, содержащего 1,7%С. Описание превращений, происходящих при охлаждении сплава, содержащего 1,7% С. До температуры точки 1 происходит охлаждение расплава (сплав находится в жидком состоянии). Правило фаз: С=2+1-1=2 При температуре 1 из расплава начинает выделяться Аустенит (А) и до точки 2 сплав находится в состоянии двух фаз – А+Ж. Правило фаз: С=2+1-2=1 В точках от 2 до 3 сплав имеет однофазную Аустенитную (А) структуру. Правило фаз: С=2+1-1=2 В точке 3 из Аустенита (А) начинает выделяться вторичный Цементит (ЦII) и этот процесс продолжается до точки 4. Правило фаз: С=2+1-2=1 В точке 4 происходит эвтектоидное превращение, при котором Аустенит превращается в Перлит (П) (А → П).
