Вычертите диаграмму состояния системы алюминий - германий, укажите и охарактеризуйте фазы и структуры во всех областях диаграммы. Постройте кривую охлаждения для сплава 90% AL с применением фаз и опишите превращения, происходящие при охлаждении. (Решение → 2308)

Заказ №39301

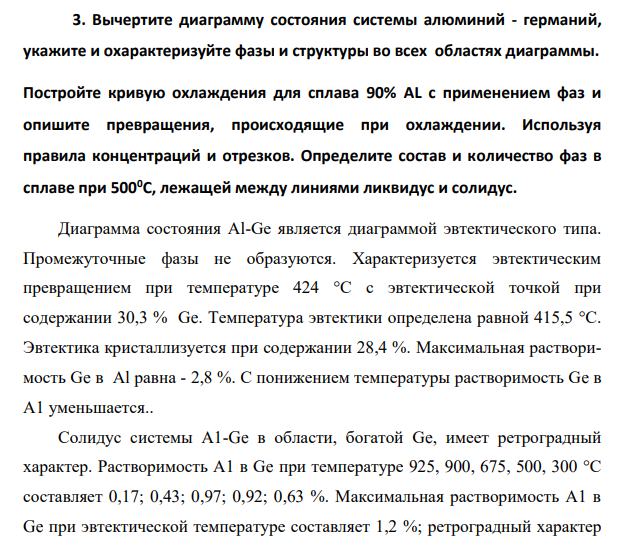

Вычертите диаграмму состояния системы алюминий - германий, укажите и охарактеризуйте фазы и структуры во всех областях диаграммы. Постройте кривую охлаждения для сплава 90% AL с применением фаз и опишите превращения, происходящие при охлаждении. Используя правила концентраций и отрезков. Определите состав и количество фаз в сплаве при 5000С, лежащей между линиями ликвидус и солидус.

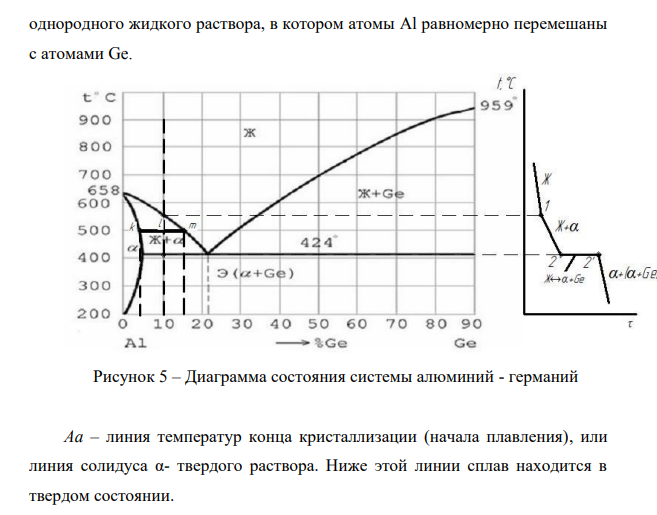

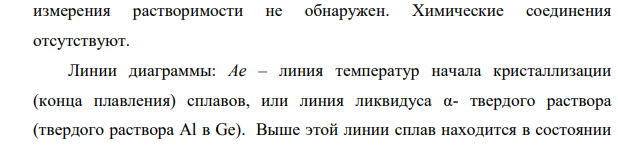

Диаграмма состояния Αl-Ge является диаграммой эвтектического типа. Промежуточные фазы не образуются. Характеризуется эвтектическим превращением при температуре 424 °С с эвтектической точкой при содержании 30,3 % Ge. Температура эвтектики определена равной 415,5 °С. Эвтектика кристаллизуется при содержании 28,4 %. Максимальная растворимость Ge в Аl равна - 2,8 %. С понижением температуры растворимость Ge в А1 уменьшается.. Солидус системы А1-Ge в области, богатой Ge, имеет ретроградный характер. Растворимость А1 в Ge при температуре 925, 900, 675, 500, 300 °С составляет 0,17; 0,43; 0,97; 0,92; 0,63 %. Максимальная растворимость А1 в Ge при эвтектической температуре составляет 1,2 %; ретроградный характер измерения растворимости не обнаружен. Химические соединения отсутствуют. Линии диаграммы: Аe – линия температур начала кристаллизации (конца плавления) сплавов, или линия ликвидуса α- твердого раствора (твердого раствора Al в Ge). Выше этой линии сплав находится в состоянии 378 378 однородного жидкого раствора, в котором атомы Al равномерно перемешаны с атомами Ge. Рисунок 5 – Диаграмма состояния системы алюминий - германий Аa – линия температур конца кристаллизации (начала плавления), или линия солидуса α- твердого раствора. Ниже этой линии сплав находится в твердом состоянии. Be – линия ликвидуса, начала кристаллизации (конца плавления) сплавов. В системе присутствуют следующие фазы: Фаза  -твердый раствор германия Ge в основном компонентерастворителе алюминии Al; Фаза ж – расплав Фаза ж+  - смесь расплава и твердого раствора α
