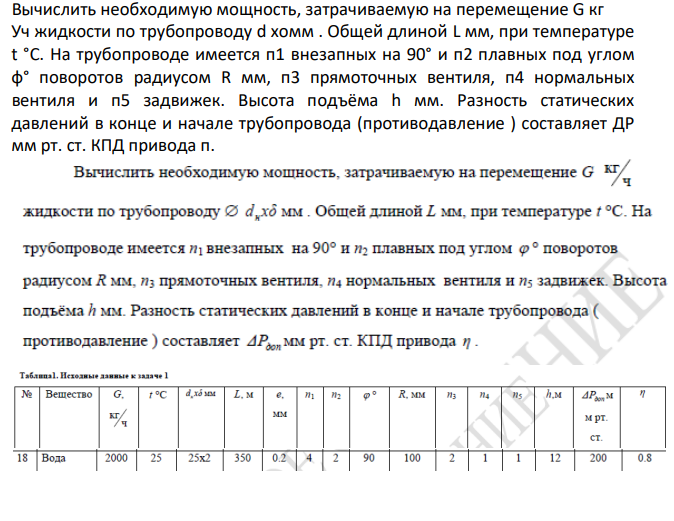

Вычислить необходимую мощность, затрачиваемую на перемещение G кг Уч жидкости по трубопроводу d хомм . Общей длиной L мм, при температуре t °C. На трубопроводе имеется п1 внезапных на 90° и п2 плавных под углом ф° поворотов радиусом R мм, п3 прямоточных вентиля, п4 нормальных вентиля и п5 задвижек. Высота подъёма h мм. Разность статических давлений в конце и начале трубопровода (противодавление ) составляет ДР мм рт. ст. КПД привода п. (Решение → 13427)

Заказ №38747

Вычислить необходимую мощность, затрачиваемую на перемещение G кг Уч жидкости по трубопроводу d хомм . Общей длиной L мм, при температуре t °C. На трубопроводе имеется п1 внезапных на 90° и п2 плавных под углом ф° поворотов радиусом R мм, п3 прямоточных вентиля, п4 нормальных вентиля и п5 задвижек. Высота подъёма h мм. Разность статических давлений в конце и начале трубопровода (противодавление ) составляет ДР мм рт. ст. КПД привода п.

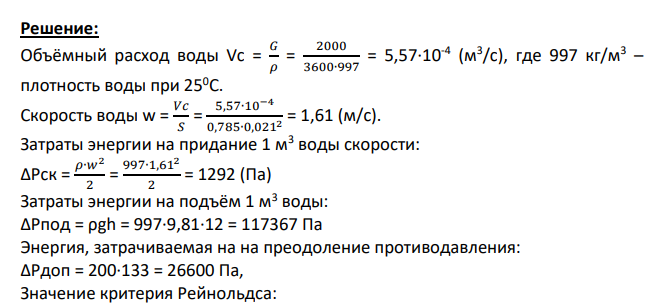

Решение:

Объёмный расход воды Vc = 𝐺 𝜌 = 2000 3600∙997 = 5,57∙10-4 (м3 /с), где 997 кг/м3 – плотность воды при 250С. Скорость воды w = 𝑉𝑐 𝑆 = 5,57∙10−4 0,785∙0,021 2 = 1,61 (м/с). Затраты энергии на придание 1 м3 воды скорости: ΔРск = 𝜌∙𝑤2 2 = 997∙1,612 2 = 1292 (Па) Затраты энергии на подъём 1 м3 воды: ΔРпод = ρgh = 997∙9,81∙12 = 117367 Па Энергия, затрачиваемая на на преодоление противодавления: ΔРдоп = 200∙133 = 26600 Па, Значение критерия Рейнольдса:
