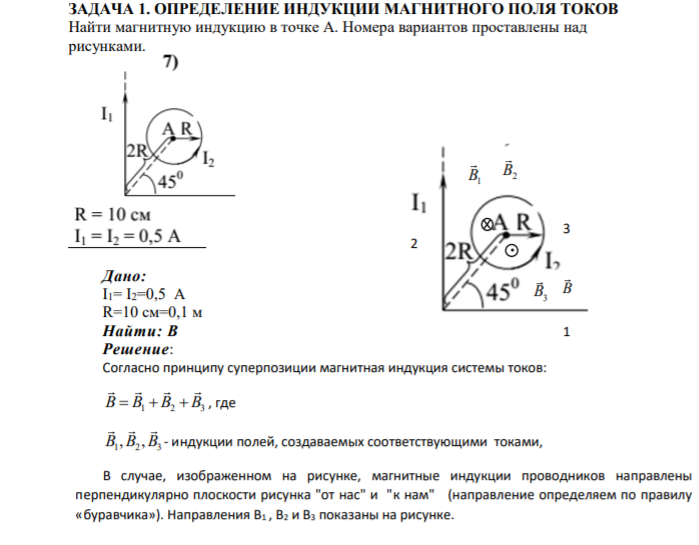

ЗАДАЧА 1. ОПРЕДЕЛЕНИЕ ИНДУКЦИИ МАГНИТНОГО ПОЛЯ ТОКОВ Найти магнитную индукцию в точке А. Номера вариантов проставлены над рисунками. Дано: I1= I2=0,5 А R=10 см=0,1 м Найти: (Решение → 22262)

Заказ №39119

ЗАДАЧА 1. ОПРЕДЕЛЕНИЕ ИНДУКЦИИ МАГНИТНОГО ПОЛЯ ТОКОВ Найти магнитную индукцию в точке А. Номера вариантов проставлены над рисунками. Дано: I1= I2=0,5 А R=10 см=0,1 м Найти: В

Решение:

Согласно принципу суперпозиции магнитная индукция системы токов: В В В B    1 2 3 , где 1 2 3 В В B , , - индукции полей, создаваемых соответствующими токами, В случае, изображенном на рисунке, магнитные индукции проводников направлены перпендикулярно плоскости рисунка "от нас" и "к нам" (направление определяем по правилу «буравчика»). Направления В1 , В2 и В3 показаны на рисунке.
