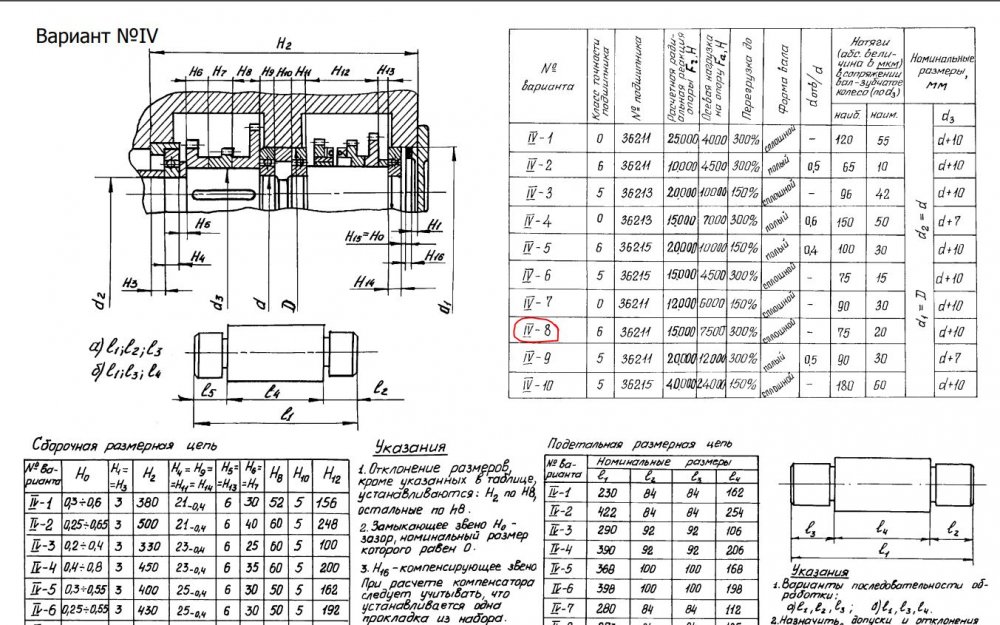

2022г Вариант 8 - ДЗ №1 - Эскиз 4 Зачтено на максимальный баллДано:Класс точности подшипника: 6Номер подшипника: 36211Расчетная радиальная реакция опоры: Fr = 15000 HОсевая нагрузка на опору: Fa = 7500 HПерегрузка до 300%Форма вала: сплошной.Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм наименьший – 20 мкм (Решение → 738)
2022г Вариант 8 - ДЗ №1 - Эскиз 4
![]()
![]()
Зачтено на максимальный балл
Дано:
Класс точности подшипника: 6
Номер подшипника: 36211
Расчетная радиальная реакция опоры: Fr = 15000 H
Осевая нагрузка на опору: Fa = 7500 H
Перегрузка до 300%
Форма вала: сплошной.
Номинальные размеры, мм: d1=D, d2=d, d3=d+10
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм
наименьший – 20 мкм
