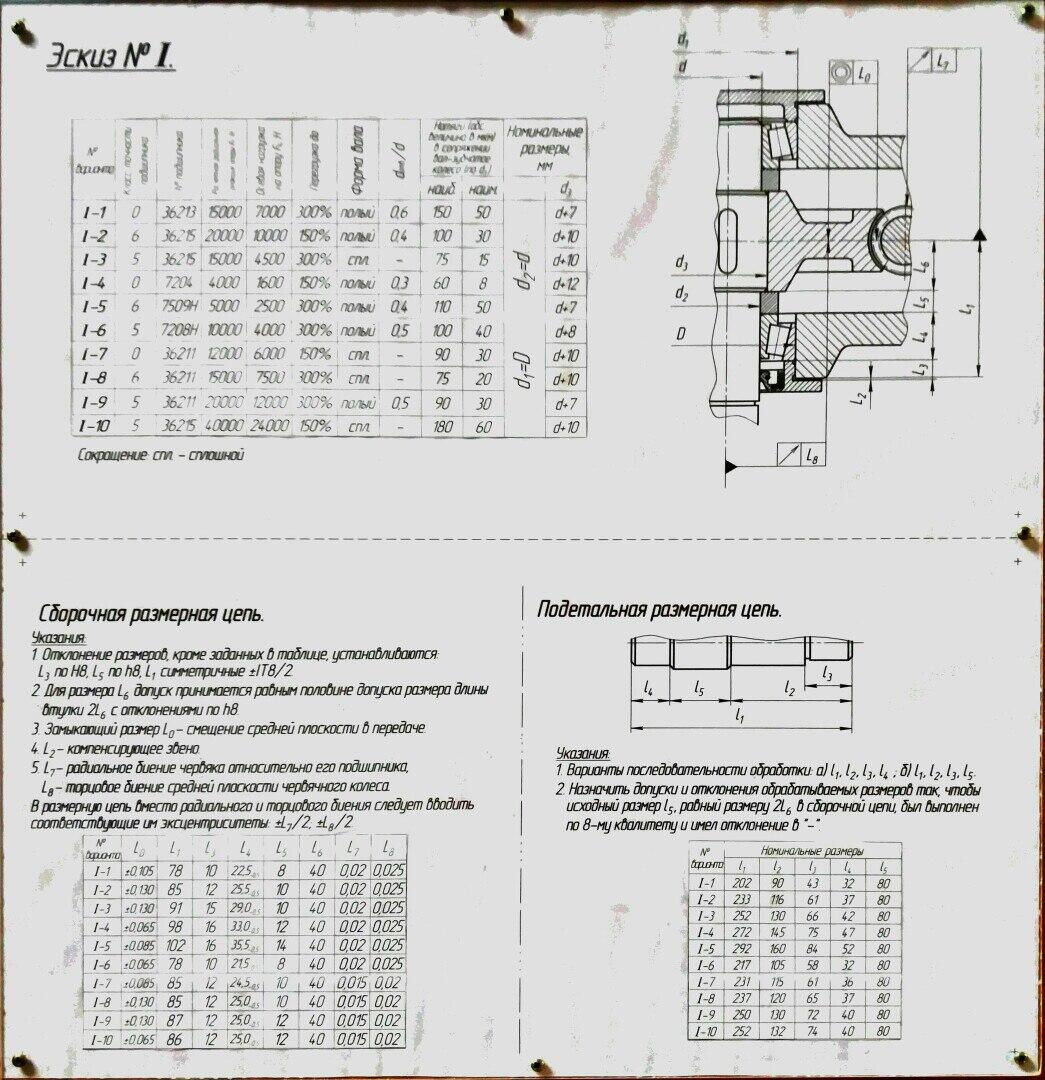

Дано (Вариант 1) L0=0±0.105 мм, L1=78 мм, L3=10 мм, L4=22.5-0.5 мм, L5=8 мм, L6=40 мм, L7=0.02 мм, L8=0.025 мм. (Решение → 3069)

Дано (Вариант 1)
L0=0±0.105 мм, L1=78 мм, L3=10 мм, L4=22.5-0.5 мм, L5=8 мм, L6=40 мм, L7=0.02 мм, L8=0.025 мм.


Дано:Из наконечника пожарного рукава с поперечным сечением S = 16 см2 бьет струя воды под углом
Дано: класс точности подшипника: 0 № подшипника: 36211 расчетная радиальная реакция опоры Fr: 25000 Н осевая нагрузка на опору Fа: 4000 Н перегрузка до: 300% форма вала: сплошной dотв/d: - натяги в сопряжении вал-зубчатое колесо: Nmax=65 мкм; Nmin=10 мкм
Дано: Класс точности подшипника: 0 Номер подшипника: 2007111 Расчетная радиальная реакция опоры: Fr = 10000 Н Осевая нагрузка на опору: Fa = 4000 Н Перегрузка до 300% Форма вала: полый Номинальные размеры, мм: d1 = D, d2 = d, d3 = d+10 Натяги в сопряжении вал - зубчатое колесо (по d3): наибольший - 90 мкм наименьший - 35 мкм Nmax.расч = 90 мкм, Nmin.расч = 35 мкм
Дано:Класс точности подшипника: 0Номер подшипника: 36206Расчетная радиальная реакция опоры: Fr=4000 HОсевая нагрузка на опору: Fa=2000 HПерегрузка до 150%Форма вала: сплошнойНоминальные размеры, мм: d1=D, d2=d, d3=d+2Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 55 мкм наименьший – 5 мкм
Дано: Класс точности подшипника: 0 Номер подшипника: 36214 Расчетная радиальная реакция опоры: Fr=25000 H Осевая нагрузка на опору: Fa=12500 H Перегрузка до 150% Внутреннее кольцо удерживается от осевых смещений втулкой, наружное кольцо – выступом крышки, входящим в корпус. Корпус – неразъемный, крышка – глухая, т.е. без отверстия для выхода вала. Номинальные размеры, мм: d1=D, d2=d, d3=d-5 Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм наименьший – 20 мкм
Дано:Класс точности подшипника: 0Номер подшипника: 36215Расчетная радиальная реакция опоры: Fr=8000 HОсевая нагрузка на опору: Fa=2500 HПерегрузка до 300%Форма вала: полный, dотв/d = 0,6Номинальные размеры, мм: d1=D, d2=d, d3=d-5Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 150 мкм наименьший – 50 мкм
Дано:Класс точности подшипника: 0Номер подшипника: 7204АРасчетная радиальная реакция опоры: Fr=3000 HОсевая нагрузка на опору: Fa=1200 HПерегрузка до 150%Форма вала: полый, dотв/d = 0,3Номинальные размеры, мм: d1=D, d2=d, d3=d+12Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 62 мкм наименьший – 8 мкм
Дано:- 0; 1; 2; 3; 4; 5; 7; 8 … = 1,- 14; 15 = * (0 или 1).Необходимо составить таблицу истинности согласно условию. Упростить логическое уравнение. Всего даны 4 входных сигнала X0, X1, X2, X3. Построить карты Карно в соответствии с заданной таблицей истинности. Проверить правильность построения схемы в программе Electronics Workbench. Реализовать данную логическую цепочку с помощью микросхем. Сделать схему электрическую принципиальную, перечень элементов, чертеж печатной платы, сборочный чертеж и спецификацию.
Дано: d1 = 14 мм d2 = 19 мм L = 150 мм HRC = 49-52 KCU = 130 Дж/см^2 Предел текучести сердцевины не менее 850 МПа (ред.)
Дано: F=(6,0,1,2,5,7,3)Триггер: D
Дано:No = 5 МВтbэфф = 0.0076uo = 10 ВК дв = 4.0 В –1 ×с -1t дв = 0.2 cК р = 0.15К БП = 0,008С топл = 1*105 Дж/КТ о = 700 СРs = 6,6 МПаa ос = 2,2*10 -5 1/Кs ос = 0.003t р = 0,4 сек.l = 0,0009 сек.l1 = 0,025 с-1, l2 = 0,56 с-1- постоянные распада ядер-предшественников запаздывающих нейтронов;β1 = β1* ∙ βЭФФ , β2 = β2* ∙ βЭФФ - доли запаздывающих нейтронов (β1* = 0,3; β2* = 0,7). Задано: Система автоматического регулирования (САР) кипящего ядерного реактора с местной обратной связью содержит следующие звенья:ядерный реактор, состоящий из: - блока, описывающего в точечном приближении модель кинетики нейтронов двумя эффективными группами запаздывающих нейтронов;- блока местной обратной связи, описывающего в точечном приближении инерционные мощностную и температурную обратные связи по реактивности;канал измерения, образующий Главную обратную связь и состоящий из:- ионизационной камеры (ИК); - усилительно-преобразующего блока (УПБ); Главное сравнивающее устройство; привод стержней СУЗ, состоящий из: - электродвигателя постоянного тока (ЭД); - редуктора (Р); - блока преобразования движения (БПД). Рис. 1 Блоки на структурной схеме (рис. 1) имеют следующие выходные сигналы: Задатчик мощности – задающее напряжение u(t); Главное сравнивающее устройство – рассогласование (ошибка) ;Электродвигатель - угол поворота выходного вала электродвигателя ;Редуктор – угол поворота выходного вала редуктора ; Блок преобразования движения (БПД) – реактивность регулирующего стержня ; Местная обратная связь – суммарная реактивность обратных связей ; Кинетика нейтронов – нейтронная (тепловая) мощность реактора ; Ионизационная камера – выходной ток ; Усилительно-преобразующий блок (УПБ) – выходное напряжение ; Возмущающее воздействие – реактивность, вносимая возмущением .
Дано: No = 5 МВт bэфф = 0.008 uo = 5 В К дв = 5.0 В –1 ×с -1 t дв = 0.1 c К р = 0.1 К БП = 0,01 С топл = 5*105 Дж/К Т о = 700 С Рs = 6,8 МПа a ос = 2,6*10 -5 1/К s ос = -0.0011 t р = 0,2 сек. l = 0,0005 сек. l = 0,0767 с-1Задано: Система автоматического регулирования (САР) ядерного реактора с местной обратной связью содержит следующие звенья:ядерный реактор, состоящий из: - блока, описывающего в точечном приближении модель кинетики нейтронов с одной эффективной группой запаздывающих нейтронов;- блока местной обратной связи, описывающего в точечном приближении инерционные мощностную и температурную обратные связи по реактивности;канал измерения, образующий Главную обратную связь и состоящий из:- ионизационной камеры (ИК); - усилительно-преобразующего блока (УПБ); Главное сравнивающее устройство; привод стержней СУЗ, состоящий из: - электродвигателя постоянного тока (ЭД); - редуктора (Р); - блока преобразования движения (БП). Рис. 1 Блоки на структурной схеме (рис. 1) имеют следующие выходные сигналы: Задатчик мощности – задающее напряжение u(t); Главное сравнивающее устройство – рассогласование (ошибка) ;Электродвигатель - угол поворота выходного вала электродвигателя ;Редуктор – угол поворота выходного вала редуктора ; Блок преобразования движения (БПД) – реактивность регулирующего стержня ; Местная обратная связь – суммарная реактивность обратных связей ; Кинетика нейтронов – нейтронная (тепловая) мощность реактора ; Ионизационная камера – выходной ток ; Усилительно-преобразующий блок (УПБ) – выходное напряжение ; Возмущающее воздействие – реактивность, вносимая возмущением .
Дано: r = 0,25 м m1 = 200 кг m2 = 88 кг c3 = 512 H/м μ4 = 1920 H*с/м S0 = 0,01 м p = 2 рад/с q(0) = 0,05 м q(0) = 0,3 м/с
Дано: R1=16 Ом, R2=12 Ом, R3=22 Ом, R4=160 Ом, R5=162 Ом, R6=77 Ом, E1=25 В, E2=0 В,E3=35В Определить токи в ветвях 4-мя методами, составить баланс мощностей.
