Дано:Класс точности подшипника: 0Номер подшипника:  7204АРасчетная радиальная реакция опоры: Fr = 4000 HОсевая нагрузка на опору: Fa = 1600 HПерегрузка до 150%Форма вала: полый, dотв/d = 0,3Номинальные размеры,  мм: d1=D, d2=d, d3=d+12Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 60 мкм                                                                                          наименьший – 8 мкм (Решение → 3077)

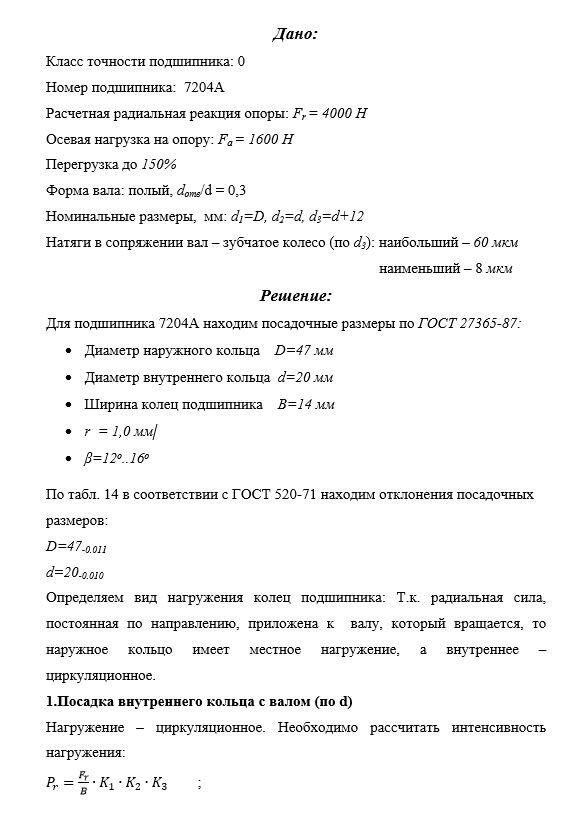

Дано:

Класс точности подшипника: 0

Номер подшипника:  7204А

Расчетная радиальная реакция опоры: Fr = 4000 H

Осевая нагрузка на опору: Fa = 1600 H

Перегрузка до 150%

Форма вала: полый, dотв/d = 0,3

Номинальные размеры,  мм: d1=D, d2=d, d3=d+12

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 60 мкм

                                                                                          наименьший – 8 мкм
