Дано:Класс точности подшипника: 6Номер подшипника: 7608AРасчетная радиальная реакция опоры: Fr=25000 HОсевая нагрузка на опору: Fa=10000 HПерегрузка до 300%Форма вала: полый, dотв/d = 0,5Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 80 мкм наименьший – 8 мкм (Решение → 3110)

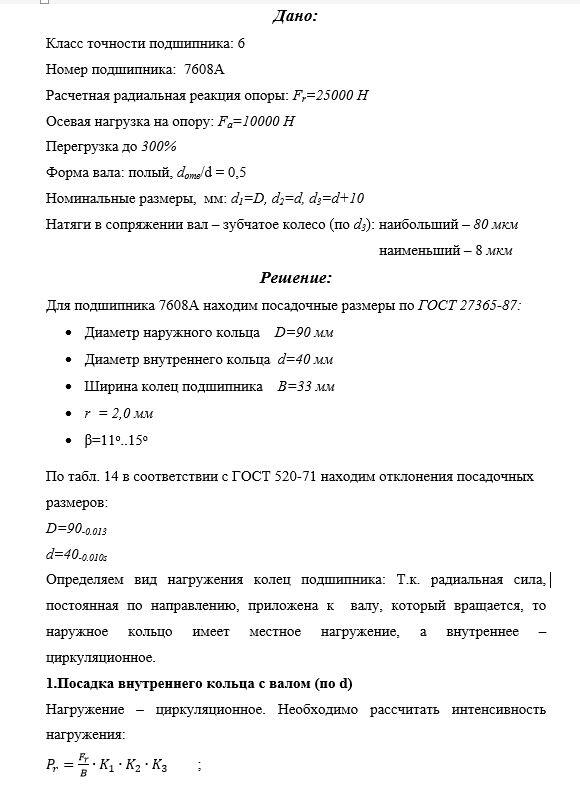

Дано:
Класс точности подшипника: 6
Номер подшипника: 7608A
Расчетная радиальная реакция опоры: Fr=25000 H
Осевая нагрузка на опору: Fa=10000 H
Перегрузка до 300%
Форма вала: полый, dотв/d = 0,5
Номинальные размеры, мм: d1=D, d2=d, d3=d+10
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 80 мкм
наименьший – 8 мкм
- Дано:Класс точности подшипника: 6Номер подшипника: 7608АРасчетная радиальная реакция опоры: Fr=8000 HОсевая нагрузка на опору: Fa=2500 HПерегрузка до 300%Форма вала: полый, dотв/d = 0,4Номинальные размеры, мм: d1=D, d2=d, d3=d+8Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм наименьший – 25 мкм
- Дано: Класс точности подшипника: 6 Номер подшипника: 7608 Расчетная радиальная реакция опоры: Fr=25000 H Осевая нагрузка на опору: Fa=10000 H Перегрузка до 300% Вал не имеет уступа, полый с диаметром отверстия dотв = 0.5d. Внутреннее кольцо удерживается от осевых смещений втулкой, наружное кольцо – выступом крышки, входящим в корпус. Корпус – неразъемный, крышка – глухая, т.е. без отверстия для выхода вала. Номинальные размеры, мм: d1=D, d2=d, d3=d+10 Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 60 мкм наименьший – 8 мкм
- Дано: Класс точности подшипника: 6 Номер подшипника: 7608 Расчетная радиальная реакция опоры: Fr=25000 H Осевая нагрузка на опору: Fa=10000 H Перегрузка до 300% Вал не имеет уступа, полый с диаметром отверстия dотв = 0.5d. Внутреннее кольцо удерживается от осевых смещений втулкой, наружное кольцо – выступом крышки, входящим в корпус. Корпус – неразъемный, крышка – глухая, т.е. без отверстия для выхода вала. Номинальные размеры, мм: d1=D, d2=d, d3=d+10 Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 60 мкм наименьший – 8 мкм
- Дано:Класс точности подшипника: 6Номер подшипника: 7609АРасчетная радиальная реакция опоры: Fr=20000 HОсевая нагрузка на опору: Fa=8000 HПерегрузка до 300%Форма вала: полый, dотв/d = 0,5Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 65 мкм наименьший – 10 мкм
- Дано:Класс точности подшипника: 6Номер подшипника: 7610АРасчетная радиальная реакция опоры: Fr=20000 HОсевая нагрузка на опору: Fa=6000 HПерегрузка до 300%Форма вала: полный, dотв/d = 0,4Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 120 мкм наименьший – 50 мкм
- Дано: На входы комбинационного устройства поступают входные сигналы от трёх датчиков. На выходе формируется выходной сигнал F, равный 1 при десятичных кодах входных величин 0, 1, 2, 6, 7. При остальных кодах F=0.Требуется спроектировать комбинационное устройство цифровой электронной техники для автомата управления технологической операцией.
- Дано Определить УЗД (уровни звукового давления) в расчетной точке при заданных уровнях звуковой мощности источников (Lp=f(fсг)) (источники ненаправленные), указанном расположении расчетной точки относительно источников шума, габаритных размерах промышленного помещения. Максимальный габарит любого источника много меньше расстояния до расчетной точки. Полученные данные сравнить с нормативными значениями (СН 2.2.4/2.1.8.562-96). Построить расчетный и предельный спектры. Сделать выводы о необходимости защитных мероприятий. Предложить защитные мероприятия. Примечание: постоянную помещения В определить в соответствии с назначением помещения и его объемом по СНиП II-12-77
- Дано:Класс точности подшипника: 6Номер подшипника: 36214Расчетная радиальная реакция опоры: Fr=11000 HОсевая нагрузка на опору: Fa=4500 HПерегрузка до 150%Форма вала: полный, dотв/d = 0,4Номинальные размеры, мм: d1=D, d2=d, d3=d-5Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 120 мкм наименьший – 50 мкм
- Дано:Класс точности подшипника: 6Номер подшипника: 36215Расчетная радиальная реакция опоры: Fr = 20000 HОсевая нагрузка на опору: Fa = 10000 HПерегрузка до 150%Форма вала: полый, dотв/d = 0,4Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 100 мкм наименьший – 30 мкм
- Дано: Класс точности подшипника: 6 Номер подшипника: 36215 Расчетная радиальная реакция опоры: Fr=20000 H Осевая нагрузка на опору: Fa=10000 H Перегрузка до 150% Форма вала: сплошной Номинальные размеры, мм: d1=D, d2=d, d3=d+10 Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 100 мкм наименьший – 30 мкм
- Дано:Класс точности подшипника: 6Номер подшипника: 7208АРасчетная радиальная реакция опоры: Fr=5000 HОсевая нагрузка на опору: Fa=2500 HПерегрузка до 300%Форма вала: полый, dотв/d = 0,4Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 65 мкм наименьший – 15 мкм
- Дано:Класс точности подшипника: 6Номер подшипника: 7211АРасчетная радиальная реакция опоры: Fr=30000 HОсевая нагрузка на опору: Fa=17000 HПерегрузка до 150%Форма вала: сплошнойНоминальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм наименьший – 20 мкм
- Дано:Класс точности подшипника: 6Номер подшипника: 7512АРасчетная радиальная реакция опоры: Fr=12000 HОсевая нагрузка на опору: Fa=5000 HПерегрузка до 300%Форма вала: полый, dотв/d = 0,4Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 135 мкм наименьший – 70 мкм
- Дано:Класс точности подшипника: 6Номер подшипника: 7605АРасчетная радиальная реакция опоры: Fr=4000 HОсевая нагрузка на опору: Fa=1500 HПерегрузка до 150%Форма вала: полый, dотв/d = 0,4Номинальные размеры, мм: d1=D, d2=d, d3=d+7Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 65 мкм наименьший – 16 мкм
