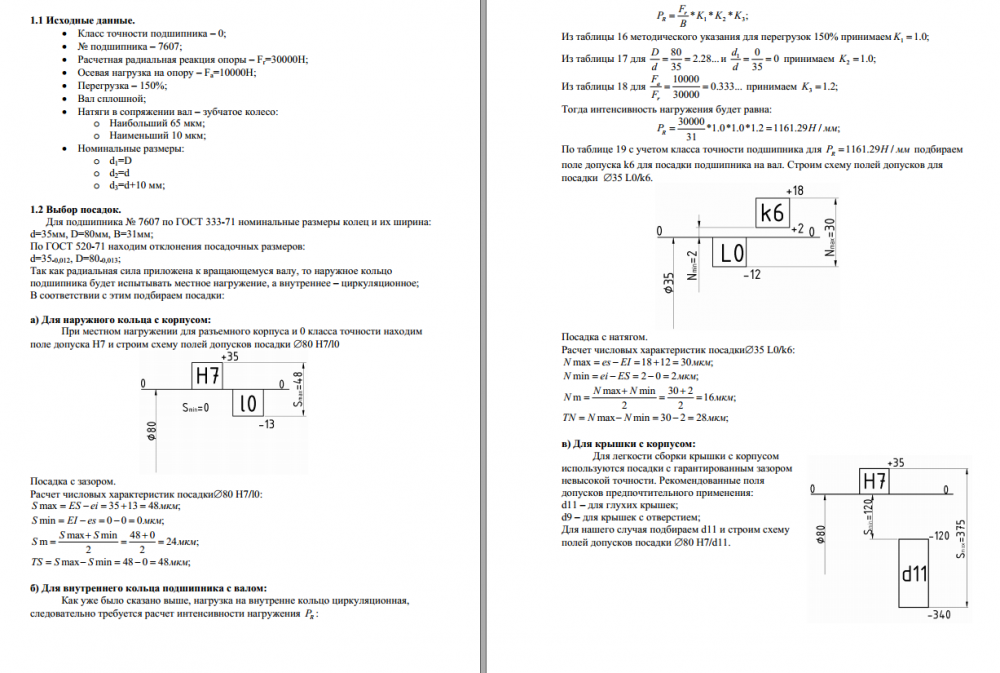

Исходные данные.
• Класс точности подшипника – 0;
• № подшипника – 7607;
• Расчетная радиальная реакция опоры – Fr=30000Н;
• Осевая нагрузка на опору – Fa=10000Н;
• Перегрузка – 150%;
• Вал сплошной;
• Натяги в сопряжении вал – зубчатое колесо:
o Наибольший 65 мкм;
o Наименьший 10 мкм;
• Номинальные размеры:
o d1=D
o d2=d
o d3=d+10 мм;
Выбор посадок.
Для подшипника № 7607 по ГОСТ 333-71 номинальные размеры колец и их ширина:
d=35мм, D=80мм, B=31мм;
По ГОСТ 520-71 находим отклонения посадочных размеров:
d=35-0,012, D=80-0,013;
Так как радиальная сила приложена к вращающемуся валу, то наружное кольцо
 подшипника будет испытывать местное нагружение, а внутреннее – циркуляционное;
