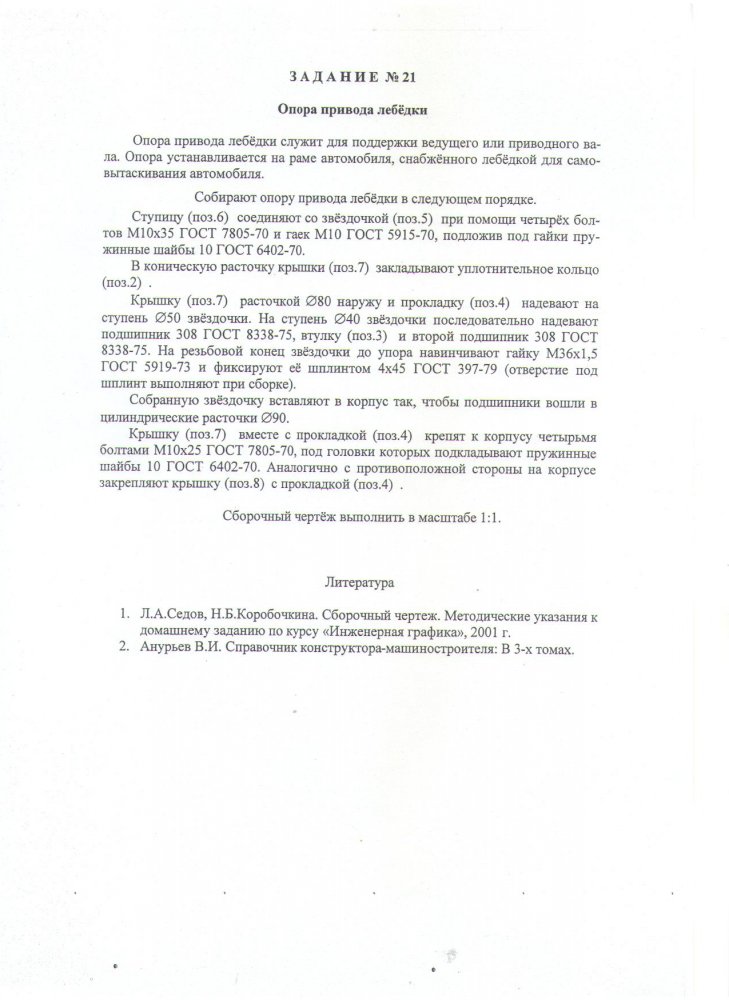

Сборка "опора привода лебёдки". В zip-файле находятся все модели, чертежи к ним и спецификация. (Решение → 10020)
Сборка "опора привода лебёдки". В zip-файле находятся все модели, чертежи к ним и спецификация.
- Сборка от руки все чертежи В-271 (пробковый кран). .
- Сборка. По деталям. Чертежи деталей. Всё для приложения инвентор
- Сборка со спецификацией 11 вариант. Сам учусь на РЛ, но другим она тоже поможет.
- Сборка тоже есть. Приспособление для фрезерования. Данное приспособление предназначено для фрезерования паза в редукционном клапане.
- Сборку приняли. Версия Inventor 2019
- Сборочная размерная цепьРешить сборочную размерную цепь методом регулирования. Определить толщину и число прокладок компенсатора. Рассчитать необходимые комплекты прокладок из стандартных толщин.УказанияОтклонение размеров, кроме заданных в таблице, устанавливаются: L3 по H8, L5 по h8, L1 симметричные ±IT8/2.Для размера L6 допуск принимается равным половине допуска размера длины втулки 2L6 с отклонениями по h8.Замыкающий размер L0-смещение средней плоскости в передаче.L2-компенсирующее звено.L7-радиальное биение червяка относительно его подшипника, L8-торцевое биение средней плоскости червячного колеса.В размерную цепь вместо радиального и торцевого биения следует вводить соответствующие им эксцентриситеты: ±L7/2; ±L8/2.Исходные данныеL0=±0,105 мм; L1=78 мм; L3=10 мм; L4=22,5-0,5 мм; L5=8 мм; L6=40 мм; L7=0,02 мм; L8=0,025 мм.
- Сборочный чертёж 10 варианта, сделанный в инвенторе. В архив входят: модели корпуса, крышки, сборки; инвенторовский чертёж сборки, лист предварительной проработки винта (ГОСТ 1491-80) от руки, спецификация в экселе, чёртёж сборки и спецификация в формате пдф и джпг. Все элементы исправляемые по желанию.
- Сборка 10 вариант в Autodesk Inventor со спецификациейЗачет на максимальный балл
- Сборка 11 вариант в Autodesk Inventor со спецификациейЗачет на макмисальный балл
- Сборка 16 вариант в Autodesk Inventor со спецификациейЗачет на максимальный балл
- Сборка Б-172 Вентиль Принятые чертеж и спецификация, а так же все модели и сборка с возможностью редактирования Файлы разрешением "spw" (спецификация) и "cdw" (чертеж) для Компас3-Д Распечатанные на А4 (для проверки) и подписанные листы в "демо"
- Сборка В - 174. Чертежи всех деталей, кроме той, которая на последней странице методички к сборке.
- Сборка "Винтовое соединение" в Inventor: корпус, крышка, сборка, чертёж, спецификация (Excel). Преподаватели Головачёва, Новикова. 2021г.
- Сборка модели к заданию Сборочный чертеж дренажного клапана вариант 13 Чтобы собрать ее на своем компьютере необходимо поместить все файлы из архива в папку и открыть с помощью инвентора или любой другой КАД системы поддерживающей формат ipt. Все собрано по чертежам компановки и отлично собирается без костылей. Чертежи в отдельном объявлении в этом же разделе.
