Вариант 10 - ДЗ №2 - Эскиз 5
Зачетно на максимальный балл

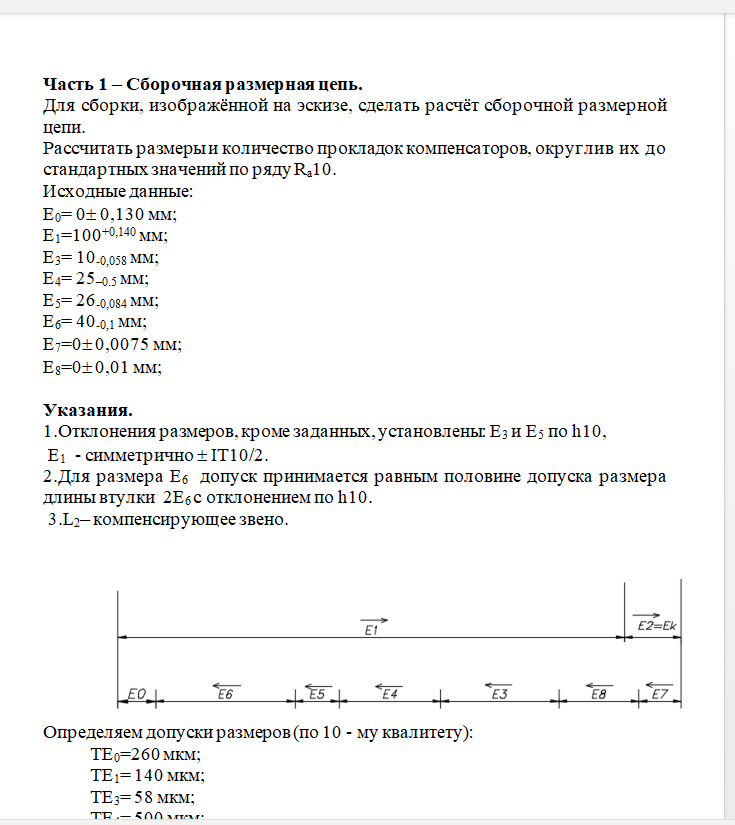

Часть 1 – Сборочная размерная цепь.
Для сборки, изображённой на эскизе, сделать расчёт сборочной размерной цепи.
Рассчитать размеры и количество прокладок компенсаторов, округлив их до стандартных значений по ряду Ra10.
Исходные данные:
Е0= 0± 0,130 мм;
Е1=100+0,140 мм;
Е3= 10-0,058 мм;
Е4= 25–0.5 мм;
Е5= 26-0,084 мм;
Е6= 40-0,1 мм;
Е7=0± 0,0075 мм;
Е8=0± 0,01 мм;
Часть 2 - Подетальная размерная цепь
Номинальные размеры:
l1= 240 мм
l2= 26 мм
l3= 200 мм
l4= 120 мм
l5= 60 мм
l6= 14 мм
Указания:
1. Варианты последовательности обработки:
a) l1, l2, l3, l4, l5
b) l1, l3, l4, l5, l6
Назначить допуски и отклонения обрабатываемых размеров так, чтобы исходный размер l6 равный размеру L6 в сборочной цепи, был выполнен по 10 квалитету
