Вариант 12. Задача 2. Косое сечениеВо второй задаче есть косое сечение А-А.Здесь представлены построения этого косого сечения. Линии связи, а также указаны какие размеры откуда брать и где откладывать.Бесплатен только пятый вариант(в самом верху). Посмотри его, узнай, как выглядят мои построения. Если вашего варианта нет, значит я его ещё не сделал. Обращаться можно сюда : http://vk.com/domingisСделано вот по этому заданию: (Решение → 1329)

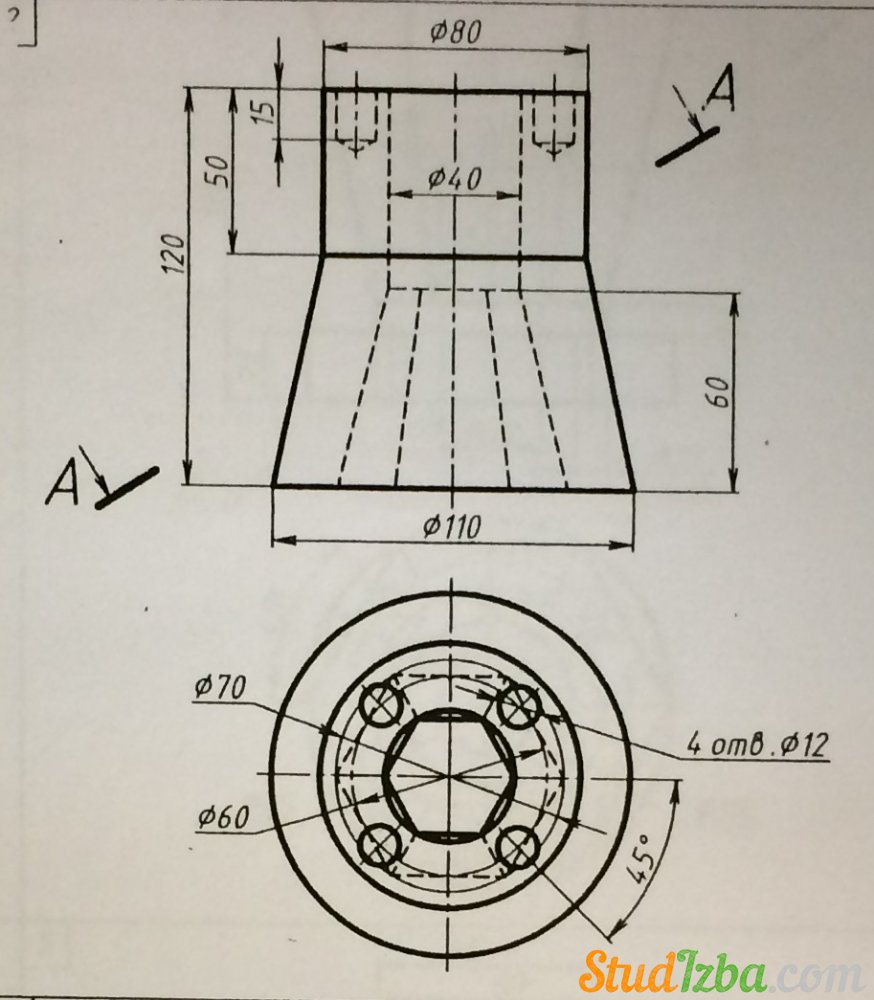

Вариант 12. Задача 2. Косое сечение
Во второй задаче есть косое сечение А-А.
Здесь представлены построения этого косого сечения. Линии связи, а также указаны какие размеры откуда брать и где откладывать.
Бесплатен только пятый вариант(в самом верху). Посмотри его, узнай, как выглядят мои построения.
Если вашего варианта нет, значит я его ещё не сделал. Обращаться можно сюда :
Сделано вот по этому заданию:
