Зачтено на максимальный балл

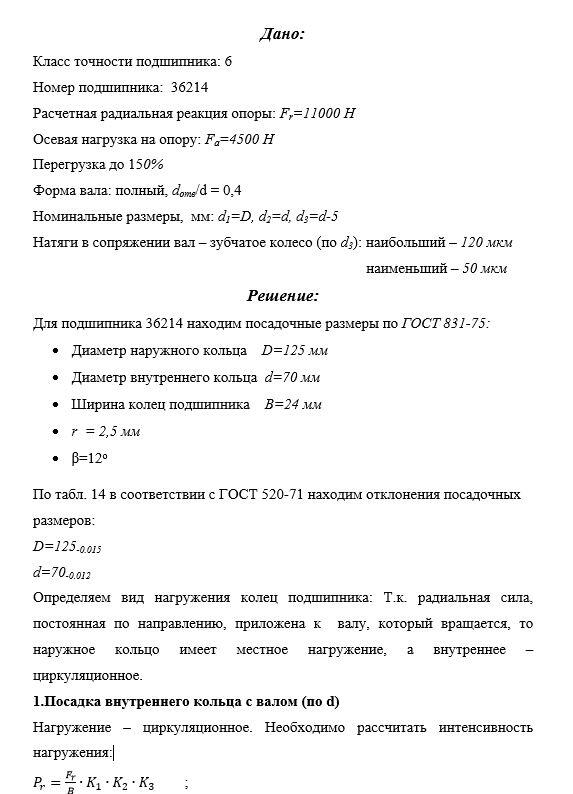

Дано:

Класс точности подшипника: 6

Номер подшипника:  36214

Расчетная радиальная реакция опоры: Fr=11000 H

Осевая нагрузка на опору: Fa=4500 H

Перегрузка до 150%

Форма вала: полый, dотв/d = 0,4

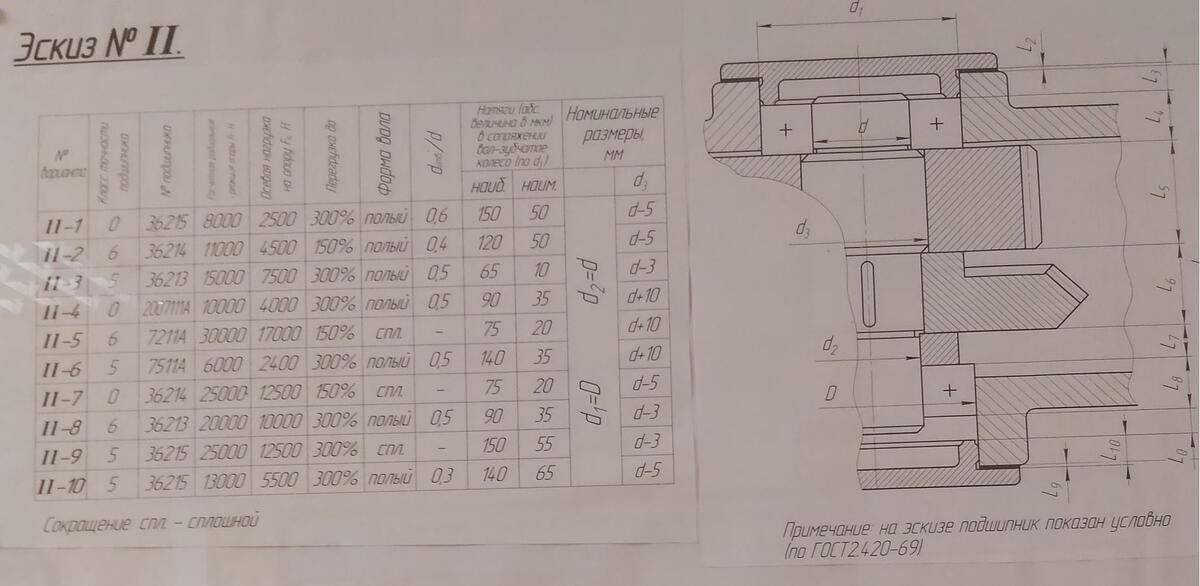

Номинальные размеры,  мм: d1=D, d2=d, d3=d-5

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 120 мкм

                                                                                          наименьший – 50 мкм
