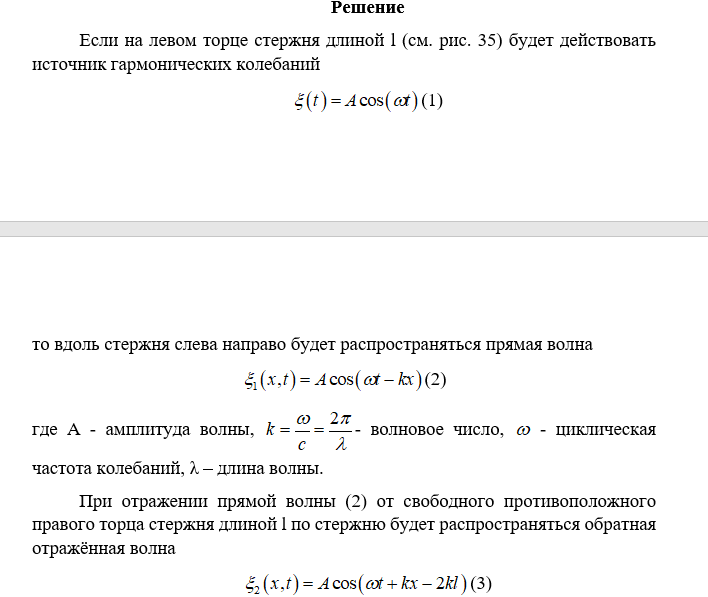

Зачтено на максимальный баллЗадача 4-2 для вариантов с 7 по 17 Для стержня длиной l , закреплённого, как указано на рис. 35 - 40, необходимо: - Вывести формулу для возможных частот продольных волн, возбуждаемых в стержне, при которых в нём образуется стоячая волна; - Указать какая частота колебаний является основной, а какие частоты относятся к обертонам (к высшим гармоникам); - Определить частоту и длину волны i-ой гармоники; - Для этой гармоники нарисовать вдоль стержня качественную картину: а) Стоячей волны амплитуд смещений; б) Стоячей волны амплитуд деформаций. Исходные данные для каждого варианта задачи представлены в таблице № 17.№ вар.Вид крепленияМатериалПлотность ρ, 103 кг/м3Модуль Юнга Е, 1010ПаДлина l, мОпределить i-ю гармонику7Рис 35.Сталь7,8200,83 (Решение → 6689)
Зачтено на максимальный балл
Задача 4-2 для вариантов с 7 по 17
Для стержня длиной l , закреплённого, как указано на рис. 35 - 40, необходимо:
- Вывести формулу для возможных частот продольных волн, возбуждаемых в стержне, при которых в нём образуется стоячая волна;
- Указать какая частота колебаний является основной, а какие частоты относятся к обертонам (к высшим гармоникам);
- Определить частоту и длину волны i-ой гармоники;
- Для этой гармоники нарисовать вдоль стержня качественную картину:
а) Стоячей волны амплитуд смещений;

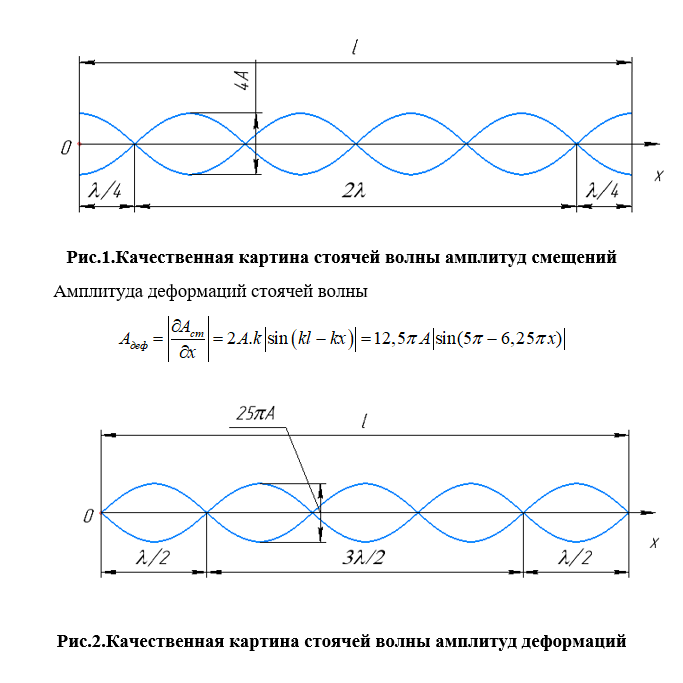

б) Стоячей волны амплитуд деформаций.
Исходные данные для каждого варианта задачи представлены в таблице № 17.
| № вар. | Вид крепления | Материал | Плотность ρ, 103 кг/м3 | Модуль Юнга Е, 1010Па | Длина l, м | Определить i-ю гармонику |
| 7 | Рис 35. | Сталь | 7,8 | 20 | 0,8 | 3 |
