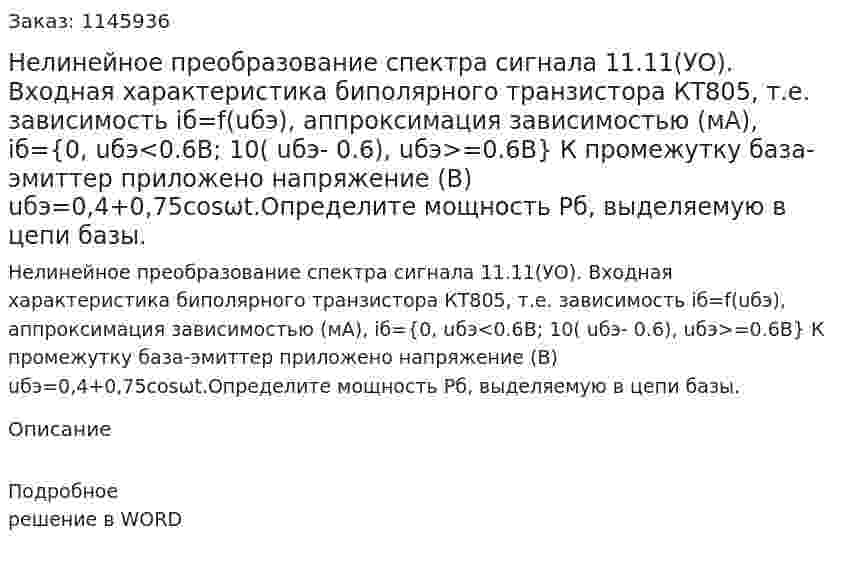

Нелинейное преобразование спектра сигнала 11.11(УО). Входная характеристика биполярного транзистора КТ805, т.е. зависимость iб=f(uбэ), аппроксимация зависимостью (мА), iб={0, uбэ<0.6B; 10( uбэ- 0.6), uбэ>=0.6B} К промежутку база-эмиттер приложено напряжение (В) uбэ=0,4+0,75cosωt.Определите мощность Pб, выделяемую в цепи базы.
Нелинейное преобразование спектра сигнала 11.11(УО). Входная характеристика биполярного транзистора КТ805, т.е. зависимость iб=f(uбэ), аппроксимация зависимостью (мА), iб={0, uбэ<0.6B; 10( uбэ- 0.6), uбэ>=0.6B} К промежутку база-эмиттер приложено напряжение (В) uбэ=0,4+0,75cosωt.Определите мощность Pб, выделяемую в цепи базы.
Описание
Подробное решение в WORD
- Нелинейное преобразование спектра сигнала 11.12(УО). К промежутку база-эмиттер транзистора КТ803А подключен источник напряжения (В) Uбэ=0,6+0,5cosω0t.Входная характеристика IB=f(Uбэ) допускает кусочно-линейную аппроксимацию с параметрами: S=0.66A/B, Um=0.7B. Определите входное сопротивление цепи Rн по первой гармонике.
- Нелинейное преобразование спектра сигнала 11.13(Р). Нелинейный резистор имеет ВАХ вида (см. рисунок). К зажимам резистора приложено напряжение u=U0+Um cos ωt. Получите формулы для расчета спектрального состава тока.
- Нелинейное преобразование спектра сигнала 11.14(О). Найдите постоянную составляющую I0 и амплитуду первой гармоники тока I1 в нелинейном элементе, рассмотренном в задаче 11.13, при следующих данных: Um=1.5 B, U0=0.1 B, U m1=0.7 B, Um2=1.2 B, S=6 mA /B
- Нелинейное преобразование спектра сигнала 11.15 (УР). В ряде случаев, например для описания свойств мощных трансформаторов, оказывается удобной так называемая кусочно-параболическая аппроксимация ВАХ (см.рис.ниже): где В-численный параметр (А/В²), находимый экспериментально. Выведите формулы для расчета амплитуд гармонических составляющих тока, возникающего под действием напряжения u=U0+Umcos ωt.
- Нелинейное преобразование спектра сигнала 11.16. Полевой транзистор КП303Е, проходная характеристика которого аппроксимирована полиномом второй степени (а0 = 1 мА, а1 = 2 мА/В, а2 = 2 мА/В2), применен в однокаскадном усилителе напряжения с резистивной нагрузкой. На вход усилителя подана сумма гармонического сигнала uс (t) = 0.25 cos ωt (В) и постоянного смещения U0 = -1B. Найти амплитуду второй гармоники напряжения на выходе усилителя, если Rн = 5.1 кОм.
- Нелинейное преобразование спектра сигнала 11.17 (УО) Применительно к условиям задачи 11.16. постройте график зависимости коэффициента нелинейных искажений Кл от амплитуд Um входного сигнала, изменяющейся в пределах от 0 до 250 мВ. Напряжение смещения U0 = -1B.
- Нелинейное преобразование спектра сигнала 11.23(Р). Резонансный удвоитель частоты работает в критическом режиме , т.е. Амплитуда выходного напряжения Umвых равна напряжению источника питания Е пит. Найдите зависимость КПД удвоителя от величины угла отсечки тока при постоянной амплитуде входного сигнала Umвх.
- Нелинейная цепь, подключенная к источнику постоянного напряжения Е = 8 В, содержит два последовательно соединенных элемента, ВАХ U1 = 2I, U2 = I2. Определить токи ветвей и электромагнитную мощность источника.
- Нелинейная цепь, подключенная к источнику постоянного напряжения Е = 8 В, содержит два последовательно соединенных элемента, ВАХ U1 = 2I, U2 = I2. Определить токи ветвей и электромагнитную мощность источника.
- Нелинейная цепь постоянного тока имеет следующие параметры: Е = 10 В, R1 = 10 Ом, R2 = 7 Ом, R3 = 12 Ом, R4 = 3 Ом ВАХ НЭ определяется выражением: I(U)=a∙U+b∙U3, где a = 0,025 A/B, b = 0,007 A/B3. Определить методом эквивалентного генератора: мощность Рнэ, выделяющуюся на нелинейном элементе, мощность РЕ, вырабатываемую источником ЭДС Е.
- Нелинейная цепь постоянного тока имеет следующие параметры: Е = 10 В, R1 = 10 Ом, R2 = 7 Ом, R3 = 12 Ом, R4 = 3 Ом ВАХ НЭ определяется выражением: I(U)=a∙U+b∙U3, где a = 0,025 A/B, b = 0,007 A/B3. Определить методом эквивалентного генератора: мощность Рнэ, выделяющуюся на нелинейном элементе, мощность РЕ, вырабатываемую источником ЭДС Е.
- Нелинейная электрическая цепь постоянного тока содержит линейные и нелинейные резисторы, источник э.д.с. и источник тока. Определить величины токов, протекающих во всех ветвях электрической цепи. Вариант 32Дано: R1=4 Ом; R2=1 Ом; R3=2 Ом; Нр1=4; Нр2=6; E=13 В; I=2 А;
- Нелинейная электрическая цепь постоянного тока содержит линейные и нелинейные резисторы, источник э.д.с. и источник тока. Определить величины токов, протекающих во всех ветвях электрической цепи. Вариант 32Дано: R1=4 Ом; R2=1 Ом; R3=2 Ом; Нр1=4; Нр2=6; E=13 В; I=2 А;
- Нелинейное преобразование спектра сигнала 11.10(O). В одноступенчатом усилителе напряжения (рис.1.11.3) использован полевой транзистор КПЗОЗЕ.К промежутку затвор-исток приложено напряжение (В) Uбэ=-1+0.5cosωt.Используя коэффициенты аппроксимации,полученные в задаче 11.1, определите постоянную составляющую Ic0 тока в стоковой цепи. Влияние переменного напряжения на стоке считайте пренебрежимо малым.
