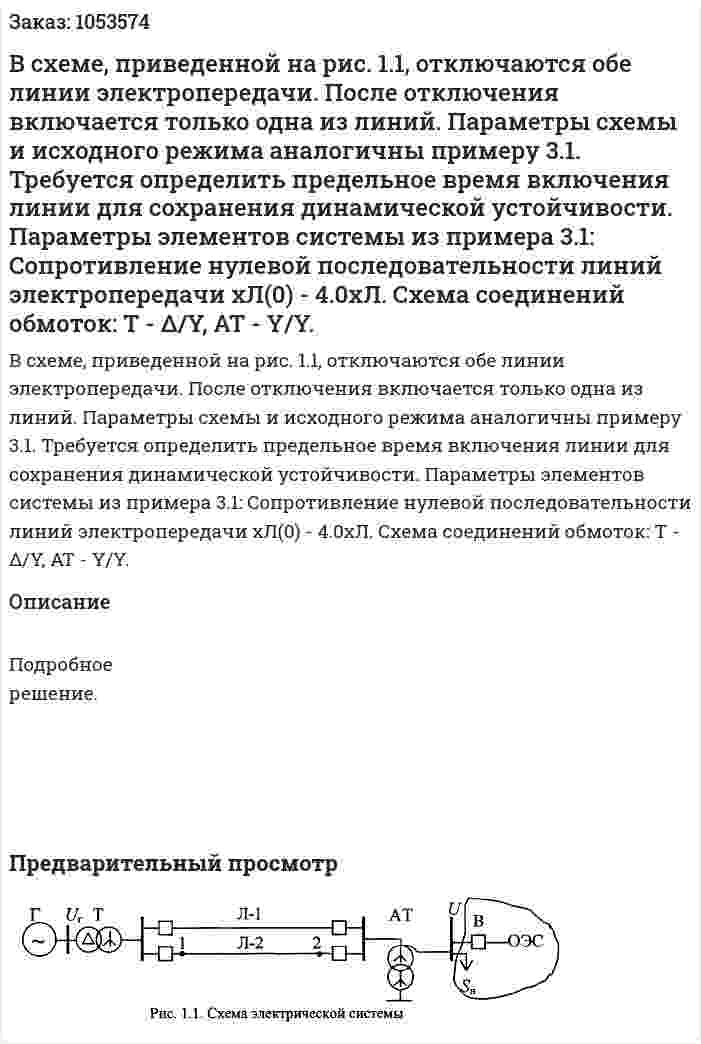

В схеме, приведенной на рис. 1.1, отключаются обе линии электропередачи. После отключения включается только одна из линий. Параметры схемы и исходного режима аналогичны примеру 3.1. Требуется определить предельное время включения линии для сохранения динамической устойчивости. Параметры элементов системы из примера 3.1: Сопротивление нулевой последовательности линий электропередачи xЛ(0) - 4.0хЛ. Схема соединений обмоток: Т - Δ/Y, AT - Y/Y.
В схеме, приведенной на рис. 1.1, отключаются обе линии электропередачи. После отключения включается только одна из линий. Параметры схемы и исходного режима аналогичны примеру 3.1. Требуется определить предельное время включения линии для сохранения динамической устойчивости. Параметры элементов системы из примера 3.1: Сопротивление нулевой последовательности линий электропередачи xЛ(0) - 4.0хЛ. Схема соединений обмоток: Т - Δ/Y, AT - Y/Y.
Описание
Подробное решение.
- В схеме, приведенной на рис. 3.9, в начале линии включается нагрузка Рн = 1. Требуется определить максимальный размах качаний угла генератора после включения нагрузки, принимая для нее коэффициент мощности равным единице. Параметры схемы и исходного режима взяты из примера 3.1.Параметры элементов системы из примера 3.1: Сопротивление нулевой последовательности линий электропередачи xЛ(0) - 4.0хЛ. Схема соединений обмоток: Т - Δ/Y, AT - Y/Y.
- В схеме, приведенной на рисунке определить величину ЭДС, если ток в цепи равен I = 15 А. ВАХ нелинейных элементов заданы таблицей. Сопротивление R = 2 Ом
- В схеме, приведенной на рисунке определить величину ЭДС, если ток в цепи равен I = 15 А. ВАХ нелинейных элементов заданы таблицей. Сопротивление R = 2 Ом
- В схеме при разомкнутом выключателе сдвиг фаз между током и напряжением на входе φUI = 60°. Найти сдвиг фаз между ними при замкнутом выключателе. а) 30° б) 120° в) 40,9° г) 60°
- В схеме при разомкнутом выключателе сдвиг фаз между током и напряжением на входе φUI = 60°. Найти сдвиг фаз между ними при замкнутом выключателе. а) 30° б) 120° в) 40,9° г) 60°
- В схеме произошел обрыв линейного провода, идущего от фазы С. Каковы будут напряжения на резисторах, если UЛ=380 В?1. UZ1=380 В; UZ2=380 В; UZ3=380 В 2. UZ1=380 В; UZ2=190 В; UZ3=190 В 3. UZ1=190 В; UZ2=380 В; UZ3=190 В
- В схеме произошел обрыв линейного провода, идущего от фазы С. Каковы будут напряжения на резисторах, если UЛ=380 В?1. UZ1=380 В; UZ2=380 В; UZ3=380 В 2. UZ1=380 В; UZ2=190 В; UZ3=190 В 3. UZ1=190 В; UZ2=380 В; UZ3=190 В
- В схеме, представленной на рисунке, заданы значения ЭДС источников е их, внутренние сопротивления r, и сопротивления R. Составить систему уравнений, необходимых для расчета силы токов I во всех ветвях цепи.
- В схеме, представленной на рисунке, заданы значения ЭДС источников е их, внутренние сопротивления r, и сопротивления R. Составить систему уравнений, необходимых для расчета силы токов I во всех ветвях цепи.
- В схеме, представленной на рисунке, определить коэффициент передачи K = (U2/U1). R1 = 5 Ом, R2 = 12 Ом, r = 3 Ом
- В схеме, представленной на рисунке, определить коэффициент передачи K = (U2/U1). R1 = 5 Ом, R2 = 12 Ом, r = 3 Ом
- В схеме, приведенной на рис. 1.1, возникает двухфазное замыкание на землю. В момент времени t, соответствующий углу δотк = 70° поврежденная линия отключается. Требуется определить, сохранится ли динамическая устойчивость для случаев глухого заземления нейтралей трансформаторов и заземления через реактивное сопротивление х3 = 0.1. Оценить влияние реактивного сопротивления в нейтрали трансформатора на динамическую устойчивость системы. Параметры схемы и исходного режима необходимо взять из примера 3.1. Параметры элементов системы из примера 3.1: Сопротивление нулевой последовательности линий электропередачи xЛ(0) - 4.0хЛ. Схема соединений обмоток: Т - Δ/Y, AT - Y/Y.
- В схеме, приведенной на рис. 1.1, на линии Л-2 вблизи электростанции возникает двухфазное КЗ. В момент времени t1 оно переходит в трехфазное, а затем, в момент времени t2, поврежденная линия отключается. Требуется определить, сохранится ли динамическая устойчивость, если моменту времени t2 соответствует угол 45°, t1 - угол 60°. Параметры схемы и исходного режима аналогичны примеру 3.1.Параметры элементов системы из примера 3.1: Сопротивление нулевой последовательности линий электропередачи xЛ(0) - 4.0хЛ. Схема соединений обмоток: Т - Δ/Y, AT - Y/Y.
- В схеме, приведенной на рис. 1.1, отключаются и затем вновь включаются обе линии электропередачи. Параметры схемы и исходного режима аналогичны примеру 3.1. Требуется определить предельное время включения линий для сохранения динамической устойчивости.Параметры элементов системы из примера 3.1: Сопротивление нулевой последовательности линий электропередачи xЛ(0) - 4.0хЛ. Схема соединений обмоток: Т - Δ/Y, AT - Y/Y.
