Ирина Эланс
Заказ: 1146167

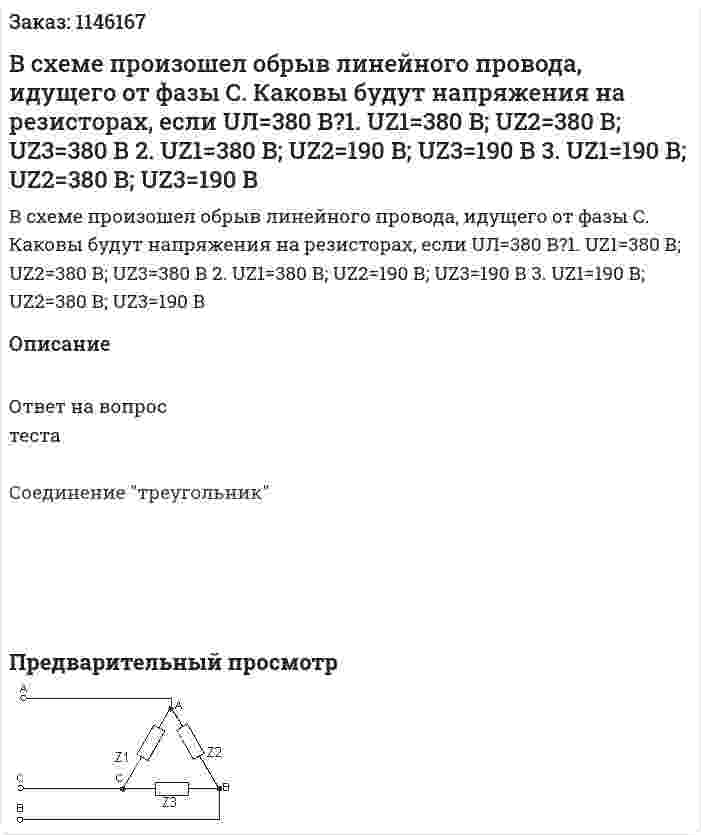

В схеме произошел обрыв линейного провода, идущего от фазы С. Каковы будут напряжения на резисторах, если UЛ=380 В?1. UZ1=380 В; UZ2=380 В; UZ3=380 В 2. UZ1=380 В; UZ2=190 В; UZ3=190 В 3. UZ1=190 В; UZ2=380 В; UZ3=190 В
В схеме произошел обрыв линейного провода, идущего от фазы С. Каковы будут напряжения на резисторах, если UЛ=380 В?1. UZ1=380 В; UZ2=380 В; UZ3=380 В 2. UZ1=380 В; UZ2=190 В; UZ3=190 В 3. UZ1=190 В; UZ2=380 В; UZ3=190 В
Описание
Ответ на вопрос теста
Соединение "треугольник"
