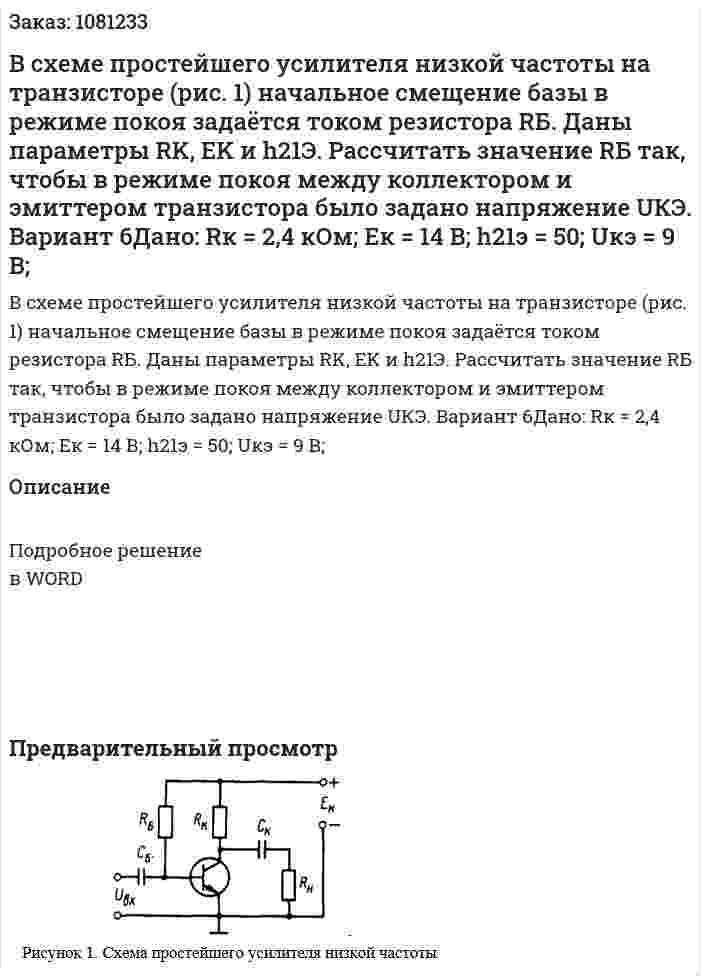

В схеме простейшего усилителя низкой частоты на транзисторе (рис. 1) начальное смещение базы в режиме покоя задаётся током резистора RБ. Даны параметры RK, EK и h21Э. Рассчитать значение RБ так, чтобы в режиме покоя между коллектором и эмиттером транзистора было задано напряжение UКЭ. Вариант 6Дано: Rк = 2,4 кОм; Eк = 14 В; h21э = 50; Uкэ = 9 В;
В схеме простейшего усилителя низкой частоты на транзисторе (рис. 1) начальное смещение базы в режиме покоя задаётся током резистора RБ. Даны параметры RK, EK и h21Э. Рассчитать значение RБ так, чтобы в режиме покоя между коллектором и эмиттером транзистора было задано напряжение UКЭ. Вариант 6Дано: Rк = 2,4 кОм; Eк = 14 В; h21э = 50; Uкэ = 9 В;
Описание
Подробное решение в WORD
- В схеме простейшего усилителя низкой частоты на транзисторе (рис.) начальное смещение базы в режиме покоя задаётся током резистора RБ. Даны параметры RK, EK и h21Э. Рассчитать значение RБ так, чтобы в режиме покоя между коллектором и эмиттером транзистора было задано напряжение UКЭ. Вариант 10Дано Rк = 3,2 кОм; Eк = 13 В; h21э = 85; Uкэ = 5,5 В;
- В схеме простейшего усилителя низкой частоты на транзисторе (рис.) начальное смещение базы в режиме покоя задаётся током резистора RБ. Даны параметры RK, EK и h21Э. Рассчитать значение RБ так, чтобы в режиме покоя между коллектором и эмиттером транзистора было задано напряжение UКЭ. Вариант 6Дано Rк = 2,4 кОм; Eк = 14 В; h21э = 50; Uкэ = 9 В;
- В схеме резонанс: R = 10 Ом, XL = 10, XC1 = XC2, I = 10. Определить U, XC1, XC2, Q
- В схеме резонанс: R = 10 Ом, XL = 10, XC1 = XC2, I = 10. Определить U, XC1, XC2, Q
- В схеме резонанс. R1=10; XL=40; R2=40; I=2. Определить U, Xc, Q
- В схеме резонанс. R1=10; XL=40; R2=40; I=2. Определить U, Xc, Q
- В схеме резонанс. R1 = 20 Ом, XL2 = 10 Ом, R2 = 10 Ом, U = 100 В Определить XC3, I
- В схеме, приведенной на рис. 3.9, в начале линии включается нагрузка Рн = 1. Требуется определить максимальный размах качаний угла генератора после включения нагрузки, принимая для нее коэффициент мощности равным единице. Параметры схемы и исходного режима взяты из примера 3.1.Параметры элементов системы из примера 3.1: Сопротивление нулевой последовательности линий электропередачи xЛ(0) - 4.0хЛ. Схема соединений обмоток: Т - Δ/Y, AT - Y/Y.
- В схеме, приведенной на рисунке определить величину ЭДС, если ток в цепи равен I = 15 А. ВАХ нелинейных элементов заданы таблицей. Сопротивление R = 2 Ом
- В схеме, приведенной на рисунке определить величину ЭДС, если ток в цепи равен I = 15 А. ВАХ нелинейных элементов заданы таблицей. Сопротивление R = 2 Ом
- В схеме при разомкнутом выключателе сдвиг фаз между током и напряжением на входе φUI = 60°. Найти сдвиг фаз между ними при замкнутом выключателе. а) 30° б) 120° в) 40,9° г) 60°
- В схеме при разомкнутом выключателе сдвиг фаз между током и напряжением на входе φUI = 60°. Найти сдвиг фаз между ними при замкнутом выключателе. а) 30° б) 120° в) 40,9° г) 60°
- В схеме произошел обрыв линейного провода, идущего от фазы С. Каковы будут напряжения на резисторах, если UЛ=380 В?1. UZ1=380 В; UZ2=380 В; UZ3=380 В 2. UZ1=380 В; UZ2=190 В; UZ3=190 В 3. UZ1=190 В; UZ2=380 В; UZ3=190 В
- В схеме произошел обрыв линейного провода, идущего от фазы С. Каковы будут напряжения на резисторах, если UЛ=380 В?1. UZ1=380 В; UZ2=380 В; UZ3=380 В 2. UZ1=380 В; UZ2=190 В; UZ3=190 В 3. UZ1=190 В; UZ2=380 В; UZ3=190 В
