Заказ: 1026426

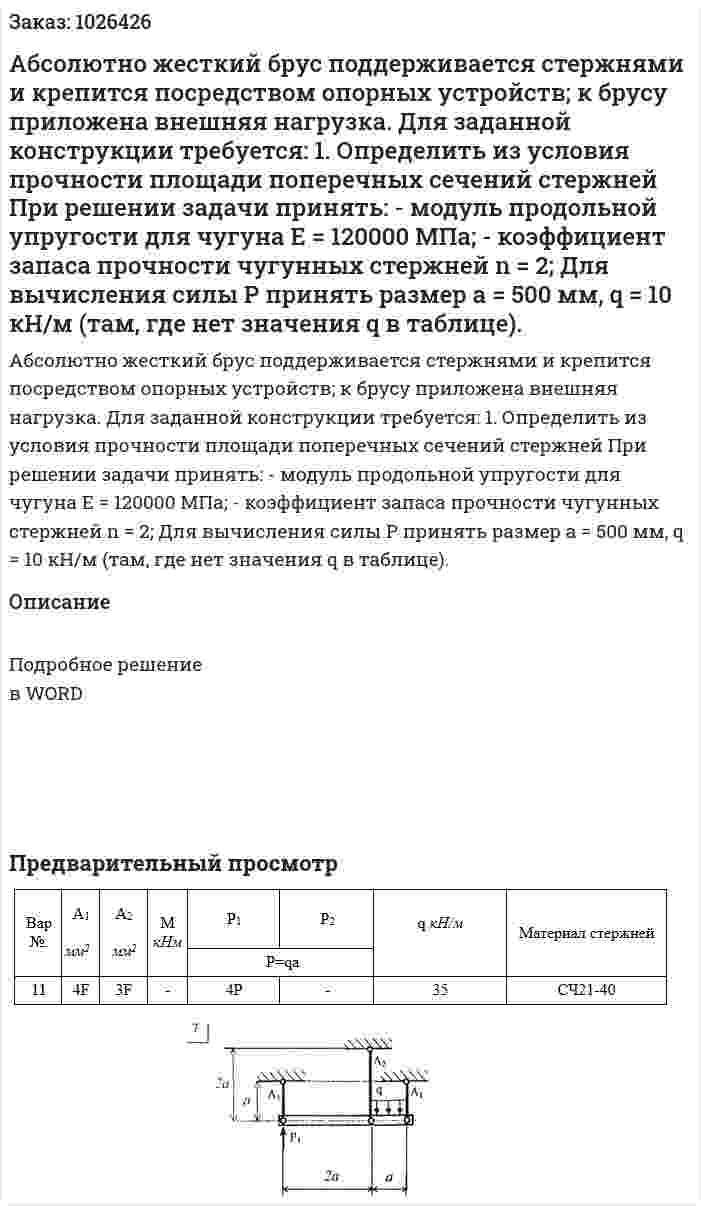

Абсолютно жесткий брус поддерживается стержнями и крепится посредством опорных устройств; к брусу приложена внешняя нагрузка. Для заданной конструкции требуется: 1. Определить из условия прочности площади поперечных сечений стержней При решении задачи принять: - модуль продольной упругости для чугуна Е = 120000 МПа; - коэффициент запаса прочности чугунных стержней n = 2; Для вычисления силы Р принять размер а = 500 мм, q = 10 кН/м (там, где нет значения q в таблице).
Абсолютно жесткий брус поддерживается стержнями и крепится посредством опорных устройств; к брусу приложена внешняя нагрузка. Для заданной конструкции требуется: 1. Определить из условия прочности площади поперечных сечений стержней При решении задачи принять: - модуль продольной упругости для чугуна Е = 120000 МПа; - коэффициент запаса прочности чугунных стержней n = 2; Для вычисления силы Р принять размер а = 500 мм, q = 10 кН/м (там, где нет значения q в таблице).
Описание
Подробное решение в WORD
