Абсолютно жёсткий брус опирается на шарнирно неподвижную опору и прикреплен к двум стержням с помощью шарниров. Найти: а) усилия и напряжения в стержнях, выразив их через силу Q; б) найти величину допускаемой нагрузки, действующей на статически неопределимую систему; в) найти предельную грузоподъемность системы и допускаемую нагрузку при заданном пределе текучести стали и коэффициенте запаса прочности; г) сравнить предельную грузоподъемность, полученную из расчета по предельным состояниям с величиной, вычисленной по допускаемым нагрузкам; д) определить перемещение точки приложения силы Q. Дано: схема №III A=15·10-4 м2; a = 2.6 м; b = 2.5 м; с = 1.3 м; Е=2·1011 Па; [σ] = 160 МПа ; [σT] = 240 МПа ; k=1.5.

Абсолютно жёсткий брус опирается на шарнирно неподвижную опору и прикреплен к двум стержням с помощью шарниров. Найти: а) усилия и напряжения в стержнях, выразив их через силу Q; б) найти величину допускаемой нагрузки, действующей на статически неопределимую систему; в) найти предельную грузоподъемность системы и допускаемую нагрузку при заданном пределе текучести стали и коэффициенте запаса прочности; г) сравнить предельную грузоподъемность, полученную из расчета по предельным состояниям с величиной, вычисленной по допускаемым нагрузкам; д) определить перемещение точки приложения силы Q. Дано: схема №III A=15·10-4 м2; a = 2.6 м; b = 2.5 м; с = 1.3 м; Е=2·1011 Па; [σ] = 160 МПа ; [σT] = 240 МПа ; k=1.5.
Описание

Подробное решение в WORD

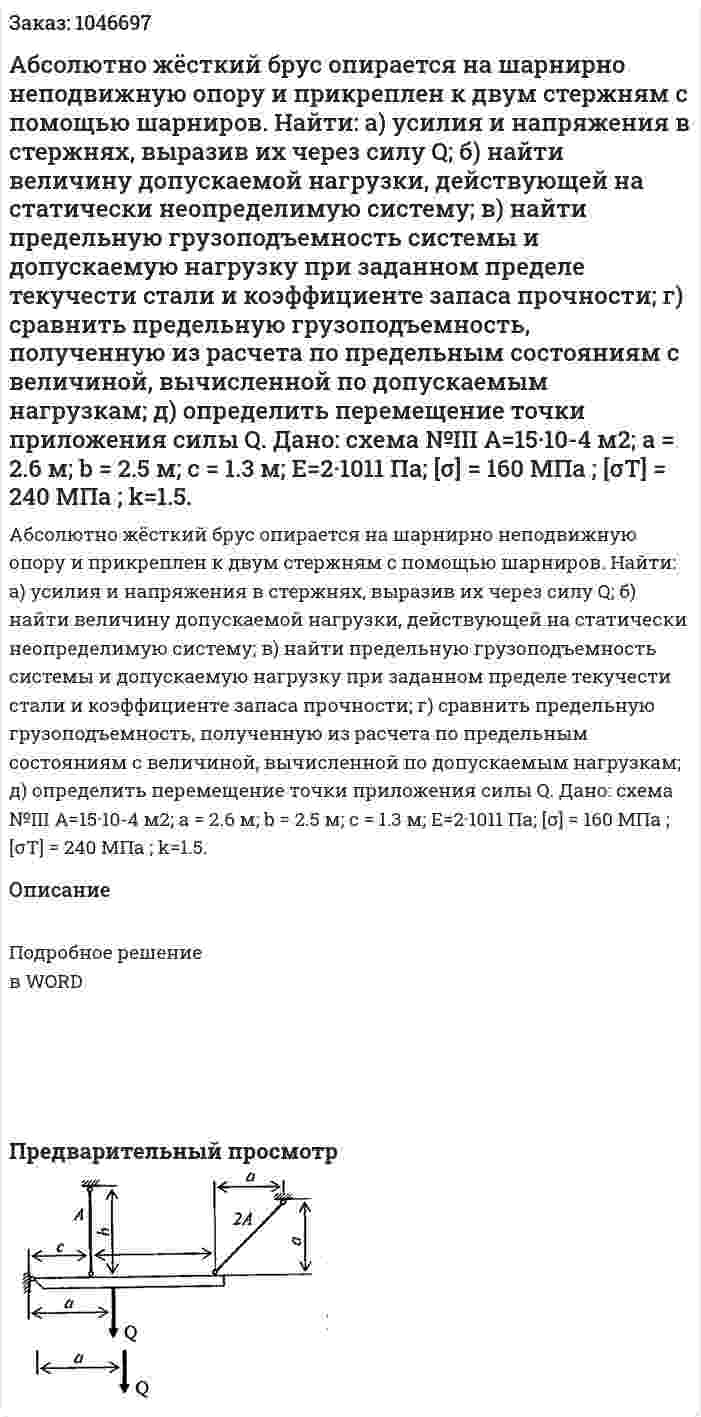

Предварительный просмотр

Абсолютно жёсткий брус опирается на шарнирно неподвижную опору и прикреплен к двум стержням с помощью шарниров.   Найти:  а) усилия и напряжения в стержнях, выразив их через силу Q;  б) найти величину допускаемой нагрузки, действующей на статически неопределимую систему;  в) найти предельную грузоподъемность системы и допускаемую нагрузку при заданном пределе текучести стали и коэффициенте запаса прочности;  г) сравнить предельную грузоподъемность, полученную из расчета по предельным состояниям с величиной, вычисленной по допускаемым нагрузкам;  д) определить перемещение точки приложения силы Q.  Дано: схема №III  A=15·10-4 м2; a = 2.6 м; b = 2.5 м; с = 1.3 м;  Е=2·1011 Па; [σ] = 160 МПа ; [σT] = 240 МПа ; k=1.5.
