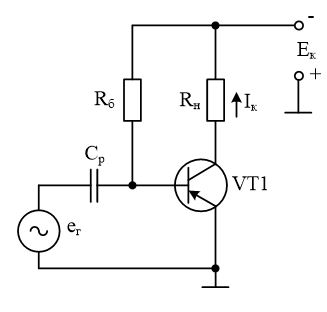

Анализ работы усилительного каскада на биполярном транзистореНеобходимо: 1. Вычертить схему усилительного каскада, а также выходные и входные характеристики транзистора. 2. В результате графо-аналитического расчета определить: а) амплитуду переменной составляющей тока выхода (тока коллектора) Im вых = Imк; б) амплитуду переменной составляющей тока входа (тока базы) Im вх = Imб; в) амплитуду переменной составляющей напряжения на входе (напряжения база-эмиттер) Um вх = Umбэ; г) коэффициент усиления по напряжению – kU; д) коэффициент усиления по току – kI; е) коэффициент усиления по мощности – kР; ж) сопротивление в цепи базы – Rб; з) емкость разделительного конденсатора – Ср Вариант 19

Тип транзистора – МП39Б.
Предельные значения параметров транзистора:
Максимально допустимое напряжение коллектор-эмиттер – Uкэ max доп = 15 B;
Максимально допустимый ток коллектора – Iк max доп = 20 мА;
Максимально допустимая мощность, рассеиваемая коллектором – Pк max доп = 150 мBт;
Напряжение на зажимах источника питания – Ек = 0.8∙Uкэ max доп;
Сопротивление резистора нагрузки – Rн = Ек/(0.7∙ Iк max доп);
Амплитуда переменной составляющей напряжения выхода (напряжения на нагрузке) – Um вых = 0.25∙Ек;
Нижняя часта усиливаемых колебаний – fmin = 70 Гц;
Выходные и входные характеристики транзистора приведены на рисунке:
Влиянием температуры на режим работы транзистора пренебречь.

Всего 7 страниц подробного решения

Предварительный просмотр
