Cимметричные, несимметричные и несинусоидальные режимы в трехфазных цепях с динамической нагрузкой Вариант 21 (n = 21, N = 17)Дано Eф=100+10•(N+n)=100+10•(17+21)=480 В; Zг1=2j Ом; Zг2=0,7j Ом; Zг0=0,5j Ом; Rзг=2,5 Ом; Zд1=7,1+5,8j Ом; Zд2=2,3+3j Ом; Zд0=1,5+0,5j Ом; Вид аварии для части 2:КЗ фазы C

1 часть. Симметричный режим трехфазного генератора с динамической нагрузкой
1.1. Рассчитать токи двигателя в симметричном режиме. Нарисовать в масштабе векторные диаграммы токов, фазных и линейных напряжений генератора и двигателя.
1.2. Определить активную мощность генератора и двигателя.
2 часть. Симметричный и несимметричный режим трехфазного генератора с динамической нагрузкой
2.1. Рассчитать ток короткого замыкания, токи в фазах генератора и двигателя методом симметричных составляющих. Проверить выполнение 1го закона Кирхгофа во всех узлах трехфазной цепи. Рассчитать фазные и линейные напряжения генератора и двигателя. Нарисовать в масштабе векторные диаграммы токов, фазных и линейных напряжений генератора и двигателя.
2.2. Составить баланс активной мощности генератора и двигателя.
3 часть. Несинусоидальный режим трехфазного генератора с динамической нагрузкой
3.1. Фазная ЭДС симметричного трехфазного генератора
eA(t) = E_m1sin314t+E_m3sin(942t+π/2)+E_m5sin(1570t-π/10) В, амплитуды гармоник
Em1 = Eф√2, Em3 = 0.35Eф√2, Em5 = 0.2Eф√2 . Рассчитать мгновенные и действующие значения токов в двигателе, фазных и линейных напряжений двигателя, напряжения .
3.2. Составить баланс активной мощности генератора и двигателя.

Подробное решение в WORD - 22 страницы +файл Mathcad

Баланс мощностей, Векторная (топографическая) диаграмма, Соединение "звезда", Метод симметричных составляющих

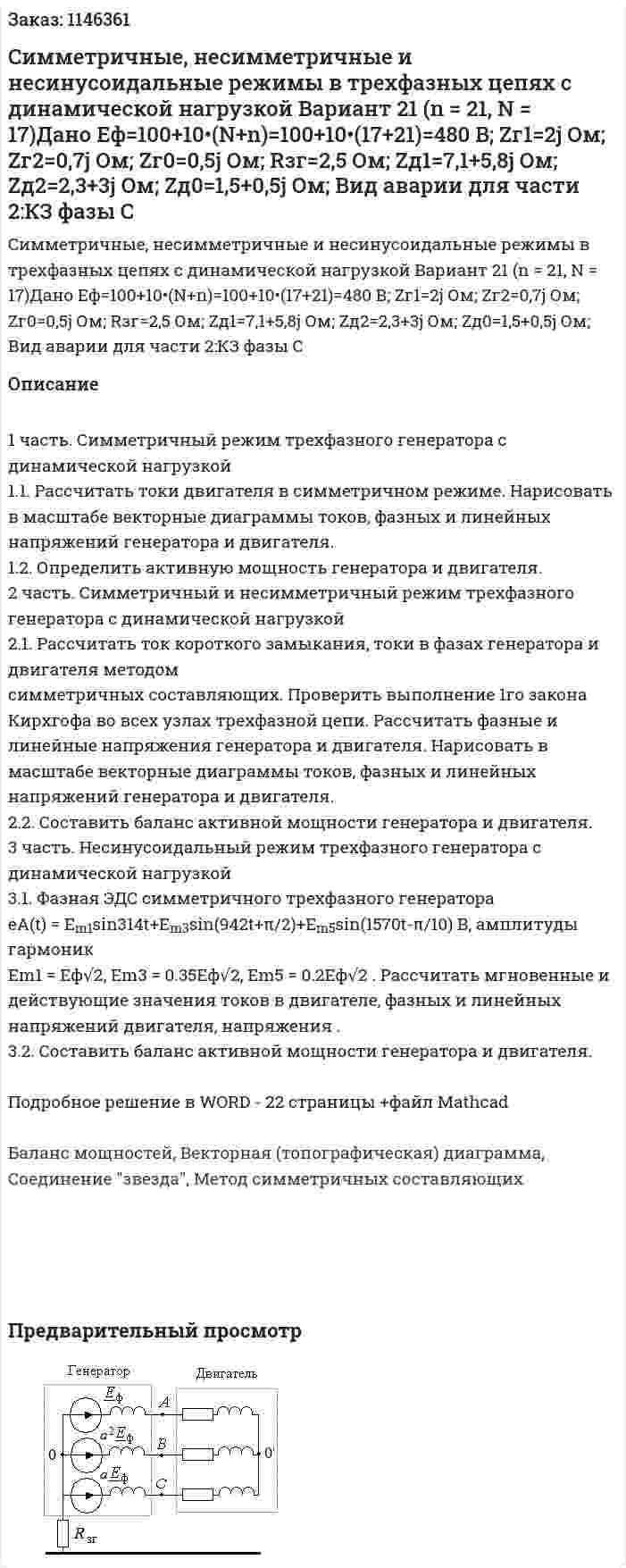

Предварительный просмотр
