Дано: Схема 10; N= 4 кВт; n= 970 мин-1; а= 0,2 м; d= 0,1 м; [σ]= 120 МПа., где N – мощность, передаваемая на вал; n – число оборотов вала; Ft – окружное усилие; Fr – радиальное усилие; Fa – осевое усилие. Для вала зубчатой передачи (редуктора) требуется: 1) Построить эпюру крутящих моментов Т. 2) Построить эпюры изгибающих моментов в вертикальной МY и горизонтальной МX плоскостях. 3) Из расчета на прочность подобрать требуемый диаметр вала. Примечание: - расчет выполнить по гипотезе наибольших касательных напряжений; - принять Fr=0,37·Ft и Fa=0,14·Ft; - напряжение сжатия от осевой силы не учитывается; - необходимые величины представлены в табл.
Дано: Схема 10; N= 4 кВт; n= 970 мин-1; а= 0,2 м; d= 0,1 м; [σ]= 120 МПа., где N – мощность, передаваемая на вал; n – число оборотов вала; Ft – окружное усилие; Fr – радиальное усилие; Fa – осевое усилие. Для вала зубчатой передачи (редуктора) требуется: 1) Построить эпюру крутящих моментов Т. 2) Построить эпюры изгибающих моментов в вертикальной МY и горизонтальной МX плоскостях. 3) Из расчета на прочность подобрать требуемый диаметр вала. Примечание: - расчет выполнить по гипотезе наибольших касательных напряжений; - принять Fr=0,37·Ft и Fa=0,14·Ft; - напряжение сжатия от осевой силы не учитывается; - необходимые величины представлены в табл.
Описание
Подробное решение

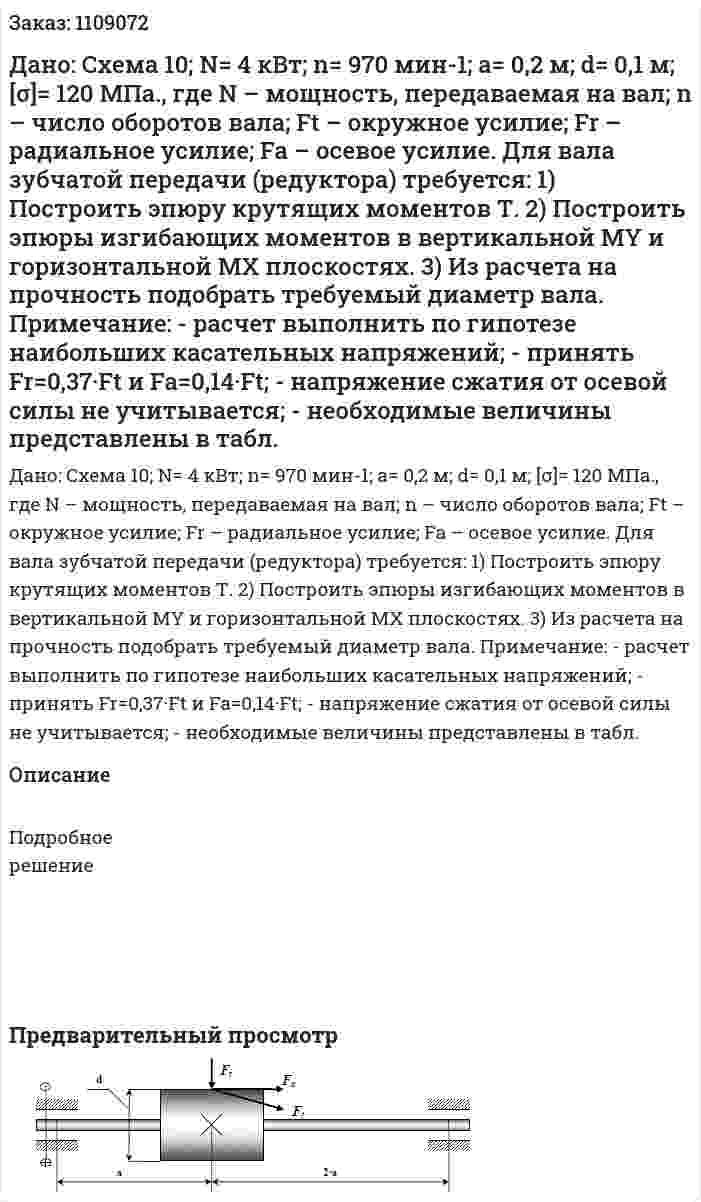

![Дано: Схема 10; N= 4 кВт; n= 970 мин-1; а= 0,2 м; d= 0,1 м; [σ]= 120 МПа., где N – мощность, передаваемая на вал; n – число оборотов вала; Ft – окружное усилие; Fr – радиальное усилие; Fa – осевое усилие. Для вала зубчатой передачи (редуктора) требуется: 1) Построить эпюру крутящих моментов Т. 2) Построить эпюры изгибающих моментов в вертикальной МY и горизонтальной МX плоскостях. 3) Из расчета на прочность подобрать требуемый диаметр вала. Примечание: - расчет выполнить по гипотезе наибольших касательных напряжений; - принять Fr=0,37·Ft и Fa=0,14·Ft; - напряжение сжатия от осевой силы не учитывается; - необходимые величины представлены в табл. (Решение → 14911)](/assets/img/1.png)
- Дано: Схема 10; N= 8 кВт; ω= 40 рад/с; а= 0,2 м; d1= 0,1 м; d2= 0,15 м; [σ]= 140 Н/мм2, где N – мощность, передаваемая на вал; ω – угловая скорость; Ft – окружное усилие; Fr – радиальное усилие; Fa – осевое усилие. Для промежуточного вала двухступенчатого редуктора требуется: 1) Построить эпюру изгибающих моментов в вертикальной МY и горизонтальной МX плоскостях. 3) Из расчета на прочность определить требуемые диаметры d1 и d2 вала под серединами зубчатых колес. Примечание: - расчет выполнить по гипотезе наибольших касательных напряжений; - принять Fr=0,37·Ft, Fa=0,14·Ft и [σ]=140 Н/мм2; - напряжение сжатия от осевой силы не учитывается; - необходимые величины представлены в табл.
- Дано: схема 23 Зажимы a-d R1 = 5 Ом, R2 = 4 Ом, R3 = 3 Ом, R4 = 2 Ом, R5 = 4 Ом, R6 = 5 Ом, U = 10 В. Определить токи в ветвях, проверить, составив баланс мощностей.
- Дано: схема 23 Зажимы a-d R1 = 5 Ом, R2 = 4 Ом, R3 = 3 Ом, R4 = 2 Ом, R5 = 4 Ом, R6 = 5 Ом, U = 10 В. Определить токи в ветвях, проверить, составив баланс мощностей.
- Дано: Схема 5; N= 50 кВт; n= 500 об/мин; а=1.6 м; b=1,5 м; с=1.5 м; D1= 1,5 м; D2= 1,5 м; α1=500; α2=500; [σ]=700 кгс/см2=68,7 МПа. Шкив с диаметром D1 и с углом наклона ветвей ремня к горизонту α1 делает n оборотов в минуту и передает мощность N (кВт). Два других шкива имеют одинаковый диаметр D2 и одинаковые углы наклона ветвей ремня к горизонту α1 и каждый из них передает мощность N/2
- Дано: Схема 5,α = 0,6; β = 0 ,5 . Для балки, изображенной на рисунке требуется: 1) найти величину изгибающего момента на левой опоре (в долях q·l2); 2) построить эпюры Q и М; 3) построить эпюру прогибов, вычислив три ординаты в пролете и две на консоли.
- Дано: Схема 5; двутавр № 27 ;L=2,5 м; F=588,6 Н; h=5 см; α=25,5 м/кН; Е=2,1·1011 Па. На двутавровую балку, свободно лежащую на двух жестких опорах с высоты h падает груз F. Требуется: 1) найти наибольшее нормальное напряжение в балке; 2) решить аналогичную задачу при условии, что правая опора заменена пружиной, податливость которой (т.е. осадка от груза весом 1 тс) равна α; 3) сравнить полученные результаты.
- Дано: Схема 7, β=1; k=10. Для балки, изображенной на рисунке требуется: 1) найти величину изгибающего момента на левой опоре (в долях q·l2); 2) построить эпюры Q и М; 3) построить эпюру прогибов, вычислив две ординаты консоли.
- Дано: стальная балка на двух опорах, нагруженная системой внешних сил, лежащих в силовой плоскости, изображенной на рисунке. При расчетах принято: F= 20кН, m= 40кН∙м, q=100кН/м, [σ] = 160 МПа. Требуется решить следующие задачи: 1. Определить опорные реакции балки; 2. Построить эпюры поперечных сил Q и изгибающих моментов М; 3. Из расчета на прочность подобрать сечение в форме стандартного профи-ля двутавровой прокатной балки.
- Дано статистическое распределение. Найти эмпирическую функцию распределения
- Дано: стержневая система, состоящая из абсолютно жесткой (заштрихованной) балки, удерживаемой тремя упругими стальными стержнями одинакового поперечного сечения А1=А2=А3=А=200 мм2; допускаемое напряжение [σ]=160 МПа; модуль нормальной упругости E=2·105 МПа; a=b=1 м; длина упругих стержней l1=l2=2 м. Определить: 1) усилия, возникающие в упругих стержнях, выразив их через неизвестную нагрузку F; 2) допускаемую нагрузку [F] по условию прочности, приняв [σ] =160 МПа; 3) напряжения в стержнях при значении F=0,8[F]; 4) определить вертикальное перемещение точки С.
- Дано: Схема 10; A = 11 см2, a = 2,6 м, b = 3 м, с = 2 м, k = 1,5 σT = 235,44 МПа, [σ] = 156.96 МПа Абсолютно жесткий брус опирается шарнирно неподвижную опору и прикреплен к двум стержням при помощи шарниров Требуется: 1) найти усилия и напряжения в стержнях, выразив их через силу Q; 2) найти допускаемую нагрузку Qдоп, приравняв большее из напряжений в двух стержнях допускаемому напряжению [σ]=160 МПа; 3) найти предельную грузоподъемность системы Qkm и допускаемую нагрузку Qдоп, если предел текучести σт = 240 МПа и коэффициент запаса прочности k =1,5; 4) сравнить величины Qдоп, полученные при расчете по допускаемым напряжениям (см. пункт 2) и допускаемым нагрузкам (см. пункт 3).
- Дано: Схема 10, l1=1 м; l2=1 м; l3=2 м; А=2 см2; F1:F2= 3:1. Задание: 1. Выразить значение продольной силы на каждом из участков. 2. Определить внешнюю нагрузку из допускаемого значения напряжения из условия σMAX ≤ [σ] . Приняв: [σ]Сталь=160 МПа; ЕСталь= 2·105 МПа; [σ]Медь=100 МПа; ЕМедь= 1·105 МПа; [σ]+ Чугун=40 МПа; [σ]- Чугун=80 МПа; ЕЧугун= 1,2·105 МПа. 3. Построить эпюры внутренних усилий (N), нормальных напряжений (σ) и перемещений (U).
- Дано: Схема 10, l1=2 м; а3=1 м; Р=9,81 кН; q=9,81 кН/м; [σ]=7,85 МПа Для заданной схемы консольной балки требуется написать выражения Q и M для каждого участка в общем виде, построить эпюры Q и М, найти ММАХ и подобрать для схемы деревянную балку круглого поперечного сечения при [σ] = 80 кгс/см2.
- Дано: Схема 10, l2=10 м; а2=10 м; а3=5 м; Р=9,81 кН; q=9,81 кН/м; М=5,89 кН·м; [σ]=156,96 МПа. Для заданной схемы балки, шарнирно опертой на две опоры, требуется написать выражения Q и M для каждого участка в общем виде, построить эпюры Q и М, найти ММАХ и подобрать стальную балку двутаврового поперечного сечения при [σ]=1600 кгс/см2.
