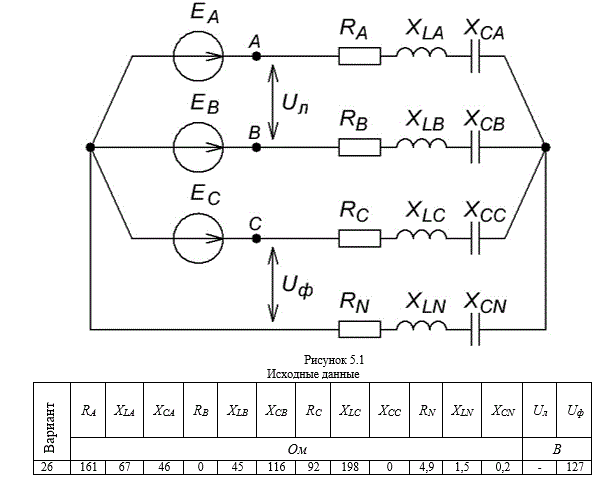

Для четырёхпроводной асимметричной цепи трехфазного переменного синусоидального тока, представленной на рисунке, построить векторные диаграммы напряжений и определить средний коэффициент мощности электроприемника при исправном и оборванном нулевом проводе, а также составить баланс мощностей при исправном нулевом проводе Вариант 26
Для четырёхпроводной асимметричной цепи трехфазного переменного синусоидального тока, представленной на рисунке, построить векторные диаграммы напряжений и определить средний коэффициент мощности электроприемника при исправном и оборванном нулевом проводе, а также составить баланс мощностей при исправном нулевом проводе Вариант 26
Описание
Подробное решение в WORD - 7 страниц
Баланс мощностей, Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом
