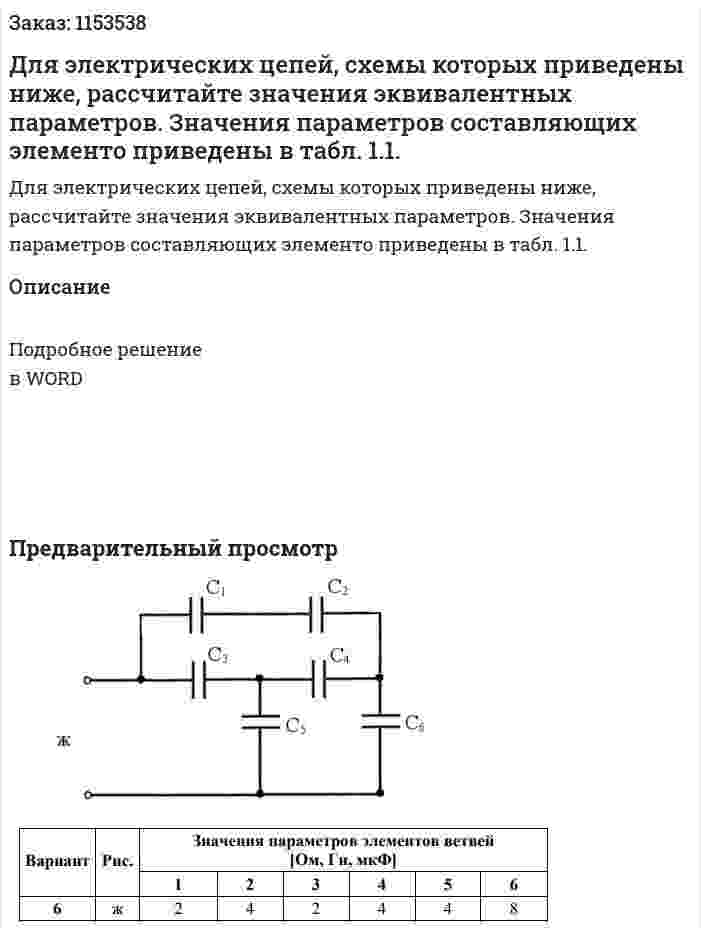

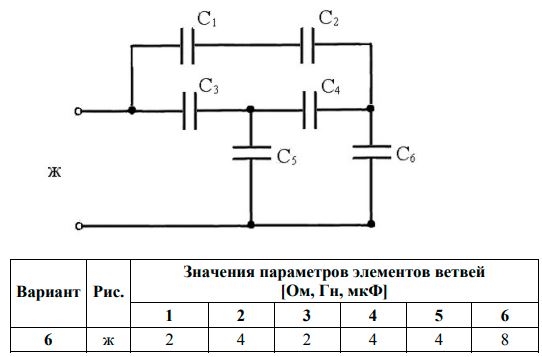

Для электрических цепей, схемы которых приведены ниже, рассчитайте значения эквивалентных параметров. Значения параметров составляющих элементо приведены в табл. 1.1.
Для электрических цепей, схемы которых приведены ниже, рассчитайте значения эквивалентных параметров. Значения параметров составляющих элементо приведены в табл. 1.1.
Описание
Подробное решение в WORD
- Для электрической системы, показанной в виде схемы замещения на рис. 1.9, требуется вычислить собственные и взаимные проводимости методами преобразования цепи и единичных токов. Принять jx1 = j1, jx5 = j2, jx2 = j2, z3 = 10, Z4 = 5.
- Для электрической системы (рис. 1.1), параметры элементов которой приведены в примере 1.1, требуется исследовать влияние на коэффициент запаса статической устойчивости коэффициента мощности нагрузки, длины линии электропередачи и числа проводов в фазе. Параметры из примера 1.1: Генератор Г: Рнг = 150 МВт, соs(φнг) = 0,85, Uнг = 18 кВ, xdx = 148,7 %, хd = 18 %, ; x2r = 14,5 %, Tjr = 8,0 с, n = 1. Трансформатор Т: Sнт = 200 МВ*А, Uнт = 242 кВ, КТ = 242/18, Uк = 11 %,nт= 1. Линии Л1, Л2: l = 120 км, д; хо = 0,43 Ом/км. Автотрансформатор AT: Sнат = 240 МВ*А, Uнат = 347кВ, КАТ = 347/242, Uк,в-с = 7,6%, nАТ=1. Нагрузка: Рн = 140 МВт, Qн = 70 Мвар.
- Для электрической системы (рис. 1.1), параметры элементов которой приведены в примере 1.1, требуется исследовать влияние шунтирующего реактора, включаемого в начале линии, на статическую устойчивость системы.Параметры из примера 1.1: Генератор Г: Рнг = 150 МВт, соs(φнг) = 0,85, Uнг = 18 кВ, xdx = 148,7 %, хd = 18 %, ; x2r = 14,5 %, Tjr = 8,0 с, n = 1. Трансформатор Т: Sнт = 200 МВ*А, Uнт = 242 кВ, КТ = 242/18, Uк = 11 %,nт= 1. Линии Л1, Л2: l = 120 км, д; хо = 0,43 Ом/км. Автотрансформатор AT: Sнат = 240 МВ*А, Uнат = 347кВ, КАТ = 347/242, Uк,в-с = 7,6%, nАТ=1. Нагрузка: Рн = 140 МВт, Qн = 70 Мвар.
- Для электрической системы (рис. 1.1) с установленными на электростанции явнополюсными генераторами без АРВ, с АРВ ПД и АРВ СД фебуется построить векторную диаграмму и угловые характеристики мощности. Исходные данные принимаем из примера 1.1. Принять хq = xd/1.5. Данные из примера 1.1: Генератор Г: Рнг = 150 МВт, соs(φнг) = 0,85, Uнг = 18 кВ, xdx = 148,7 %, хd = 18 %, ; x2r = 14,5 %, Tjr = 8,0 с, n = 1. Трансформатор Т: Sнт = 200 МВ*А, Uнт = 242 кВ, КТ = 242/18, Uк = 11 %,nт= 1. Линии Л1, Л2: l = 120 км, д; хо = 0,43 Ом/км. Автотрансформатор AT: Sнат = 240 МВ*А, Uнат = 347кВ, КАТ = 347/242, Uк,в-с = 7,6%, nАТ=1. Нагрузка: Рн = 140 МВт, Qн = 70 Мвар.
- Для электрической системы (см. рис. 1.1) с генератором без автоматического регулятора возбуждения, с АРВ ПД и АРВ СД требуется: 1. Построить угловые характеристики мощности. 2. Определить пределы передаваемой мощности. 3. Рассчитать коэффициенты запаса статической устойчивости. Передаваемую мощность в ОЭС принять равной мощности нагрузки, т. е. Ро = Рн, Qo = Qн, а напряжение на шинах приемной системы U = 330 кВ. Остальные параметры системы взять из примера 1.1. Параметры элементов системы из примера 1.1: Генератор Г: Рнг = 150 МВт, соs(φнг) = 0,85, Uнг = 18 кВ, xdx = 148,7 %, хd = 18 %, ; x2r = 14,5 %, Tjr = 8,0 с, n = 1. Трансформатор Т: Sнт = 200 МВ*А, Uнт = 242 кВ, КТ = 242/18, Uк = 11 %,nт= 1. Линии Л1, Л2: l = 120 км, д; хо = 0,43 Ом/км. Автотрансформатор AT: Sнат = 240 МВ*А, Uнат = 347кВ, КАТ = 347/242, Uк,в-с = 7,6%, nАТ=1. Нагрузка: Рн = 140 МВт, Qн = 70 Мвар.
- Для электрической системы (см. рис. 1.1) требуется найти параметры схемы замещения (см. рис. 1.2). Параметры элементов системы: Генератор Г: Рнг = 150 МВт, соs(φнг) = 0,85, Uнг = 18 кВ, xdx = 148,7 %, хd = 18 %, ; x2r = 14,5 %, Tjr = 8,0 с, n = 1. Трансформатор Т: Sнт = 200 МВ*А, Uнт = 242 кВ, КТ = 242/18, Uк = 11 %,nт= 1. Линии Л1, Л2: l = 120 км, д; хо = 0,43 Ом/км. Автотрансформатор AT: Sнат = 240 МВ*А, Uнат = 347кВ, КАТ = 347/242, Uк,в-с = 7,6%, nАТ=1. Нагрузка: Рн = 140 МВт, Qн = 70 Мвар.
- Для электрической системы, схема замещения которой представлена на рис. 2.4, требуется определить значения предельной мощности и мощности, соответствующей пределу устойчивости, а также углы, при которых достигаются эти значения. Исходные данные принимаем из примера 2.3.Данные из примера 2.3: Рн = 20,45 МВт, Qн = 40,9 Мвар. В ОЭС передается Ро = 40 МВт, Qo = 20 Мвар.
- Для четырёхпроводной асимметричной цепи трехфазного переменного синусоидального тока, представленной на рисунке, построить векторные диаграммы напряжений и определить средний коэффициент мощности электроприемника при исправном и оборванном нулевом проводе, а также составить баланс мощностей при исправном нулевом проводе Вариант 26
- Для четырёхпроводной асимметричной цепи трехфазного переменного синусоидального тока, представленной на рисунке, построить векторные диаграммы напряжений и определить средний коэффициент мощности электроприемника при исправном и оборванном нулевом проводе, а также составить баланс мощностей при исправном нулевом проводе Вариант 26
- Для четырёхпроводной асимметричной цепи трехфазного переменного синусоидального тока, представленной на рисунке, построить векторные диаграммы напряжений и определить средний коэффициент мощности электроприемника при исправном и оборванном нулевом проводе, а также составить баланс мощностей при исправном нулевом проводе Вариант 88
- Для четырёхпроводной асимметричной цепи трехфазного переменного синусоидального тока, представленной на рисунке, построить векторные диаграммы напряжений и определить средний коэффициент мощности электроприемника при исправном и оборванном нулевом проводе, а также составить баланс мощностей при исправном нулевом проводе Вариант 88
- Для электрических цепей, схемы которых приведены ниже, рассчитайте значения эквивалентных параметров. Значения параметров составляющих элементов приведены в табл. 1.1.
- Для электрических цепей, схемы которых приведены ниже, рассчитайте значения эквивалентных параметров. Значения параметров составляющих элементов приведены в табл. 1.1.
- Для электрических цепей, схемы которых приведены ниже, рассчитайте значения эквивалентных параметров. Значения параметров составляющих элементо приведены в табл. 1.1.
