Для данной схемы необходимо выполнить следующие задания: 1) определить токи в электрических ветвях I1, I2, I3; 2) составить баланс мощностей; 3) определить показание ваттметра; 4) построить совмещенную векторную диаграмму токов и топографическую диаграмму напряжений в масштабе. Вариант 46

Для данной схемы необходимо выполнить следующие задания: 1) определить токи в электрических ветвях I1, I2, I3; 2) составить баланс мощностей; 3) определить показание ваттметра; 4) построить совмещенную векторную диаграмму токов и топографическую диаграмму напряжений в масштабе. Вариант 46
Описание

Подробное решение в WORD

Баланс мощностей, Векторная (топографическая) диаграмма





Для данной схемы необходимо выполнить следующие задания: 1) определить токи в электрических ветвях I1, I2, I3; 2) составить баланс мощностей; 3) определить показание ваттметра; 4) построить совмещенную векторную диаграмму токов и топографическую диаграмму напряжений в масштабе. Вариант 46 (Решение → 16662)

Для данной схемы необходимо выполнить следующие задания: 1) определить токи в электрических ветвях I1, I2, I3; 2) составить баланс мощностей; 3) определить показание ваттметра; 4) построить совмещенную векторную диаграмму токов и топографическую диаграмму напряжений в масштабе. Вариант 46 (Решение → 16662)

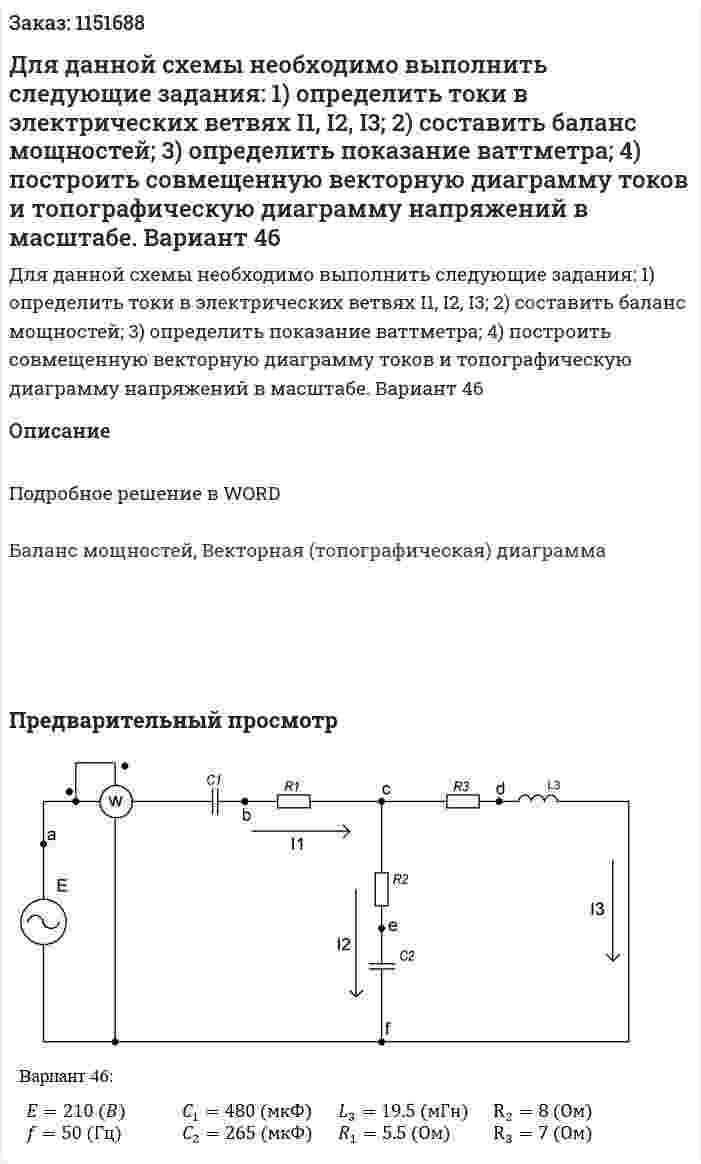

Предварительный просмотр

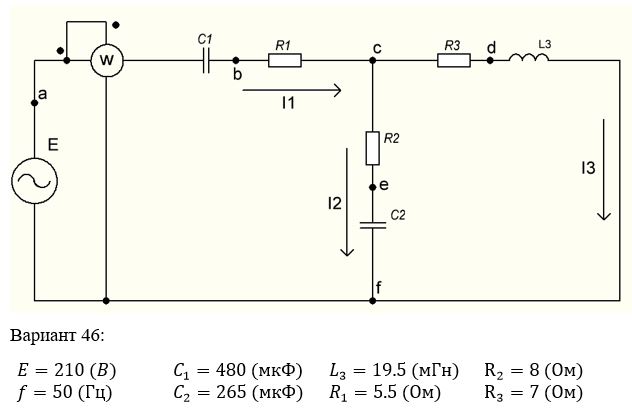

Для данной схемы необходимо выполнить следующие задания: 1) определить токи в электрических ветвях I1, I2, I3; 2) составить баланс мощностей; 3) определить показание ваттметра; 4) построить совмещенную векторную диаграмму токов и топографическую диаграмму напряжений в масштабе. Вариант 46
