Заказ: 1067576

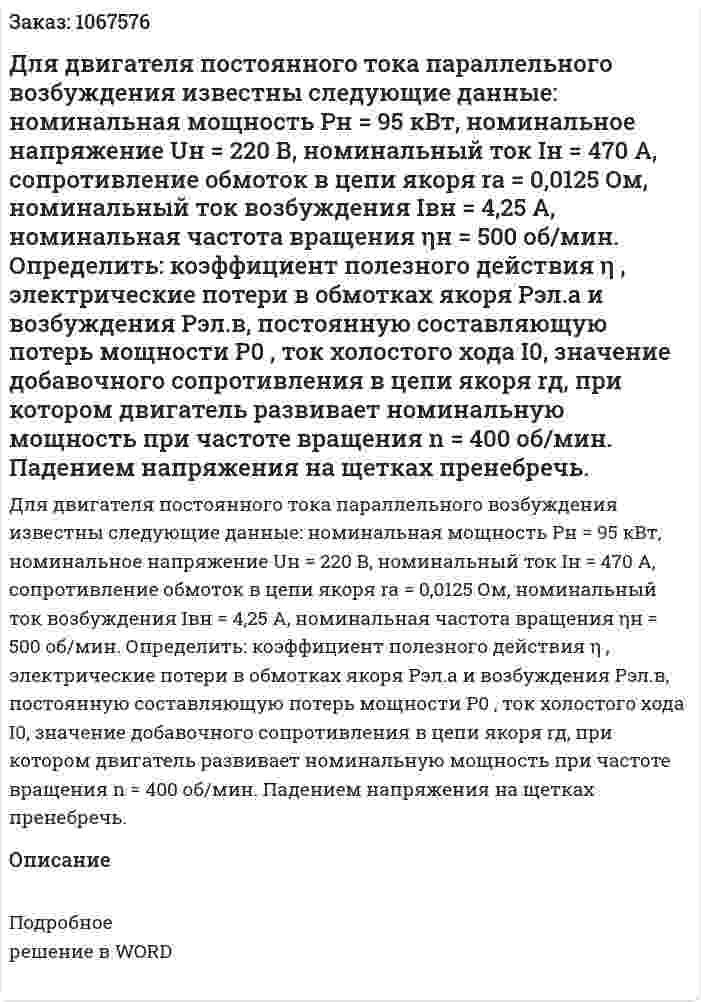

Для двигателя постоянного тока параллельного возбуждения известны следующие данные: номинальная мощность Pн = 95 кВт, номинальное напряжение Uн = 220 В, номинальный ток Iн = 470 А, сопротивление обмоток в цепи якоря rа = 0,0125 Ом, номинальный ток возбуждения Iвн = 4,25 А, номинальная частота вращения ηн = 500 об/мин. Определить: коэффициент полезного действия η , электрические потери в обмотках якоря Рэл.а и возбуждения Рэл.в, постоянную составляющую потерь мощности Р0 , ток холостого хода I0, значение добавочного сопротивления в цепи якоря rд, при котором двигатель развивает номинальную мощность при частоте вращения n = 400 об/мин. Падением напряжения на щетках пренебречь.
Для двигателя постоянного тока параллельного возбуждения известны следующие данные: номинальная мощность Pн = 95 кВт, номинальное напряжение Uн = 220 В, номинальный ток Iн = 470 А, сопротивление обмоток в цепи якоря rа = 0,0125 Ом, номинальный ток возбуждения Iвн = 4,25 А, номинальная частота вращения ηн = 500 об/мин. Определить: коэффициент полезного действия η , электрические потери в обмотках якоря Рэл.а и возбуждения Рэл.в, постоянную составляющую потерь мощности Р0 , ток холостого хода I0, значение добавочного сопротивления в цепи якоря rд, при котором двигатель развивает номинальную мощность при частоте вращения n = 400 об/мин. Падением напряжения на щетках пренебречь.
Описание
Подробное решение в WORD
