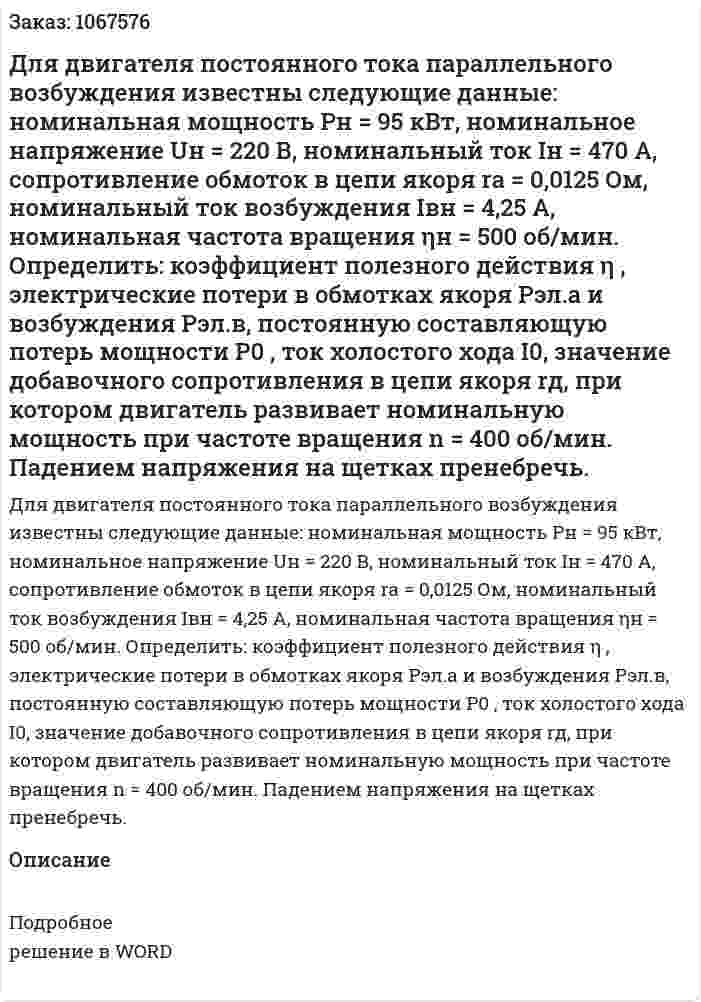

Для двигателя постоянного тока параллельного возбуждения известны следующие данные: номинальная мощность Pн = 95 кВт, номинальное напряжение Uн = 220 В, номинальный ток Iн = 470 А, сопротивление обмоток в цепи якоря rа = 0,0125 Ом, номинальный ток возбуждения Iвн = 4,25 А, номинальная частота вращения ηн = 500 об/мин. Определить: коэффициент полезного действия η , электрические потери в обмотках якоря Рэл.а и возбуждения Рэл.в, постоянную составляющую потерь мощности Р0 , ток холостого хода I0, значение добавочного сопротивления в цепи якоря rд, при котором двигатель развивает номинальную мощность при частоте вращения n = 400 об/мин. Падением напряжения на щетках пренебречь.
Для двигателя постоянного тока параллельного возбуждения известны следующие данные: номинальная мощность Pн = 95 кВт, номинальное напряжение Uн = 220 В, номинальный ток Iн = 470 А, сопротивление обмоток в цепи якоря rа = 0,0125 Ом, номинальный ток возбуждения Iвн = 4,25 А, номинальная частота вращения ηн = 500 об/мин. Определить: коэффициент полезного действия η , электрические потери в обмотках якоря Рэл.а и возбуждения Рэл.в, постоянную составляющую потерь мощности Р0 , ток холостого хода I0, значение добавочного сопротивления в цепи якоря rд, при котором двигатель развивает номинальную мощность при частоте вращения n = 400 об/мин. Падением напряжения на щетках пренебречь.
Описание
Подробное решение в WORD
- Для двигателя постоянного тока параллельного возбуждения известны следующие данные: номинальная мощность Pн = 95 кВт, номинальное напряжение Uн = 220 В, номинальный ток Iн = 470 А, сопротивление обмоток в цепи якоря rа = 0,0125 Ом, номинальный ток возбуждения Iвн = 4,25 А, номинальная частота вращения ηн = 500 об/мин. Определить: коэффициент полезного действия η , электрические потери в обмотках якоря Рэл.а и возбуждения Рэл.в, постоянную составляющую потерь мощности Р0 , ток холостого хода I0, значение добавочного сопротивления в цепи якоря rд, при котором двигатель развивает номинальную мощность при частоте вращения n = 400 об/мин. Падением напряжения на щетках пренебречь.
- Для двигателя постоянного тока параллельного возбуждения, номинальные данные которого равны Рном = 4.5 кВт, Uном = 220 В, η = 81.5 %, Rя = 0.42 Ом, Rв = 202 Ом, nном = 3150 об/мин.Определить:1. Сопротивление рускового реостата необходимого для ограничения рускового ткоа двигателя до Iпуск = 2 Iн.2. Сопротивление регулировочного реостата, понижающего скорость вращения двигателя до n = 0.5nном, при М=Мном.3. Частоту вращения и ток холостого хода двигателя.4. Частоту вращения двигателя при М=Мном. ип уменьшении магнитного потока до Ф = 0.8Фном. (механические, магнитные и добавочные потери принять постоянными).
- Для двигателя постоянного тока параллельного возбуждения, номинальные данные которого равны Рном = 4.5 кВт, Uном = 220 В, η = 81.5 %, Rя = 0.42 Ом, Rв = 202 Ом, nном = 3150 об/мин.Определить:1. Сопротивление рускового реостата необходимого для ограничения рускового ткоа двигателя до Iпуск = 2 Iн.2. Сопротивление регулировочного реостата, понижающего скорость вращения двигателя до n = 0.5nном, при М=Мном.3. Частоту вращения и ток холостого хода двигателя.4. Частоту вращения двигателя при М=Мном. ип уменьшении магнитного потока до Ф = 0.8Фном. (механические, магнитные и добавочные потери принять постоянными).
- Для двигателя постоянного тока параллельного возбуждения (рис.11.7) известны следующие номинальные величины: Рном = 130 кВт, Uном = 220 В, nном = 600 об/мин, Iном = 640 А. Сопротивление обмотки якоря в нагретом состоянии Rя = 0,00725 Ом, а сопротивление обмотки возбуждения Rв = 43,2 Ом. Определить вращающий момент двигателя в номинальном режиме, а также частоту вращения якоря двигателя в режиме идеального холостого хода.
- Для двигателя постоянного тока параллельного возбуждения (рис.11.7) известны следующие номинальные величины: Рном = 130 кВт, Uном = 220 В, nном = 600 об/мин, Iном = 640 А. Сопротивление обмотки якоря в нагретом состоянии Rя = 0,00725 Ом, а сопротивление обмотки возбуждения Rв = 43,2 Ом. Определить вращающий момент двигателя в номинальном режиме, а также частоту вращения якоря двигателя в режиме идеального холостого хода.
- Для двигателя постоянного тока последовательного возбуждения, при напряжении питающей сети U = 220 В. 1. Начертить электрическую схему с пусковым реостатом в цепи якоря, регулировочным реостатом в цепи возбуждения. 2. Определить мощность Р1ном и ток якоря Iя.ном , потребляемые из сети, а также момент Мном на его валу. 3. Определить частоту вращения якоря при значениях тока 0,25; 0,5; 0,75 и 1,25 Iя. ном 4. Определить суммарные потери ΔР∑, КПД двигателя η и момент на его валу при тех же значениях тока, полагая, что мощность механических и магнитных потерь постоянна. 5. Рассчитать величину пускового реостата Rn при заданной кратности пускового тока КI = Iя / Iя. ном 6. Построить естественную механическую характеристику, считая, что момент двигателя изменяется от Мmin = 0,2 Мном до Мmax = 1,5 Мном. 7. Построить в общей системе координат зависимости М(Iя), n (Iя) и η(Iя) в соответствии с расчетами пп.3 и 4, а также определить частоту вращения n и ток Iя при моменте нагрузки Мст = 0,6 Мном.
- Для двигателя постоянного тока последовательного возбуждения, при напряжении питающей сети U = 220 В. 1. Начертить электрическую схему с пусковым реостатом в цепи якоря, регулировочным реостатом в цепи возбуждения. 2. Определить мощность Р1ном и ток якоря Iя.ном , потребляемые из сети, а также момент Мном на его валу. 3. Определить частоту вращения якоря при значениях тока 0,25; 0,5; 0,75 и 1,25 Iя. ном 4. Определить суммарные потери ΔР∑, КПД двигателя η и момент на его валу при тех же значениях тока, полагая, что мощность механических и магнитных потерь постоянна. 5. Рассчитать величину пускового реостата Rn при заданной кратности пускового тока КI = Iя / Iя. ном 6. Построить естественную механическую характеристику, считая, что момент двигателя изменяется от Мmin = 0,2 Мном до Мmax = 1,5 Мном. 7. Построить в общей системе координат зависимости М(Iя), n (Iя) и η(Iя) в соответствии с расчетами пп.3 и 4, а также определить частоту вращения n и ток Iя при моменте нагрузки Мст = 0,6 Мном.
- Для двигателя постоянного тока независимого возбуждения с заданными величинами номинального напряжения питания Uн, номинального тока якоря Iн, номинально скорости вращения nн, сопротивления якоря Rя, момента инерции двигателя Jдв и момента инерции механизма Jмех рассчитать и построить графики зависимостей от времени угловой скорости и тока якоря при реостатном пуске в 3 ступени. При расчетах принимать, что максимальный пусковой ток I = 2Iн, момент статической нагрузки Mс = 0.8Мн Вариант 1 Дано: Pн = 18 кВт Uн = 220 В Iн = 101.6 А Rя = 0.164 Ом nн = 630 об/мин Jдв = 0.2 кг·м2 Jмех = 0.3 кг·м2
- Для двигателя постоянного тока независимого возбуждения с заданными величинами номинального напряжения питания якоря Uн, номинального тока якоря Iн, номинальной скорости вращения nн и сопротивления якоря Rя: а) Построить естественные механическую и электромеханическую характеристики б) Провести реостатную механическую характеристику через точку с заданным значениями координат (M = k1·Mн и ω = k2· ωн). Определить графически величину дополнительного сопротивления Rд. Вариант 1 Дано: Pн = 5.6 кВт Uн = 110 В Iн = 78.5 А Rя = 0.14 Ом nн = 750 Об/мин k1 = 1.2 k2 = 0.3
- Для двигателя постоянного тока независимого возбуждения с заданными величинами номинального напряжения питания якоря Uн, номинального тока якоря Iн, номинальной скорости вращения nн и сопротивления якоря Rя: а) Построить естественные механическую и электромеханическую характеристики б) Провести реостатную механическую характеристику через точку с заданным значениями координат (M = k1·Mн и ω = k2· ωн). Определить графически величину дополнительного сопротивления Rд. Вариант 1 Дано: Pн = 5.6 кВт Uн = 110 В Iн = 78.5 А Rя = 0.14 Ом nн = 750 Об/мин k1 = 1.2 k2 = 0.3
- Для двигателя постоянного тока параллельного возбуждения задано: Номинальное напряжение (Uном); Номинальная мощность на валу двигателя (Pном); Номинальный ток двигателя (Iном); Номинальная частота вращения (nном); Сопротивление цепи якоря Rя = 0.05Uном/Iном; Ток возбуждения Iв = 0. Требуется: 1. Определить КПД двигателя при номинальной нагрузке (ηном) 2. Определить сопротивление пускового реостата (Rп), ограничивающего тока двигателя при пуске до значения Iпуск=а*Iном 3. Определить добавочное сопротивление (Rдоб) в цепи якоря, при котором двигатель развивает частоту вращения n1=b*nном при номинальном моменте сопротивления. Рассчитать и построить в одной системе координат искусственную и естественную механические характеристики двигателя M(n) в пределах нагрузки M=0 до M=2*Мном Вариант 8 Дано: Uном = 220 В, Pном = 9 кВт, nном = 900 об/мин, Iном = 48А, a = 1.3, b = 0.5
- Для двигателя постоянного тока параллельного возбуждения задано: Номинальное напряжение (Uном); Номинальная мощность на валу двигателя (Pном); Номинальный ток двигателя (Iном); Номинальная частота вращения (nном); Сопротивление цепи якоря Rя = 0.05Uном/Iном; Ток возбуждения Iв = 0. Требуется: 1. Определить КПД двигателя при номинальной нагрузке (ηном) 2. Определить сопротивление пускового реостата (Rп), ограничивающего тока двигателя при пуске до значения Iпуск=а*Iном 3. Определить добавочное сопротивление (Rдоб) в цепи якоря, при котором двигатель развивает частоту вращения n1=b*nном при номинальном моменте сопротивления. Рассчитать и построить в одной системе координат искусственную и естественную механические характеристики двигателя M(n) в пределах нагрузки M=0 до M=2*Мном Вариант 8 Дано: Uном = 220 В, Pном = 9 кВт, nном = 900 об/мин, Iном = 48А, a = 1.3, b = 0.5
- Для двигателя постоянного тока параллельного возбуждения заданы параметры: номинальное напряжение Uн, номинальная мощность Pн, частота вращения якоря nн, номинальный КПД ηн, ток возбуждения Iв = 0,04·Iн и потери мощности в цепи якоря ΔPя и в цепи возбуждения ΔPв (в процентах от потребляемой двигателем мощности из сети Pн). Определить: — номинальную угловую частоту ωн; — номинальный момент Мн; — номинальный ток, потребляемый от аккумулятора Iн; — номинальный ток в цепи якоря Iян; — номинальный ток в цепи возбуждения Iвн; — сопротивление цепи якоря Rя; — сопротивление цепи возбуждения Rв; — КПД ηн, %. Построить механическую и рабочую характеристики стартера.
- Для двигателя постоянного тока параллельного возбуждения заданы параметры: номинальное напряжение Uн, номинальная мощность Pн, частота вращения якоря nн, номинальный КПД ηн, ток возбуждения Iв = 0,04·Iн и потери мощности в цепи якоря ΔPя и в цепи возбуждения ΔPв (в процентах от потребляемой двигателем мощности из сети Pн). Определить: — номинальную угловую частоту ωн; — номинальный момент Мн; — номинальный ток, потребляемый от аккумулятора Iн; — номинальный ток в цепи якоря Iян; — номинальный ток в цепи возбуждения Iвн; — сопротивление цепи якоря Rя; — сопротивление цепи возбуждения Rв; — КПД ηн, %. Построить механическую и рабочую характеристики стартера.
