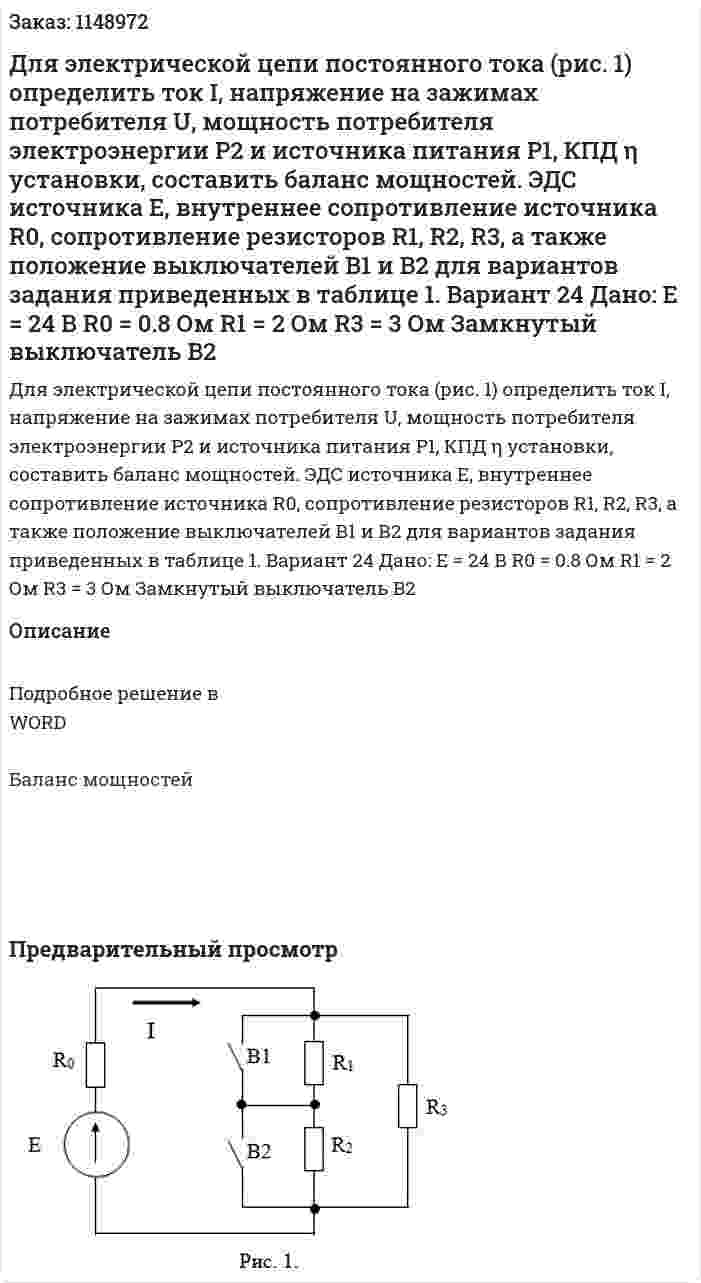

Для электрической цепи постоянного тока (рис. 1) определить ток I, напряжение на зажимах потребителя U, мощность потребителя электроэнергии P2 и источника питания P1, КПД η установки, составить баланс мощностей. ЭДС источника Е, внутреннее сопротивление источника R0, сопротивление резисторов R1, R2, R3, а также положение выключателей В1 и В2 для вариантов задания приведенных в таблице 1. Вариант 24 Дано: Е = 24 В R0 = 0.8 Ом R1 = 2 Ом R3 = 3 Ом Замкнутый выключатель B2
Для электрической цепи постоянного тока (рис. 1) определить ток I, напряжение на зажимах потребителя U, мощность потребителя электроэнергии P2 и источника питания P1, КПД η установки, составить баланс мощностей. ЭДС источника Е, внутреннее сопротивление источника R0, сопротивление резисторов R1, R2, R3, а также положение выключателей В1 и В2 для вариантов задания приведенных в таблице 1. Вариант 24 Дано: Е = 24 В R0 = 0.8 Ом R1 = 2 Ом R3 = 3 Ом Замкнутый выключатель B2
Описание
Подробное решение в WORD
Баланс мощностей
- Для электрической цепи постоянного тока (рис. 2.1.1) определить токи I1, I2 и I3 в ветвях. Электродвижущая сила: E1 = 1,8 B; E2 = 1,2 B; сопротивления резисторов: R1 = 0,2 Ом; R2 = 0,3 Ом; R3 = 0,8 Ом; R01 = 0,6 Ом; R02 = 0,4 Ом.
- Для электрической цепи постоянного тока (рис. 2.1.1) определить токи I1, I2 и I3 в ветвях. Электродвижущая сила: E1 = 1,8 B; E2 = 1,2 B; сопротивления резисторов: R1 = 0,2 Ом; R2 = 0,3 Ом; R3 = 0,8 Ом; R01 = 0,6 Ом; R02 = 0,4 Ом.
- Для электрической цепи постоянного тока (рис. 2.4.2) определить при какой величине эдс E3 ток I3 в ветви с резистором R3 уменьшится в три раза по сравнению с его первоначальным значением. Электродвижущая сила источников питания: E1 = 100 B; E2 = 120 B; E3 = 150 B. Сопротивления резисторов: R1 = 20 Ом; R3 = 100 Ом; R4 = 60 Ом. Внутренними сопротивлениями источников питания пренебречь
- Для электрической цепи постоянного тока (рис. 2.4.2) определить при какой величине эдс E3 ток I3 в ветви с резистором R3 уменьшится в три раза по сравнению с его первоначальным значением. Электродвижущая сила источников питания: E1 = 100 B; E2 = 120 B; E3 = 150 B. Сопротивления резисторов: R1 = 20 Ом; R3 = 100 Ом; R4 = 60 Ом. Внутренними сопротивлениями источников питания пренебречь
- Для электрической цепи постоянного тока (рис. 2), используя данные, приведенные в таблице 2 определить токи I1-I9 в ветвях резисторов R1-R9, составить баланс мощностей. ЭДС и напряжения источников, сопротивления резисторов и соответствующее положение выключателей приведены в таблице 2. Внутренним сопротивлением источников пренебречь. Задачу решить методом законов Кирхгофа. Вариант 24 Дано: Е1 = 220 В, Е3 = 40 В R1 = 0.1 Ом, R3 = 4 Ом, R7 = 1 Ом, R8 = 0.4 Ом, R9 = 1 Ом Замкнутые выключатели: В3, В7
- Для электрической цепи постоянного тока (рис. 2), используя данные, приведенные в таблице 2 определить токи I1-I9 в ветвях резисторов R1-R9, составить баланс мощностей. ЭДС и напряжения источников, сопротивления резисторов и соответствующее положение выключателей приведены в таблице 2. Внутренним сопротивлением источников пренебречь. Задачу решить методом законов Кирхгофа. Вариант 24 Дано: Е1 = 220 В, Е3 = 40 В R1 = 0.1 Ом, R3 = 4 Ом, R7 = 1 Ом, R8 = 0.4 Ом, R9 = 1 Ом Замкнутые выключатели: В3, В7
- Для электрической цепи постоянного тока (рис. 2), используя данные, приведенные для данного варианта задания в табл. 2, определить токи I1 – I9 в ветвях резисторов R1 – R9 методом контурных токов. Определить токи режимы работы источников питания, составить баланс мощностей. ЭДС и напряжения источников, сопротивления резисторов и положение выключателей для соответствующих вариантов задания приведены в табл. 2. Внутренним сопротивлением источников пренебречь.
- Для электрической цепи постоянного тока определить общий ток I, токи I1, I2, I3, I4 в ветвях резисторов и ток I23 в перемычке 2 – 3 цепи при разомкнутом и замкнутом выключателе B, а также напряжение U23 между узлами 2 и 3 при разомкнутом выключателе. Напряжение U, подводимое к электрической цепи, сопротивления резисторов R1-R7, положение выключателя B и участок электрической цепи между узлами 1 и 2 цепи, показанный на рисунке пунктиром для соответствующего варианта, приведены в таблице. Сделать проверку решения, используя I закон Кирхгофа и уравнение баланса мощностей. Вариант 5
- Для электрической цепи постоянного тока определить общий ток I, токи I1, I2, I3, I4 в ветвях резисторов и ток I23 в перемычке 2 – 3 цепи при разомкнутом и замкнутом выключателе B, а также напряжение U23 между узлами 2 и 3 при разомкнутом выключателе. Напряжение U, подводимое к электрической цепи, сопротивления резисторов R1-R7, положение выключателя B и участок электрической цепи между узлами 1 и 2 цепи, показанный на рисунке пунктиром для соответствующего варианта, приведены в таблице. Сделать проверку решения, используя I закон Кирхгофа и уравнение баланса мощностей. Вариант 5
- Для электрической цепи постоянного тока определить токи I1-I7 в ветвях резисторов R1-R7, составить баланс мощностей, а также определить режим работы источников питания и напряжение U12 между точками 1 и 2 цепи. Сопротивления резисторов R1-R7, ЭДС Е1 – Е6 и напряжении U5 и U7 источников питания, ток I8 источника тока и положения выключателей В3 – В5 для соответствующих вариантов задания приведены в таблице. Задачу решить методом применения уравнений, составленных по законам Кирхгофа. Вариант 10Дано: R1 = 2 Ом, R2 = 2 Ом, R2’ = 2 Ом, R3 = 2 Ом, R3’ = 3 Ом, Е1 = 110 В, I8 = 8 A Выключатели разомкнуты: В4, В5, В6, В7.
- Для электрической цепи постоянного тока определить токи I1-I7 в ветвях резисторов R1-R7, составить баланс мощностей, а также определить режим работы источников питания и напряжение U12 между точками 1 и 2 цепи. Сопротивления резисторов R1-R7, ЭДС Е1 – Е6 и напряжении U5 и U7 источников питания, ток I8 источника тока и положения выключателей В3 – В5 для соответствующих вариантов задания приведены в таблице. Задачу решить методом применения уравнений, составленных по законам Кирхгофа. Вариант 10Дано: R1 = 2 Ом, R2 = 2 Ом, R2’ = 2 Ом, R3 = 2 Ом, R3’ = 3 Ом, Е1 = 110 В, I8 = 8 A Выключатели разомкнуты: В4, В5, В6, В7.
- Для электрической цепи постоянного тока (рис.1.2), используя данные, приведенные для данного варианта задания в таблице, определить токи I1-I9 в ветвях резисторов R1-R9. Составить баланс мощностей. Внутренним сопротивлением источников пренебречь. Задачу решить методом: 1) применения законов Кирхгофа, 2) контурных токов, 3) узлового напряжения.
- Для электрической цепи постоянного тока (рис.1.2), используя данные, приведенные для данного варианта задания в таблице, определить токи I1-I9 в ветвях резисторов R1-R9. Составить баланс мощностей. Внутренним сопротивлением источников пренебречь. Задачу решить методом: 1) применения законов Кирхгофа, 2) контурных токов, 3) узлового напряжения.
- Для электрической цепи постоянного тока (рис. 1) определить ток I, напряжение на зажимах потребителя U, мощность потребителя электроэнергии P2 и источника питания P1, КПД η установки, составить баланс мощностей. ЭДС источника Е, внутреннее сопротивление источника R0, сопротивление резисторов R1, R2, R3, а также положение выключателей В1 и В2 для вариантов задания приведенных в таблице 1. Вариант 24 Дано: Е = 24 В R0 = 0.8 Ом R1 = 2 Ом R3 = 3 Ом Замкнутый выключатель B2
