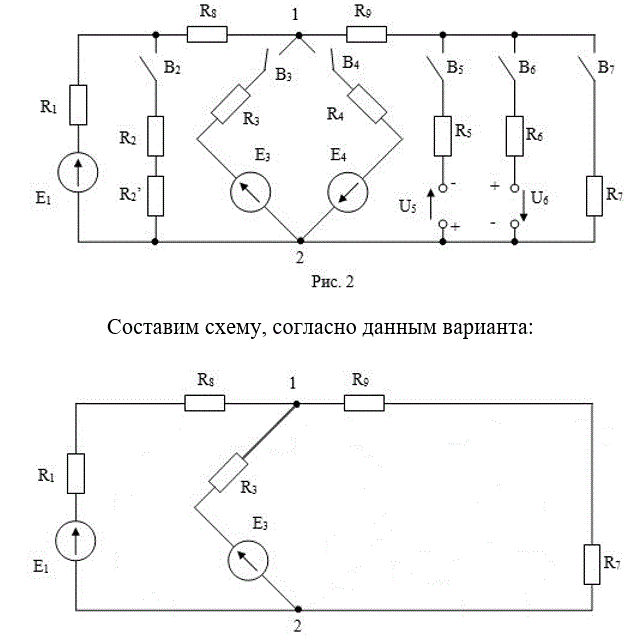

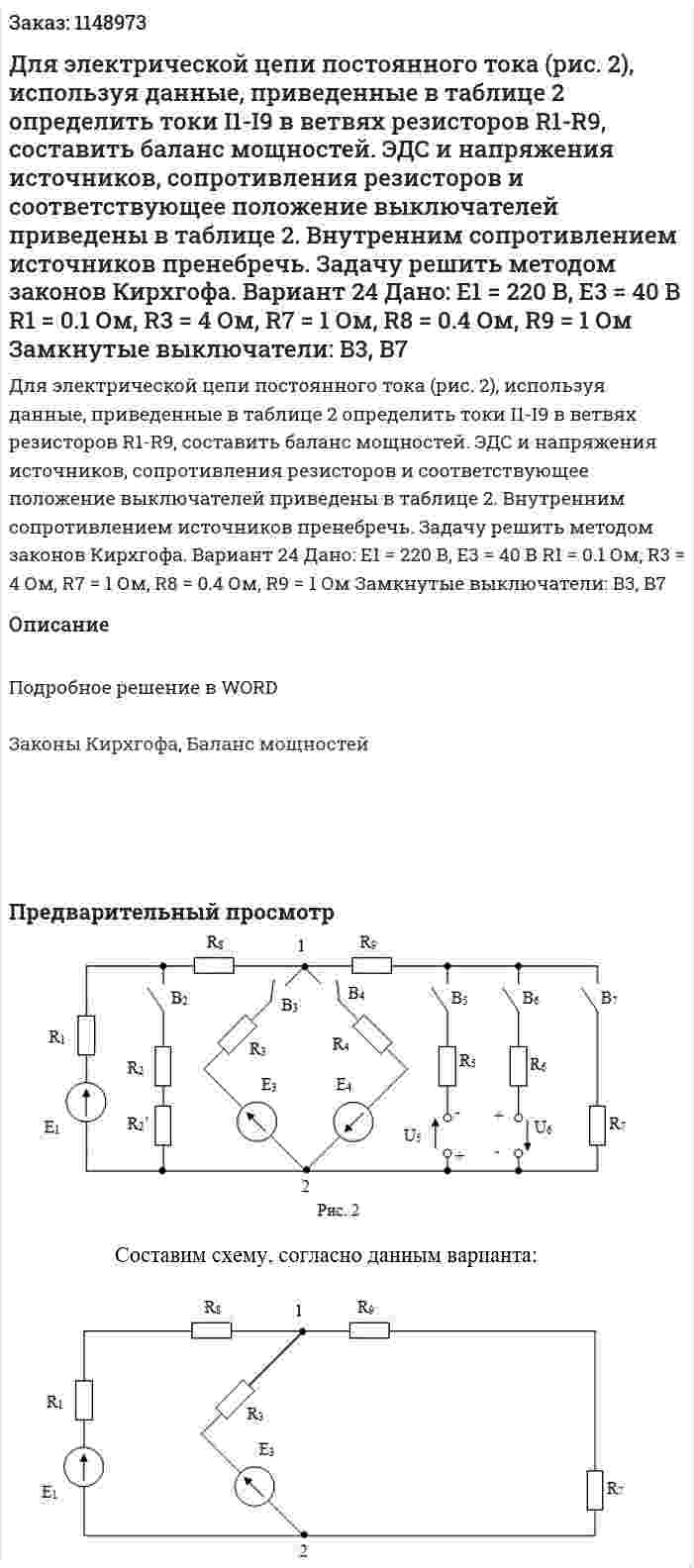

Для электрической цепи постоянного тока (рис. 2), используя данные, приведенные в таблице 2 определить токи I1-I9 в ветвях резисторов R1-R9, составить баланс мощностей. ЭДС и напряжения источников, сопротивления резисторов и соответствующее положение выключателей приведены в таблице 2. Внутренним сопротивлением источников пренебречь. Задачу решить методом законов Кирхгофа. Вариант 24 Дано: Е1 = 220 В, Е3 = 40 В R1 = 0.1 Ом, R3 = 4 Ом, R7 = 1 Ом, R8 = 0.4 Ом, R9 = 1 Ом Замкнутые выключатели: В3, В7
Для электрической цепи постоянного тока (рис. 2), используя данные, приведенные в таблице 2 определить токи I1-I9 в ветвях резисторов R1-R9, составить баланс мощностей. ЭДС и напряжения источников, сопротивления резисторов и соответствующее положение выключателей приведены в таблице 2. Внутренним сопротивлением источников пренебречь. Задачу решить методом законов Кирхгофа. Вариант 24 Дано: Е1 = 220 В, Е3 = 40 В R1 = 0.1 Ом, R3 = 4 Ом, R7 = 1 Ом, R8 = 0.4 Ом, R9 = 1 Ом Замкнутые выключатели: В3, В7
Описание
Подробное решение в WORD
Законы Кирхгофа, Баланс мощностей
- Для электрической цепи постоянного тока (рис. 2), используя данные, приведенные в таблице 2 определить токи I1-I9 в ветвях резисторов R1-R9, составить баланс мощностей. ЭДС и напряжения источников, сопротивления резисторов и соответствующее положение выключателей приведены в таблице 2. Внутренним сопротивлением источников пренебречь. Задачу решить методом законов Кирхгофа. Вариант 24 Дано: Е1 = 220 В, Е3 = 40 В R1 = 0.1 Ом, R3 = 4 Ом, R7 = 1 Ом, R8 = 0.4 Ом, R9 = 1 Ом Замкнутые выключатели: В3, В7
- Для электрической цепи постоянного тока (рис. 2), используя данные, приведенные для данного варианта задания в табл. 2, определить токи I1 – I9 в ветвях резисторов R1 – R9 методом контурных токов. Определить токи режимы работы источников питания, составить баланс мощностей. ЭДС и напряжения источников, сопротивления резисторов и положение выключателей для соответствующих вариантов задания приведены в табл. 2. Внутренним сопротивлением источников пренебречь.
- Для электрической цепи постоянного тока (рис. 2), используя данные, приведенные для данного варианта задания в табл. 2, определить токи I1 – I9 в ветвях резисторов R1 – R9 методом контурных токов. Определить токи режимы работы источников питания, составить баланс мощностей. ЭДС и напряжения источников, сопротивления резисторов и положение выключателей для соответствующих вариантов задания приведены в табл. 2. Внутренним сопротивлением источников пренебречь.
- Для электрической цепи постоянного тока со смешанным соединением резисторов определить эквивалентное сопротивление цепи, токи и напряжением на всех резисторах. Выполнить проверку решения, используя баланс мощностей. Исходные данные: R1 = 10 Ом, R2 = 20 Ом, R3 = 30 Ом, R4 = 12 Ом, U = 160 B. Как изменится ток и эквивалентное сопротивление цепи, если разомкнуть ключ?
- Для электрической цепи постоянного тока со смешанным соединением резисторов определить эквивалентное сопротивление цепи, токи и напряжением на всех резисторах. Выполнить проверку решения, используя баланс мощностей. Исходные данные: R1 = 10 Ом, R2 = 20 Ом, R3 = 30 Ом, R4 = 12 Ом, U = 160 B. Как изменится ток и эквивалентное сопротивление цепи, если разомкнуть ключ?
- Для электрической цепи постоянного тока, схемы и параметры элементов которой заданы для каждого варианта, определить: Токи в ветвях (их значения и фактическое положительное направление) при помощи уравнений Кирхгофа Вариант № 6 Дано: E1 = 200 В, E2 = 260 В R01 = 2 Ом, R02 = 0.1 Ом R1 = 35.6 Ом, R2 = 17.3 Ом, R3 = 4.4 Ом
- Для электрической цепи постоянного тока, схемы и параметры элементов которой заданы для каждого варианта, определить: Токи в ветвях (их значения и фактическое положительное направление) при помощи уравнений Кирхгофа Вариант № 6 Дано: E1 = 200 В, E2 = 260 В R01 = 2 Ом, R02 = 0.1 Ом R1 = 35.6 Ом, R2 = 17.3 Ом, R3 = 4.4 Ом
- Для электрической цепи постоянного тока (рис.1.2), используя данные, приведенные для данного варианта задания в таблице, определить токи I1-I9 в ветвях резисторов R1-R9. Составить баланс мощностей. Внутренним сопротивлением источников пренебречь. Задачу решить методом: 1) применения законов Кирхгофа, 2) контурных токов, 3) узлового напряжения.
- Для электрической цепи постоянного тока (рис. 1) определить ток I, напряжение на зажимах потребителя U, мощность потребителя электроэнергии P2 и источника питания P1, КПД η установки, составить баланс мощностей. ЭДС источника Е, внутреннее сопротивление источника R0, сопротивление резисторов R1, R2, R3, а также положение выключателей В1 и В2 для вариантов задания приведенных в таблице 1. Вариант 24 Дано: Е = 24 В R0 = 0.8 Ом R1 = 2 Ом R3 = 3 Ом Замкнутый выключатель B2
- Для электрической цепи постоянного тока (рис. 1) определить ток I, напряжение на зажимах потребителя U, мощность потребителя электроэнергии P2 и источника питания P1, КПД η установки, составить баланс мощностей. ЭДС источника Е, внутреннее сопротивление источника R0, сопротивление резисторов R1, R2, R3, а также положение выключателей В1 и В2 для вариантов задания приведенных в таблице 1. Вариант 24 Дано: Е = 24 В R0 = 0.8 Ом R1 = 2 Ом R3 = 3 Ом Замкнутый выключатель B2
- Для электрической цепи постоянного тока (рис. 2.1.1) определить токи I1, I2 и I3 в ветвях. Электродвижущая сила: E1 = 1,8 B; E2 = 1,2 B; сопротивления резисторов: R1 = 0,2 Ом; R2 = 0,3 Ом; R3 = 0,8 Ом; R01 = 0,6 Ом; R02 = 0,4 Ом.
- Для электрической цепи постоянного тока (рис. 2.1.1) определить токи I1, I2 и I3 в ветвях. Электродвижущая сила: E1 = 1,8 B; E2 = 1,2 B; сопротивления резисторов: R1 = 0,2 Ом; R2 = 0,3 Ом; R3 = 0,8 Ом; R01 = 0,6 Ом; R02 = 0,4 Ом.
- Для электрической цепи постоянного тока (рис. 2.4.2) определить при какой величине эдс E3 ток I3 в ветви с резистором R3 уменьшится в три раза по сравнению с его первоначальным значением. Электродвижущая сила источников питания: E1 = 100 B; E2 = 120 B; E3 = 150 B. Сопротивления резисторов: R1 = 20 Ом; R3 = 100 Ом; R4 = 60 Ом. Внутренними сопротивлениями источников питания пренебречь
- Для электрической цепи постоянного тока (рис. 2.4.2) определить при какой величине эдс E3 ток I3 в ветви с резистором R3 уменьшится в три раза по сравнению с его первоначальным значением. Электродвижущая сила источников питания: E1 = 100 B; E2 = 120 B; E3 = 150 B. Сопротивления резисторов: R1 = 20 Ом; R3 = 100 Ом; R4 = 60 Ом. Внутренними сопротивлениями источников питания пренебречь
