Заказ: 1054187

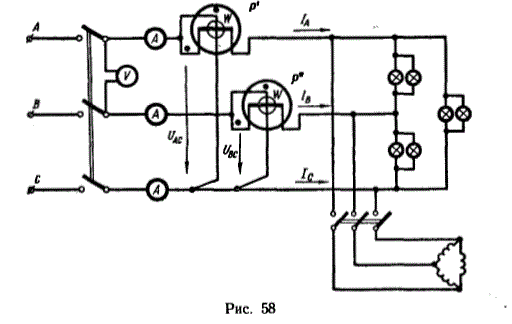

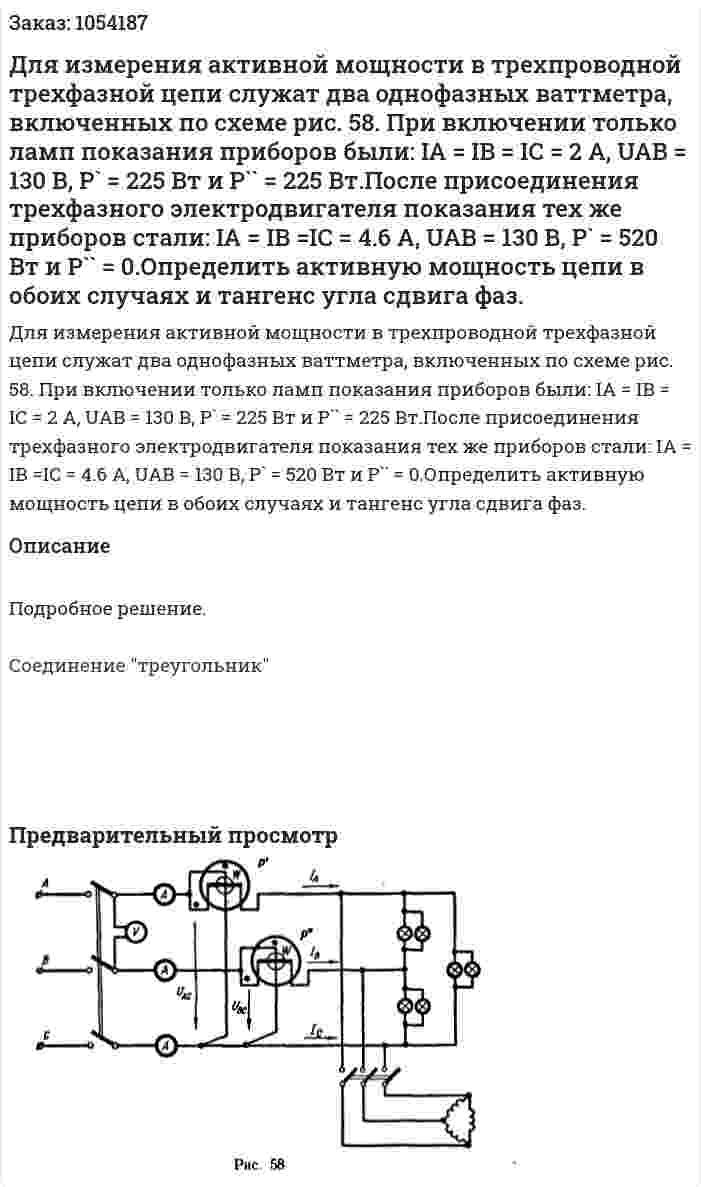

Для измерения активной мощности в трехпроводной трехфазной цепи служат два однофазных ваттметра, включенных по схеме рис. 58. При включении только ламп показания приборов были: IA = IB = IC = 2 А, UAB = 130 В, Р` = 225 Вт и Р`` = 225 Вт.После присоединения трехфазного электродвигателя показания тех же приборов стали: IA = IB =IC = 4.6 A, UAB = 130 В, P` = 520 Вт и P`` = 0.Определить активную мощность цепи в обоих случаях и тангенс угла сдвига фаз.
Для измерения активной мощности в трехпроводной трехфазной цепи служат два однофазных ваттметра, включенных по схеме рис. 58. При включении только ламп показания приборов были: IA = IB = IC = 2 А, UAB = 130 В, Р` = 225 Вт и Р`` = 225 Вт.После присоединения трехфазного электродвигателя показания тех же приборов стали: IA = IB =IC = 4.6 A, UAB = 130 В, P` = 520 Вт и P`` = 0.Определить активную мощность цепи в обоих случаях и тангенс угла сдвига фаз.
Описание
Подробное решение.
Соединение "треугольник"
