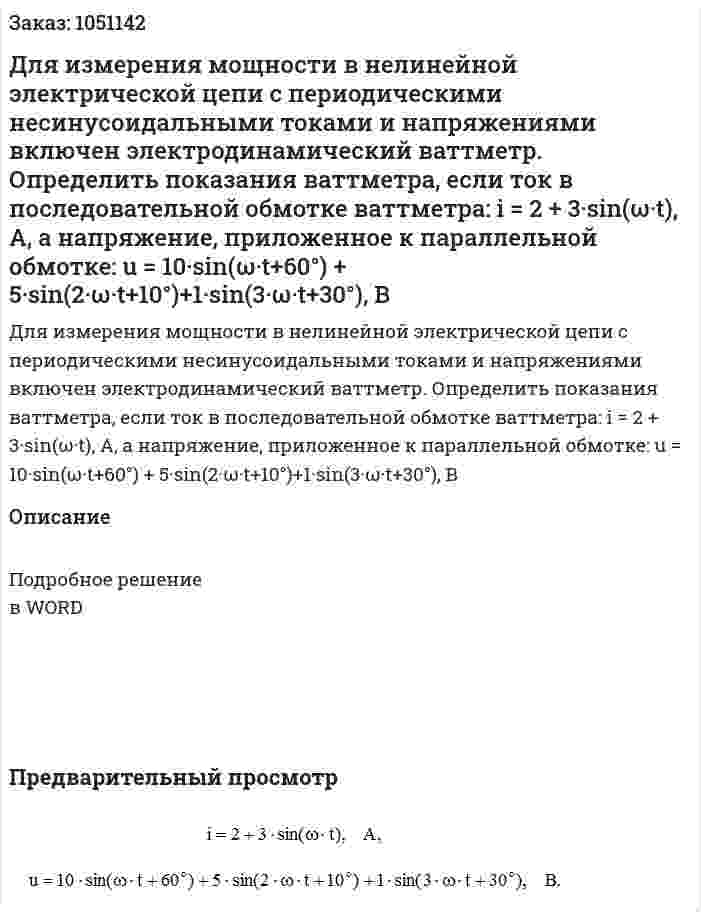

Для измерения мощности в нелинейной электрической цепи с периодическими несинусоидальными токами и напряжениями включен электродинамический ваттметр. Определить показания ваттметра, если ток в последовательной обмотке ваттметра: i = 2 + 3·sin(ω·t), A, а напряжение, приложенное к параллельной обмотке: u = 10·sin(ω·t+60°) + 5·sin(2·ω·t+10°)+1·sin(3·ω·t+30°), B
Для измерения мощности в нелинейной электрической цепи с периодическими несинусоидальными токами и напряжениями включен электродинамический ваттметр. Определить показания ваттметра, если ток в последовательной обмотке ваттметра: i = 2 + 3·sin(ω·t), A, а напряжение, приложенное к параллельной обмотке: u = 10·sin(ω·t+60°) + 5·sin(2·ω·t+10°)+1·sin(3·ω·t+30°), B
Описание
Подробное решение в WORD

- Для измерения мощности постоянного тока в цепи (рис) используется ваттметр с верхними пределами измерения по току IH = 1 А и по напряжению UH = 150 В. Сопротивление обмотки по току Ra = 0,2 Ом, сопротивление обмотки по напряжению RV = 5 кОм; по какой схеме (а или б) следует включить обмотки ваттметра, чтобы при токе получить наименьшую относительную погрешность результата измерения мощности?
- Для измерения мощности, потребляемой микродвигателем постоянного тока в номинальном режиме, используется малокосинусный ваттметр, последовательная и параллельная цепи которого могут быть соединены двумя способами, как это показано на рис. 3 толстой и тонкой линиями. В табл. 12 приведены номинальные напряжение и ток двигателя. Необходимо подобрать ваттметр, подходящий для такого измерения; а также определить относительную методическую погрешность измерения для двух способов соединения ваттметра; выбрать лучший вариант, пренебрегая погрешностью самого ваттметр.Номинальные напряжение и ток электродвигателя равны U = 80 В, I = 0,32 А
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл=220 В используются два ваттметра. Приемник содержит симметричную активно- индуктивную нагрузку, ZA = ZB = ZC, соединенную звездой. Мощность каждой фазы PФ =380 кВт при cosφ = 0.6, φ=53°. Требуется: 1) Построить векторную диаграмму цепи; 2) По данным диаграммы определить показания каждого ваттметра; 3) Показать, что сумма показаний ваттметров равна активной трехфазной мощности приемника.
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл=220 В используются два ваттметра. Приемник содержит симметричную активно- индуктивную нагрузку, ZA = ZB = ZC, соединенную звездой. Мощность каждой фазы PФ =380 кВт при cosφ = 0.6, φ=53°. Требуется: 1) Построить векторную диаграмму цепи; 2) По данным диаграммы определить показания каждого ваттметра; 3) Показать, что сумма показаний ваттметров равна активной трехфазной мощности приемника.
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл используются два ваттметра. Приемник содержит симметричные активно-индуктивные сопротивления ZА=ZВ=ZС, соединенные треугольником. Мощность каждой фазы приемника равна РФ при коэффициенте мощности cosφ. Требуется: 1. Построить векторную диаграмму цепи. 2. По данным диаграммы вычислить показания каждого ваттметра. 3. Убедится, что сумма показаний ваттметров равна активной мощности трехфазного приемника.Вариант 4 Дано: Uл=220 В; РФ=4,4 кВт; сosφ=0,4;
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл используются два ваттметра. Приемник содержит симметричные активно-индуктивные сопротивления ZА=ZВ=ZС, соединенные треугольником. Мощность каждой фазы приемника равна РФ при коэффициенте мощности cosφ. Требуется: 1. Построить векторную диаграмму цепи. 2. По данным диаграммы вычислить показания каждого ваттметра. 3. Убедится, что сумма показаний ваттметров равна активной мощности трехфазного приемника.Вариант 4 Дано: Uл=220 В; РФ=4,4 кВт; сosφ=0,4;
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл используются два ваттметра (рисунок). Приемник содержит симметричные активно-индуктивные сопротивления ZА=ZВ=ZС, соединенные треугольником. Мощность каждой фазы приемника равна РФ при коэффициенте мощности cosφ. Требуется: 1. Построить векторную диаграмму цепи. 2. По данным диаграммы вычислить показания каждого ваттметра. 3. Убедится, что сумма показаний ваттметров равна активной мощности трехфазного приемника. Вариант 1Дано: Uл=127 В; РФ=1,27 кВт; сosφ=0,5;
- Для изменения направления вращения асинхронного двигателя нужно: - Поменять местами два любых провода подводящих напряжение к трехфазной обмотке статора - Поменять местами все три провода подводящих напряжение к трехфазной обмотке статора - Отключить один из проводов подводящих напряжение к трехфазной обмотке статора
- Для измерения активной мощности в трехпроводной трехфазной цепи служат два однофазных ваттметра, включенных по схеме рис. 58. При включении только ламп показания приборов были: IA = IB = IC = 2 А, UAB = 130 В, Р` = 225 Вт и Р`` = 225 Вт.После присоединения трехфазного электродвигателя показания тех же приборов стали: IA = IB =IC = 4.6 A, UAB = 130 В, P` = 520 Вт и P`` = 0.Определить активную мощность цепи в обоих случаях и тангенс угла сдвига фаз.
- Для измерения активной мощности в трехпроводной трехфазной цепи служат два однофазных ваттметра, включенных по схеме рис. 58. При включении только ламп показания приборов были: IA = IB = IC = 2 А, UAB = 130 В, Р` = 225 Вт и Р`` = 225 Вт.После присоединения трехфазного электродвигателя показания тех же приборов стали: IA = IB =IC = 4.6 A, UAB = 130 В, P` = 520 Вт и P`` = 0.Определить активную мощность цепи в обоих случаях и тангенс угла сдвига фаз.
- Для измерения взаимной индуктивности двух индуктивно связанных катушек применена схема, изображенная на рис. 65. При показании амперметра 5 А показание вольтметра было 1.57 В.Определить взаимную индуктивность катушек, если частота 50 Гц и приложенное напряжение синусоидально.
- Для измерения значения сопротивления резистора R собрана схема, изображенная на рис. 11.5. Показания приборов, скорректированные с помощью таблицы поправок, равны I = 0.1 A, U = 12 В. Внутреннее сопротивление амперметра RA = 0.2 Ом. Определить значение сопротивления Rиз, подсчитанное по показаниям приборов; погрешность измерения.
- Для измерения значения сопротивления резистора R собрана схема, изображенная на рис.11.7. Показания приборов скорректированы с помощью таблиц поправок: I=0,1 А; U=11 В. Внутреннее сопротивление вольтметра RV =22 кОм. Определить значение сопротивления Rиз, подсчитанное по показаниям приборов и истинное значение сопротивления R.
- Для измерения мощности в нелинейной электрической цепи с периодическими несинусоидальными токами и напряжениями включен электродинамический ваттметр. Определить показания ваттметра, если ток в последовательной обмотке ваттметра: i = 2 + 3·sin(ω·t), A, а напряжение, приложенное к параллельной обмотке: u = 10·sin(ω·t+60°) + 5·sin(2·ω·t+10°)+1·sin(3·ω·t+30°), B
