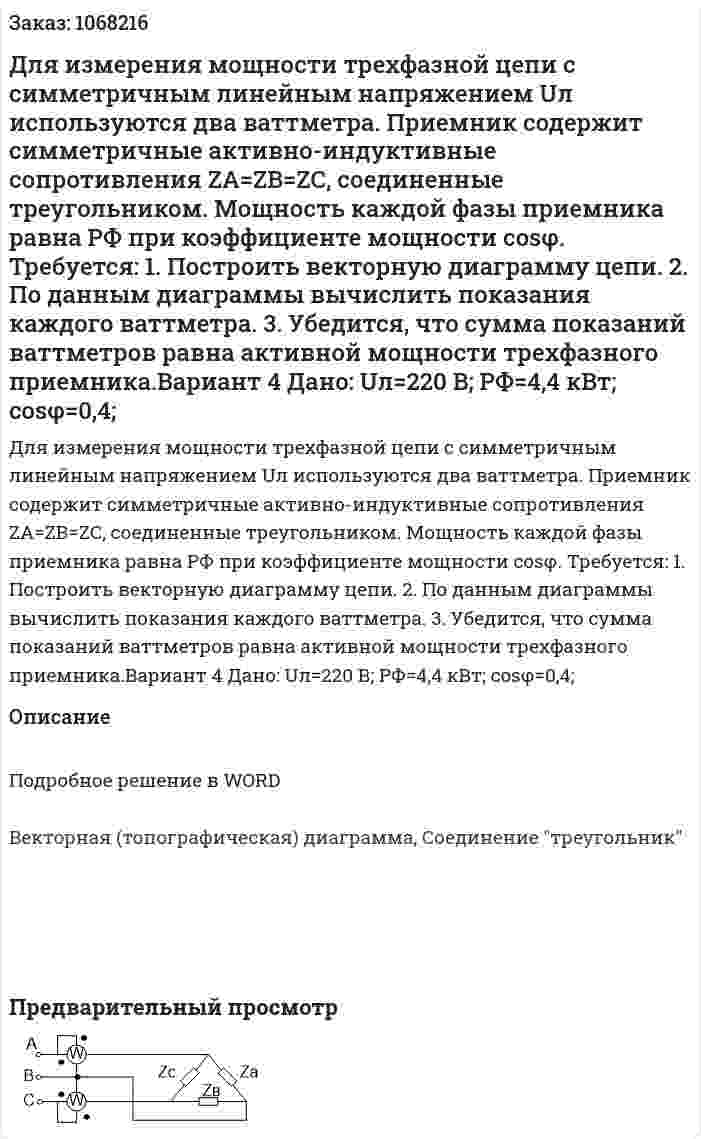

Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл используются два ваттметра. Приемник содержит симметричные активно-индуктивные сопротивления ZА=ZВ=ZС, соединенные треугольником. Мощность каждой фазы приемника равна РФ при коэффициенте мощности cosφ. Требуется: 1. Построить векторную диаграмму цепи. 2. По данным диаграммы вычислить показания каждого ваттметра. 3. Убедится, что сумма показаний ваттметров равна активной мощности трехфазного приемника.Вариант 4 Дано: Uл=220 В; РФ=4,4 кВт; сosφ=0,4;
Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл используются два ваттметра. Приемник содержит симметричные активно-индуктивные сопротивления ZА=ZВ=ZС, соединенные треугольником. Мощность каждой фазы приемника равна РФ при коэффициенте мощности cosφ. Требуется: 1. Построить векторную диаграмму цепи. 2. По данным диаграммы вычислить показания каждого ваттметра. 3. Убедится, что сумма показаний ваттметров равна активной мощности трехфазного приемника.Вариант 4 Дано: Uл=220 В; РФ=4,4 кВт; сosφ=0,4;
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма, Соединение "треугольник"
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл используются два ваттметра (рисунок). Приемник содержит симметричные активно-индуктивные сопротивления ZА=ZВ=ZС, соединенные треугольником. Мощность каждой фазы приемника равна РФ при коэффициенте мощности cosφ. Требуется: 1. Построить векторную диаграмму цепи. 2. По данным диаграммы вычислить показания каждого ваттметра. 3. Убедится, что сумма показаний ваттметров равна активной мощности трехфазного приемника. Вариант 1Дано: Uл=127 В; РФ=1,27 кВт; сosφ=0,5;
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл используются два ваттметра (рисунок). Приемник содержит симметричные активно-индуктивные сопротивления ZА=ZВ=ZС, соединенные треугольником. Мощность каждой фазы приемника равна РФ при коэффициенте мощности cosφ. Требуется: 1. Построить векторную диаграмму цепи. 2. По данным диаграммы вычислить показания каждого ваттметра. 3. Убедится, что сумма показаний ваттметров равна активной мощности трехфазного приемника. Вариант 1Дано: Uл=127 В; РФ=1,27 кВт; сosφ=0,5;
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл используются два ваттметра (рисунок ). Приемник содержит симметричные активно-индуктивные сопротивления ZА=ZВ=ZС , соединенные треугольником. Мощность каждой фазы приемника равна РФ при коэффициенте мощности cosφ. Требуется: 1. Построить векторную диаграмму цепи. 2. По данным диаграммы вычислить показания каждого ваттметра. 3. Убедится, что сумма показаний ваттметров равна активной мощности трехфазного приемника.Вариант 3 Дано: UЛ=220 В; РФ=2,2 кВт; сosφ=0,5;
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл используются два ваттметра (рисунок ). Приемник содержит симметричные активно-индуктивные сопротивления ZА=ZВ=ZС , соединенные треугольником. Мощность каждой фазы приемника равна РФ при коэффициенте мощности cosφ. Требуется: 1. Построить векторную диаграмму цепи. 2. По данным диаграммы вычислить показания каждого ваттметра. 3. Убедится, что сумма показаний ваттметров равна активной мощности трехфазного приемника.Вариант 3 Дано: UЛ=220 В; РФ=2,2 кВт; сosφ=0,5;
- Для измерения напряжения на зажимах катушки, сопротивление которой r = 20 Ом и индуктивность L = 1 Г, включен вольтметр по схеме рис. 7.6. Сопротивление вольтметра rv = 10 кОм. Можно ли, не отсоединяя вольтметр от катушки, при помощи ключа отключить катушку от сети напряжением U = 100 В?
- Для измерения напряжения на зажимах катушки, сопротивление которой r = 20 Ом и индуктивность L = 1 Г, включен вольтметр по схеме рис. 7.6. Сопротивление вольтметра rv = 10 кОм. Можно ли, не отсоединяя вольтметр от катушки, при помощи ключа отключить катушку от сети напряжением U = 100 В?
- Для измерения напряжения на резисторе R в схеме цепи рис. 10.15 использован милливольтметр М4212 класса точности КV = 4,0 с пределом измерения UN = 500 мВ и относительным внутренним сопротивлением RV0 = RV/UN = 700 Ом/В. Определить погрешность метода измерения, если Е = 0,55 В, RЕ = 50 Ом и R = 500 Ом.
- Для измерения мощности в нелинейной электрической цепи с периодическими несинусоидальными токами и напряжениями включен электродинамический ваттметр. Определить показания ваттметра, если ток в последовательной обмотке ваттметра: i = 2 + 3·sin(ω·t), A, а напряжение, приложенное к параллельной обмотке: u = 10·sin(ω·t+60°) + 5·sin(2·ω·t+10°)+1·sin(3·ω·t+30°), B
- Для измерения мощности в нелинейной электрической цепи с периодическими несинусоидальными токами и напряжениями включен электродинамический ваттметр. Определить показания ваттметра, если ток в последовательной обмотке ваттметра: i = 2 + 3·sin(ω·t), A, а напряжение, приложенное к параллельной обмотке: u = 10·sin(ω·t+60°) + 5·sin(2·ω·t+10°)+1·sin(3·ω·t+30°), B
- Для измерения мощности постоянного тока в цепи (рис) используется ваттметр с верхними пределами измерения по току IH = 1 А и по напряжению UH = 150 В. Сопротивление обмотки по току Ra = 0,2 Ом, сопротивление обмотки по напряжению RV = 5 кОм; по какой схеме (а или б) следует включить обмотки ваттметра, чтобы при токе получить наименьшую относительную погрешность результата измерения мощности?
- Для измерения мощности, потребляемой микродвигателем постоянного тока в номинальном режиме, используется малокосинусный ваттметр, последовательная и параллельная цепи которого могут быть соединены двумя способами, как это показано на рис. 3 толстой и тонкой линиями. В табл. 12 приведены номинальные напряжение и ток двигателя. Необходимо подобрать ваттметр, подходящий для такого измерения; а также определить относительную методическую погрешность измерения для двух способов соединения ваттметра; выбрать лучший вариант, пренебрегая погрешностью самого ваттметр.Номинальные напряжение и ток электродвигателя равны U = 80 В, I = 0,32 А
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл=220 В используются два ваттметра. Приемник содержит симметричную активно- индуктивную нагрузку, ZA = ZB = ZC, соединенную звездой. Мощность каждой фазы PФ =380 кВт при cosφ = 0.6, φ=53°. Требуется: 1) Построить векторную диаграмму цепи; 2) По данным диаграммы определить показания каждого ваттметра; 3) Показать, что сумма показаний ваттметров равна активной трехфазной мощности приемника.
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл=220 В используются два ваттметра. Приемник содержит симметричную активно- индуктивную нагрузку, ZA = ZB = ZC, соединенную звездой. Мощность каждой фазы PФ =380 кВт при cosφ = 0.6, φ=53°. Требуется: 1) Построить векторную диаграмму цепи; 2) По данным диаграммы определить показания каждого ваттметра; 3) Показать, что сумма показаний ваттметров равна активной трехфазной мощности приемника.
- Для измерения мощности трехфазной цепи с симметричным линейным напряжением Uл используются два ваттметра. Приемник содержит симметричные активно-индуктивные сопротивления ZА=ZВ=ZС, соединенные треугольником. Мощность каждой фазы приемника равна РФ при коэффициенте мощности cosφ. Требуется: 1. Построить векторную диаграмму цепи. 2. По данным диаграммы вычислить показания каждого ваттметра. 3. Убедится, что сумма показаний ваттметров равна активной мощности трехфазного приемника.Вариант 4 Дано: Uл=220 В; РФ=4,4 кВт; сosφ=0,4;
