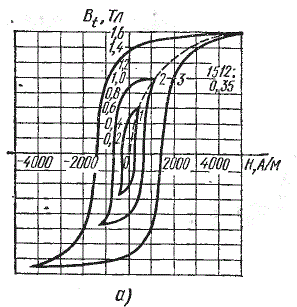

Для катушки с магнитопроводом из листовой электротехнической стали 1512 при трех значениях синусоидального напряжения (f = 50 Гц) были получены с помощью осциллографа три динамические петли перемагничивания Bt(Ht) изображенные на рис. 8.4, а. Амплитудные значения магнитной индукции этих петель Вm = 0,6; 1; 1,6 Тл. Магнитопровод имеет площадь поперечного сечения sс = 10 см2, средняя длина магнитной линии lср = 30 см, число витков катушки ω = 150. Потокосцеплением рассеяния и активным сопротивлением обмотки пренебречь. Определить действующие напряжения, соответствующие заданным значениям Вm, и построить кривые мгновенного тока в катушке i(t).
