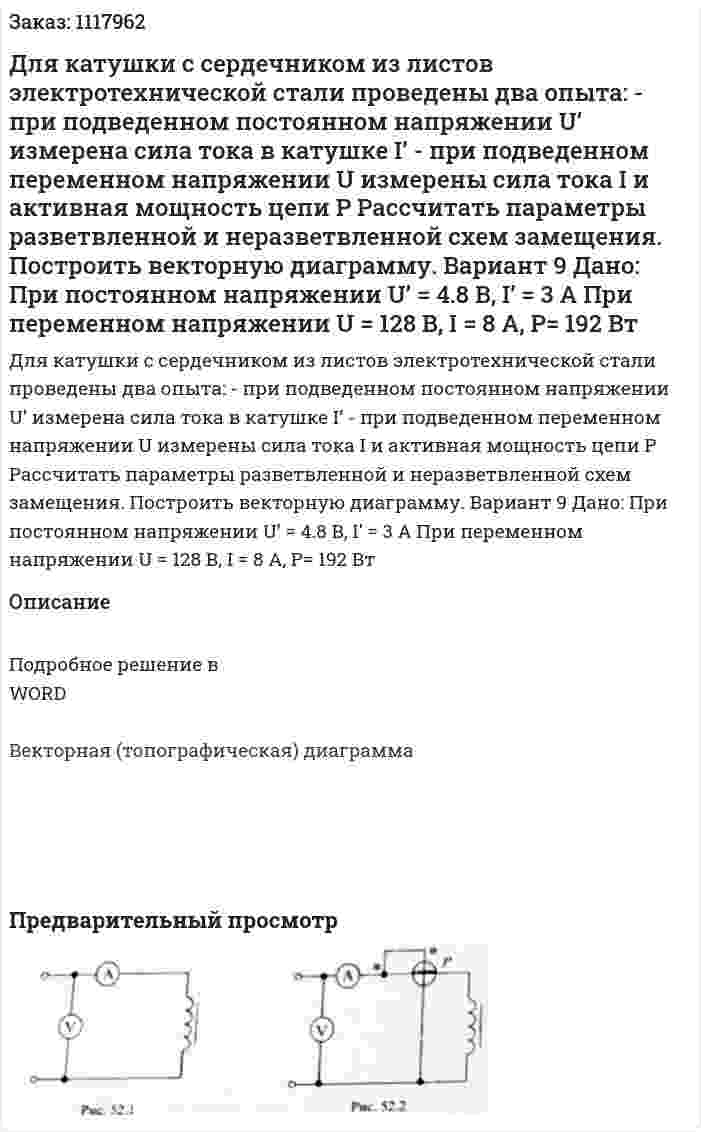

Заказ: 1117962

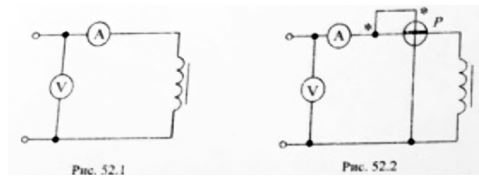

Для катушки с сердечником из листов электротехнической стали проведены два опыта: - при подведенном постоянном напряжении U’ измерена сила тока в катушке I’ - при подведенном переменном напряжении U измерены сила тока I и активная мощность цепи P Рассчитать параметры разветвленной и неразветвленной схем замещения. Построить векторную диаграмму. Вариант 9 Дано: При постоянном напряжении U’ = 4.8 В, I’ = 3 A При переменном напряжении U = 128 В, I = 8 A, P= 192 Вт
Для катушки с сердечником из листов электротехнической стали проведены два опыта: - при подведенном постоянном напряжении U’ измерена сила тока в катушке I’ - при подведенном переменном напряжении U измерены сила тока I и активная мощность цепи P Рассчитать параметры разветвленной и неразветвленной схем замещения. Построить векторную диаграмму. Вариант 9 Дано: При постоянном напряжении U’ = 4.8 В, I’ = 3 A При переменном напряжении U = 128 В, I = 8 A, P= 192 Вт
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
