Заказ: 1080553

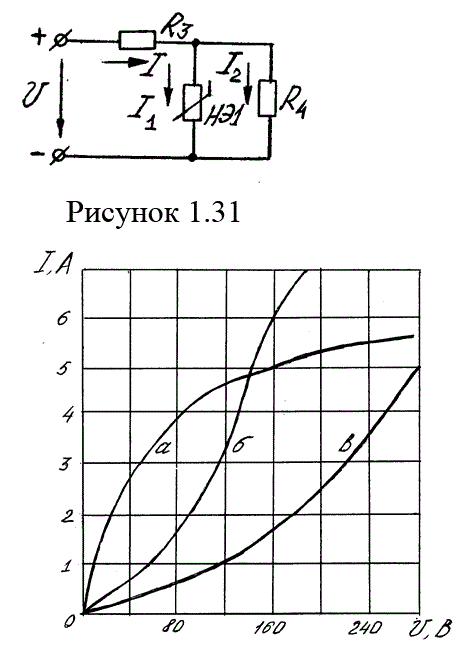

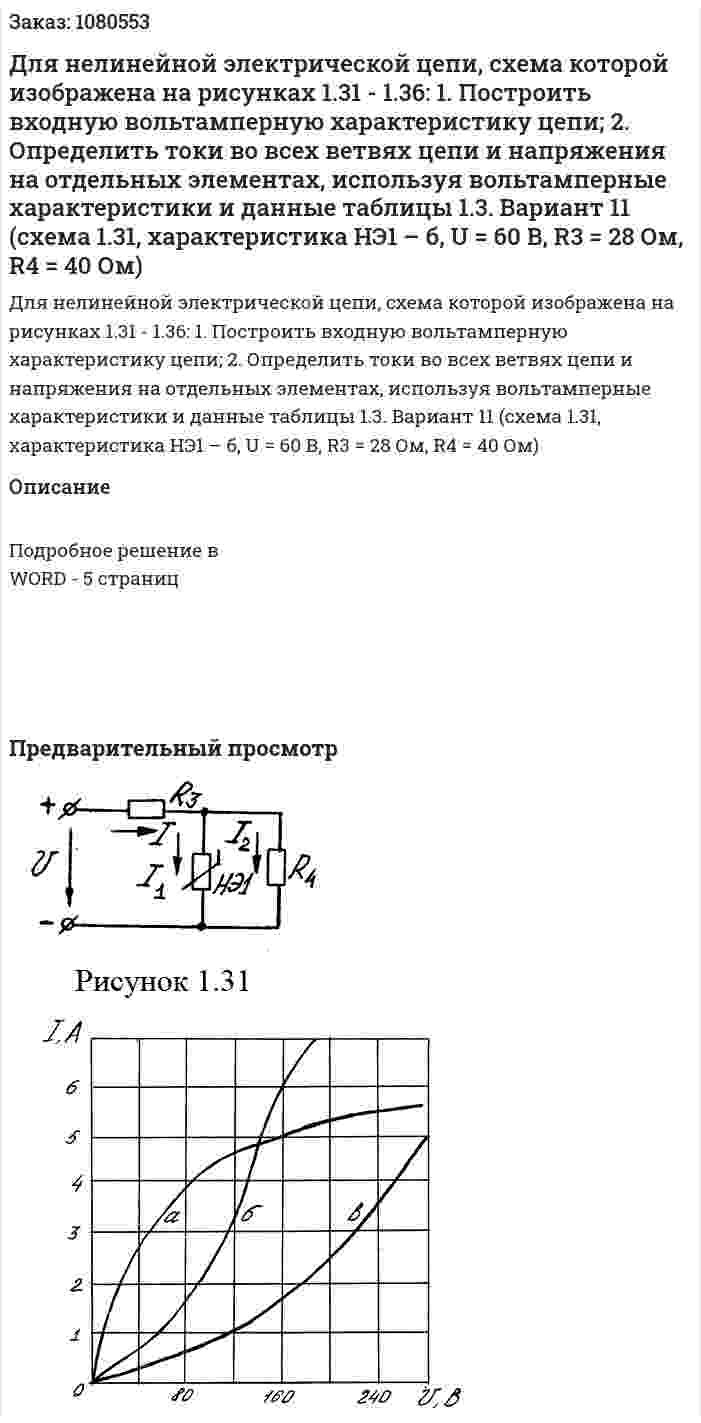

Для нелинейной электрической цепи, схема которой изображена на рисунках 1.31 - 1.36: 1. Построить входную вольтамперную характеристику цепи; 2. Определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя вольтамперные характеристики и данные таблицы 1.3. Вариант 11 (схема 1.31, характеристика НЭ1 – б, U = 60 В, R3 = 28 Ом, R4 = 40 Ом)
Для нелинейной электрической цепи, схема которой изображена на рисунках 1.31 - 1.36: 1. Построить входную вольтамперную характеристику цепи; 2. Определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя вольтамперные характеристики и данные таблицы 1.3. Вариант 11 (схема 1.31, характеристика НЭ1 – б, U = 60 В, R3 = 28 Ом, R4 = 40 Ом)
Описание
Подробное решение в WORD - 5 страниц
