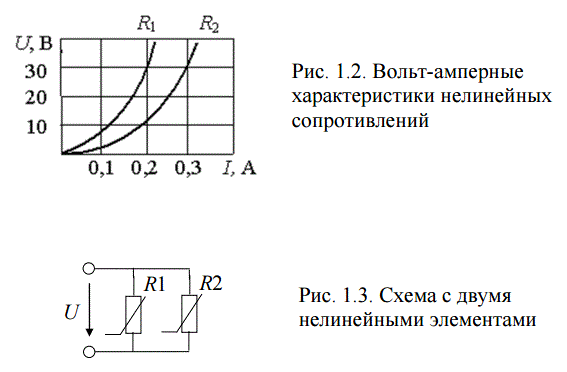

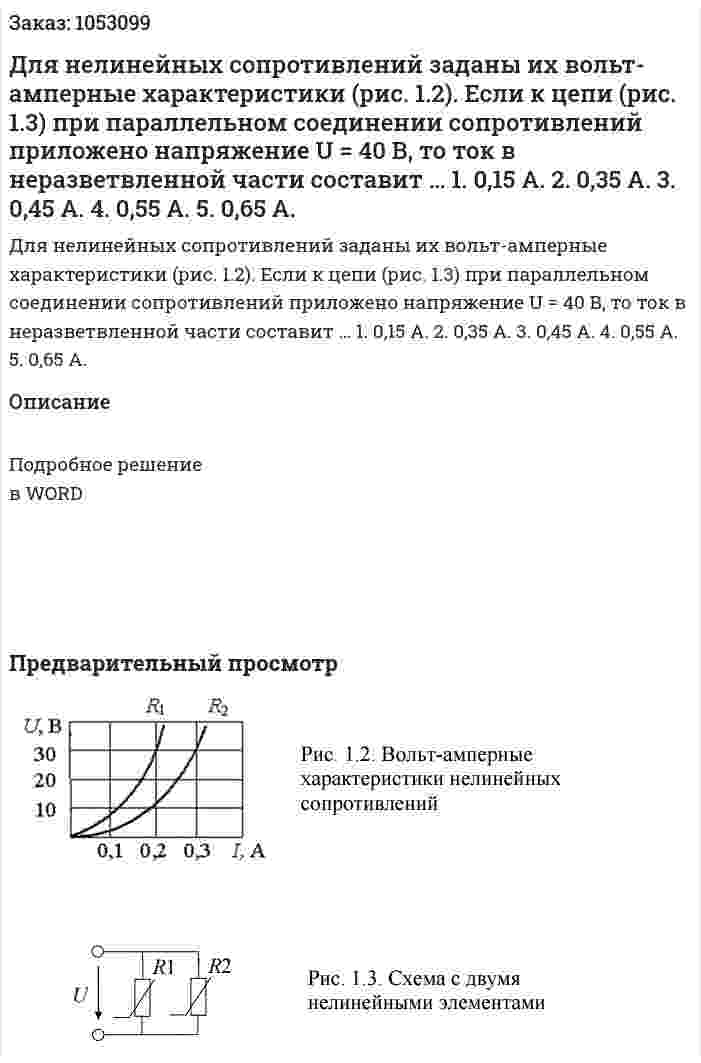

Для нелинейных сопротивлений заданы их вольт-амперные характеристики (рис. 1.2). Если к цепи (рис. 1.3) при параллельном соединении сопротивлений приложено напряжение U = 40 В, то ток в неразветвленной части составит … 1. 0,15 A. 2. 0,35 A. 3. 0,45 A. 4. 0,55 A. 5. 0,65 A.
Для нелинейных сопротивлений заданы их вольт-амперные характеристики (рис. 1.2). Если к цепи (рис. 1.3) при параллельном соединении сопротивлений приложено напряжение U = 40 В, то ток в неразветвленной части составит … 1. 0,15 A. 2. 0,35 A. 3. 0,45 A. 4. 0,55 A. 5. 0,65 A.
Описание
Подробное решение в WORD
- Для нелинейных сопротивлений заданы их вольт-амперные характеристики (рис. 1.2). Если к цепи (рис. 1.3) при параллельном соединении сопротивлений приложено напряжение U = 40 В, то ток в неразветвленной части составит … 1. 0,15 A. 2. 0,35 A. 3. 0,45 A. 4. 0,55 A. 5. 0,65 A.
- Для неразветвленной цепи однофазного переменного тока с активным, индуктивным и емкостным сопротивлениями, питающей объект тыла, определить величины, которые не указаны в условиях задачи: 1) Z – полное сопротивление цепи 2) I - ток цепи 3) U – напряжение, приложенное к цепи 4) φ – угол сдвига фаз между током и напряжением 5) S – полную мощность, ВА; P – активную мощность, Вт; Q – реактивную мощность, вар 6) L – величины индуктивностей цепи, Гн 7) С- величины емкостей цепи, Ф Построить в масштабе векторную диаграмму и кратко описать порядок ее построения, указав, в какую сторону и почему направлен каждый вектор. Проверить решение задачи, сравнивая значения приложенного напряжения U и угла сдвига фаз φ цепи, полученные расчетным путем или заданные в условиях, с результатами измерений по векторной диаграмме. При расхождении найти ошибку. Вариант: 27, взвод 3 (f = 100 Гц) Дано: Вариант схемы 6 R1 = 4 Ом, L1 = 0.01 Гн, L2 = 0.015 Гн, С1 = 400 мкФ, I = 4 A Найти: U, P, Q, S, Z, cosφ, XL1, XL2, XC1 - ?
- Для неразветвленной цепи однофазного переменного тока с активным, индуктивным и емкостным сопротивлениями, питающей объект тыла, определить величины, которые не указаны в условиях задачи: 1) Z – полное сопротивление цепи 2) I - ток цепи 3) U – напряжение, приложенное к цепи 4) φ – угол сдвига фаз между током и напряжением 5) S – полную мощность, ВА; P – активную мощность, Вт; Q – реактивную мощность, вар 6) L – величины индуктивностей цепи, Гн 7) С- величины емкостей цепи, Ф Построить в масштабе векторную диаграмму и кратко описать порядок ее построения, указав, в какую сторону и почему направлен каждый вектор. Проверить решение задачи, сравнивая значения приложенного напряжения U и угла сдвига фаз φ цепи, полученные расчетным путем или заданные в условиях, с результатами измерений по векторной диаграмме. При расхождении найти ошибку. Вариант: 27, взвод 3 (f = 100 Гц) Дано: Вариант схемы 6 R1 = 4 Ом, L1 = 0.01 Гн, L2 = 0.015 Гн, С1 = 400 мкФ, I = 4 A Найти: U, P, Q, S, Z, cosφ, XL1, XL2, XC1 - ?
- Для неразветвленной цепи переменного тока, заданной для каждого варианта значениями параметров, указанных в табл.1, определить недостающие параметры при работе цепи в режиме резонанса напряжений Вариант 4
- Для неразветвленной цепи переменного тока, заданной для каждого варианта значениями параметров, указанных в табл.1, определить недостающие параметры при работе цепи в режиме резонанса напряжений Вариант 4
- Для неразветвленной цепи переменного тока с активными и индуктивными сопротивлениями определить величины, которые не даны в условиях задачи: 1) Z - полное сопротивление цепи, Ом; 2) I - ток цепи, А; 3) U - напряжение, приложенное к цепи, В; 4) φ - угол сдвига фаз между током и напряжением; 5) S - полную, ВА; Р - активную, Вт; Q - реактивную, ВАР, мощности цепи. Построить в масштабе векторную диаграмму цепи и кратко описать порядок ее построения, указав, в какую сторону и почему направлен каждый вектор. Проверить решение задачи, сравнивая величины приложенного напряжения U и угла сдвига фаз, полученные расчетным путем, или заданные в условиях, с результатами подсчета по векторной диаграмме. При расхождении найти ошибку. Вариант 02R1 = 30 ОмR2 = 34 ОсXL1 = 48 Ом I = 2 A
- Для неразветвленной цепи переменного тока с активными и индуктивными сопротивлениями определить величины, которые не даны в условиях задачи: 1) Z - полное сопротивление цепи, Ом; 2) I - ток цепи, А; 3) U - напряжение, приложенное к цепи, В; 4) φ - угол сдвига фаз между током и напряжением; 5) S - полную, ВА; Р - активную, Вт; Q - реактивную, ВАР, мощности цепи. Построить в масштабе векторную диаграмму цепи и кратко описать порядок ее построения, указав, в какую сторону и почему направлен каждый вектор. Проверить решение задачи, сравнивая величины приложенного напряжения U и угла сдвига фаз, полученные расчетным путем, или заданные в условиях, с результатами подсчета по векторной диаграмме. При расхождении найти ошибку. Вариант 02R1 = 30 ОмR2 = 34 ОсXL1 = 48 Ом I = 2 A
- Для нелинейной цепи задана зависимость тока от входного напряжения (см. рис.), если U = 6 В R1 = 1,0 кОм, то напряжение U2 на нелинейном элементе равно (В). 1) 6 2) 8 3) 4 4) 2,5
- Для нелинейной цепи рассчитать токи в ветвях и определить статическое Rст и дифференциальное Rдиф сопротивления нелинейного элемента (НЭ) R1 = 10 Ом, R2 = 30 Ом, e1 = 160 В, e2 = 200 В, J = 4 A Вольт-амперная характеристика НЭ задана в виде графика.
- Для нелинейной цепи рассчитать токи в ветвях и определить статическое Rст и дифференциальное Rдиф сопротивления нелинейного элемента (НЭ) R1 = 10 Ом, R2 = 30 Ом, e1 = 160 В, e2 = 200 В, J = 4 A Вольт-амперная характеристика НЭ задана в виде графика.
- Для нелинейной электрической цепи, схема которой изображена на рисунках 1.31 - 1.36: 1. Построить входную вольтамперную характеристику цепи; 2. Определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя вольтамперные характеристики и данные таблицы 1.3. Вариант 11 (схема 1.31, характеристика НЭ1 – б, U = 60 В, R3 = 28 Ом, R4 = 40 Ом)
- Для нелинейной электрической цепи, схема которой изображена на рисунках 1.31 - 1.36: 1. Построить входную вольтамперную характеристику цепи; 2. Определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя вольтамперные характеристики и данные таблицы 1.3. Вариант 11 (схема 1.31, характеристика НЭ1 – б, U = 60 В, R3 = 28 Ом, R4 = 40 Ом)
- Для нелинейной электрической цепи, схема которой изображена на рисунках 1.31 - 1.36: 1. Построить входную вольтамперную характеристику цепи; 2. Определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя вольтамперные характеристики и данные таблицы 1.3. Вариант 5 (схема 1.33, характеристика НЭ1 – а, НЭ2 – в, U = 140 В, R3 = 26 Ом)
- Для нелинейной электрической цепи, схема которой изображена на рисунках 1.31 - 1.36: 1. Построить входную вольтамперную характеристику цепи; 2. Определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя вольтамперные характеристики и данные таблицы 1.3. Вариант 5 (схема 1.33, характеристика НЭ1 – а, НЭ2 – в, U = 140 В, R3 = 26 Ом)
