Ирина Эланс
Заказ: 1010416

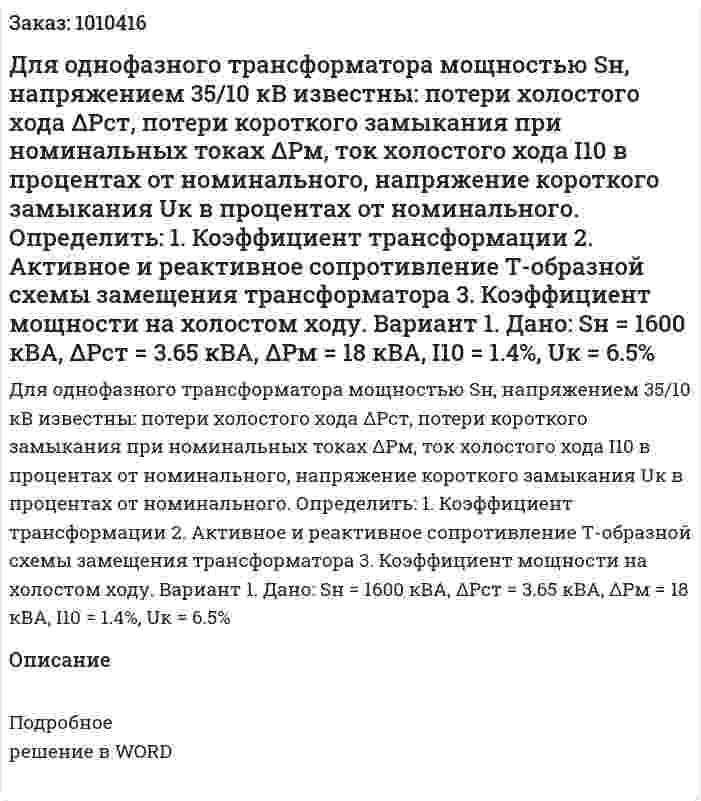

Для однофазного трансформатора мощностью Sн, напряжением 35/10 кВ известны: потери холостого хода ΔPст, потери короткого замыкания при номинальных токах ΔPм, ток холостого хода I10 в процентах от номинального, напряжение короткого замыкания Uк в процентах от номинального. Определить: 1. Коэффициент трансформации 2. Активное и реактивное сопротивление Т-образной схемы замещения трансформатора 3. Коэффициент мощности на холостом ходу. Вариант 1. Дано: Sн = 1600 кВА, ΔPст = 3.65 кВА, ΔPм = 18 кВА, I10 = 1.4%, Uк = 6.5%
Для однофазного трансформатора мощностью Sн, напряжением 35/10 кВ известны: потери холостого хода ΔPст, потери короткого замыкания при номинальных токах ΔPм, ток холостого хода I10 в процентах от номинального, напряжение короткого замыкания Uк в процентах от номинального. Определить: 1. Коэффициент трансформации 2. Активное и реактивное сопротивление Т-образной схемы замещения трансформатора 3. Коэффициент мощности на холостом ходу. Вариант 1. Дано: Sн = 1600 кВА, ΔPст = 3.65 кВА, ΔPм = 18 кВА, I10 = 1.4%, Uк = 6.5%
Описание
Подробное решение в WORD
