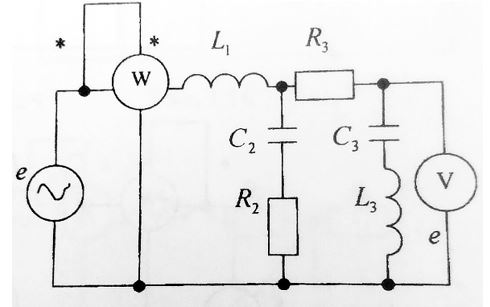

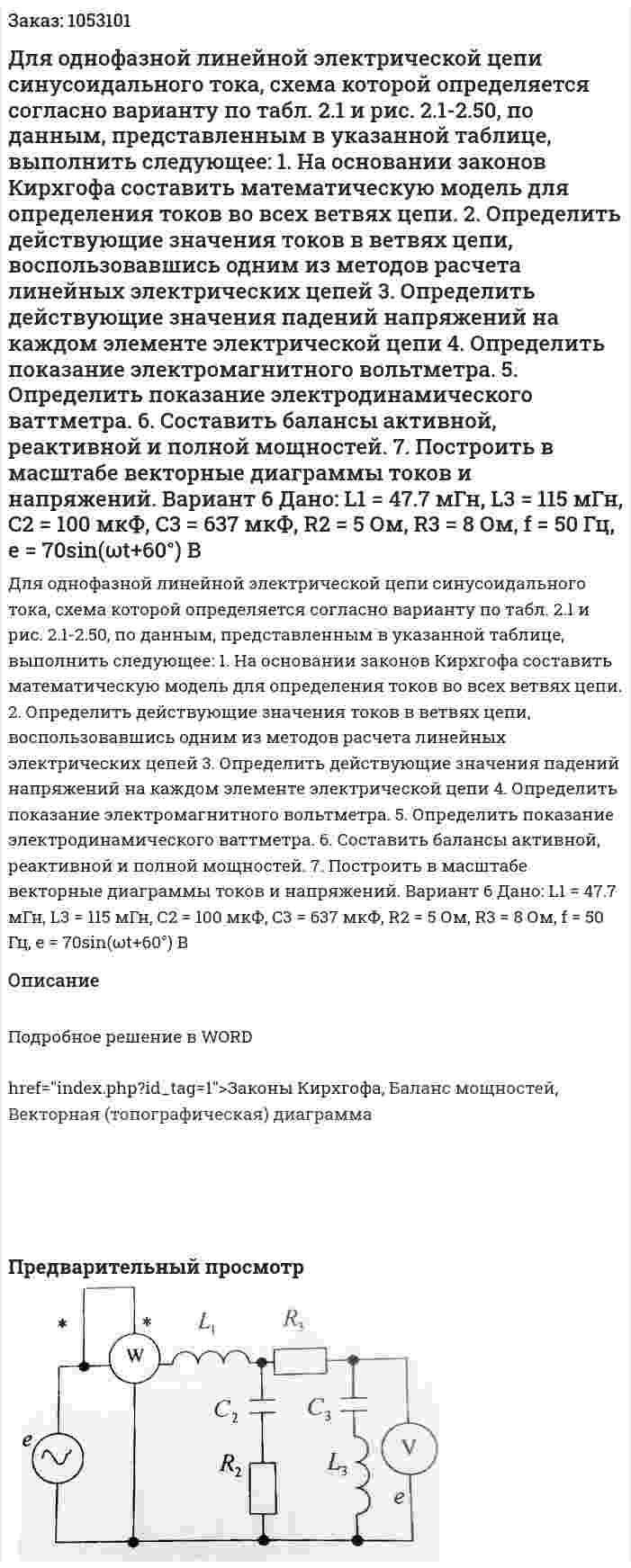

Для однофазной линейной электрической цепи синусоидального тока, схема которой определяется согласно варианту по табл. 2.1 и рис. 2.1-2.50, по данным, представленным в указанной таблице, выполнить следующее: 1. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи. 2. Определить действующие значения токов в ветвях цепи, воспользовавшись одним из методов расчета линейных электрических цепей 3. Определить действующие значения падений напряжений на каждом элементе электрической цепи 4. Определить показание электромагнитного вольтметра. 5. Определить показание электродинамического ваттметра. 6. Составить балансы активной, реактивной и полной мощностей. 7. Построить в масштабе векторные диаграммы токов и напряжений. Вариант 6 Дано: L1 = 47.7 мГн, L3 = 115 мГн, С2 = 100 мкФ, C3 = 637 мкФ, R2 = 5 Ом, R3 = 8 Ом, f = 50 Гц, e = 70sin(ωt+60°) В
Для однофазной линейной электрической цепи синусоидального тока, схема которой определяется согласно варианту по табл. 2.1 и рис. 2.1-2.50, по данным, представленным в указанной таблице, выполнить следующее: 1. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи. 2. Определить действующие значения токов в ветвях цепи, воспользовавшись одним из методов расчета линейных электрических цепей 3. Определить действующие значения падений напряжений на каждом элементе электрической цепи 4. Определить показание электромагнитного вольтметра. 5. Определить показание электродинамического ваттметра. 6. Составить балансы активной, реактивной и полной мощностей. 7. Построить в масштабе векторные диаграммы токов и напряжений. Вариант 6 Дано: L1 = 47.7 мГн, L3 = 115 мГн, С2 = 100 мкФ, C3 = 637 мкФ, R2 = 5 Ом, R3 = 8 Ом, f = 50 Гц, e = 70sin(ωt+60°) В
Описание
Подробное решение в WORD
Законы Кирхгофа, Баланс мощностей, Векторная (топографическая) диаграмма
- Для однофазной линейной электрической цепи синусоидального тока, схема которой определяется согласно варианту по табл. 2.1 и рис. 2.1-2.50, по данным, представленным в указанной таблице, выполнить следующее: 1. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи. 2. Определить действующие значения токов в ветвях цепи, воспользовавшись одним из методов расчета линейных электрических цепей 3. Определить действующие значения падений напряжений на каждом элементе электрической цепи 4. Определить показание электромагнитного вольтметра. 5. Определить показание электродинамического ваттметра. 6. Составить балансы активной, реактивной и полной мощностей. 7. Построить в масштабе векторные диаграммы токов и напряжений. Вариант 8 Дано: L2 = 20 мГн, С1 = 10 мкФ, C3 = 50 мкФ, R1 = 15 Ом, R2 = 10 Ом, R3 = 30 Ом, f = 500 Гц, e = 200sin(ωt+45°) В
- Для однофазной линейной электрической цепи синусоидального тока, схема которой определяется согласно варианту по табл. 2.1 и рис. 2.1-2.50, по данным, представленным в указанной таблице, выполнить следующее: 1. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи. 2. Определить действующие значения токов в ветвях цепи, воспользовавшись одним из методов расчета линейных электрических цепей 3. Определить действующие значения падений напряжений на каждом элементе электрической цепи 4. Определить показание электромагнитного вольтметра. 5. Определить показание электродинамического ваттметра. 6. Составить балансы активной, реактивной и полной мощностей. 7. Построить в масштабе векторные диаграммы токов и напряжений. Вариант 8 Дано: L2 = 20 мГн, С1 = 10 мкФ, C3 = 50 мкФ, R1 = 15 Ом, R2 = 10 Ом, R3 = 30 Ом, f = 500 Гц, e = 200sin(ωt+45°) В
- Для однофазной линейной электрической цепи синусоидального тока, схема которой определяется согласно варианту по табл. 2.1 и рис. 2.1-2.50, по данным, представленным в указанной таблице, выполнить следующее: 1. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи. 2. Определить действующие значения токов в ветвях цепи, воспользовавшись одним из методов расчета линейных электрических цепей 3. Определить действующие значения падений напряжений на каждом элементе электрической цепи 4. Определить показание электромагнитного вольтметра. 5. Определить показание электродинамического ваттметра. 6. Составить балансы активной, реактивной и полной мощностей. 7. Построить в масштабе векторные диаграммы токов и напряжений. Вариант 9 Дано: L1 = 25 мГн, L2 = 32 мГн, , L3 = 36 мГн, C3 = 8 мкФ, R1 = 60 Ом, R3 = 50 Ом, f = 300 Гц, e = 60sin(ωt+60°) В
- Для однофазной линейной электрической цепи синусоидального тока, схема которой определяется согласно варианту по табл. 2.1 и рис. 2.1-2.50, по данным, представленным в указанной таблице, выполнить следующее: 1. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи. 2. Определить действующие значения токов в ветвях цепи, воспользовавшись одним из методов расчета линейных электрических цепей 3. Определить действующие значения падений напряжений на каждом элементе электрической цепи 4. Определить показание электромагнитного вольтметра. 5. Определить показание электродинамического ваттметра. 6. Составить балансы активной, реактивной и полной мощностей. 7. Построить в масштабе векторные диаграммы токов и напряжений. Вариант 9 Дано: L1 = 25 мГн, L2 = 32 мГн, , L3 = 36 мГн, C3 = 8 мкФ, R1 = 60 Ом, R3 = 50 Ом, f = 300 Гц, e = 60sin(ωt+60°) В
- Для однофазных схем электрической цепи, изображенных на схемах, определить токи и составить баланс мощностей. Значение сопротивлений и напряжение на зажимах цепи приведены в табл. 1. Вариант 1
- Для однофазных схем электрической цепи, изображенных на схемах, определить токи и составить баланс мощностей. Значение сопротивлений и напряжение на зажимах цепи приведены в табл. 1. Вариант 1
- Для окислительно-восстановительного элемента Pt│A, B ││ C, Д │Pt: 8.1. Записать стандартные электродные потенциалы и определить, какой электрод является отрицательным (анодом), а какой положительным (катодом); 8.2. Написать электронные уравнения процессов, протекающих на каждом электроде, и суммарное уравнение реакции, протекающей в окислительно-восстановительном элементе; 8.3. Вычислить стандартную электродвижущую силу (ЭДС) ε элемента и константу химического равновесия; 8.4. Вычислить ЭДС ε элемента (Т=298 К), соответствующую заданным активностям окисленной и восстановленной формы веществ. Принять аН2О=1; аН+ = 0,2.
- Для однофазного трансформатора мощностью Sн, напряжением 35/10 кВ известны: потери холостого хода ΔPст, потери короткого замыкания при номинальных токах ΔPм, ток холостого хода I10 в процентах от номинального, напряжение короткого замыкания Uк в процентах от номинального. Определить: 1. Коэффициент трансформации 2. Активное и реактивное сопротивление Т-образной схемы замещения трансформатора 3. Коэффициент мощности на холостом ходу. Вариант 1. Дано: Sн = 1600 кВА, ΔPст = 3.65 кВА, ΔPм = 18 кВА, I10 = 1.4%, Uк = 6.5%
- Для однофазного трансформатора мощностью Sн, напряжением 35/10 кВ известны: потери холостого хода ΔPст, потери короткого замыкания при номинальных токах ΔPм, ток холостого хода I10 в процентах от номинального, напряжение короткого замыкания Uк в процентах от номинального. Определить: 1. Коэффициент трансформации 2. Активное и реактивное сопротивление Т-образной схемы замещения трансформатора 3. Коэффициент мощности на холостом ходу. Вариант 1. Дано: Sн = 1600 кВА, ΔPст = 3.65 кВА, ΔPм = 18 кВА, I10 = 1.4%, Uк = 6.5%
- Для однофазного трансформатора мощностью Sн, напряжением 35/10 кВ известны: потери холостого хода ΔPст, потери короткого замыкания при номинальных токах ΔPм, ток холостого хода I10 в процентах от номинального, напряжение короткого замыкания Uк в процентах от номинального. Определить: 1. Коэффициент трансформации 2. Активное и реактивное сопротивление Т-образной схемы замещения трансформатора 3. Коэффициент мощности на холостом ходу. Вариант 9. Дано: Sн = 80000 кВА, ΔPст = 60.0 кВА, ΔPм = 280.0 кВА, I10 = 0.3%, Uк = 9.5%
- Для однофазного трансформатора мощностью Sн, напряжением 35/10 кВ известны: потери холостого хода ΔPст, потери короткого замыкания при номинальных токах ΔPм, ток холостого хода I10 в процентах от номинального, напряжение короткого замыкания Uк в процентах от номинального. Определить: 1. Коэффициент трансформации 2. Активное и реактивное сопротивление Т-образной схемы замещения трансформатора 3. Коэффициент мощности на холостом ходу. Вариант 9. Дано: Sн = 80000 кВА, ΔPст = 60.0 кВА, ΔPм = 280.0 кВА, I10 = 0.3%, Uк = 9.5%
- Для однофазной линейной электрической цепи синусоидального тока, схема которой определяется согласно варианту по табл. 2.1 и рис. 2.1-2.50, по данным, представленным в указанной таблице, выполнить следующее: 1. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи. 2. Определить действующие значения токов в ветвях цепи, воспользовавшись одним из методов расчета линейных электрических цепей 3. Определить действующие значения падений напряжений на каждом элементе электрической цепи 4. Определить показание электромагнитного вольтметра. 5. Определить показание электродинамического ваттметра. 6. Составить балансы активной, реактивной и полной мощностей. 7. Построить в масштабе векторные диаграммы токов и напряжений. Вариант 1 Дано: L1 = 6.38 мГн, L3 = 5,46 мГн, С2 = 10,6 мкФ, R1 = 10 Ом, R2 = 10 Ом, R3 = 10 Ом, f = 500 Гц, e = 100sin(ωt+20°) В
- Для однофазной линейной электрической цепи синусоидального тока, схема которой определяется согласно варианту по табл. 2.1 и рис. 2.1-2.50, по данным, представленным в указанной таблице, выполнить следующее: 1. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи. 2. Определить действующие значения токов в ветвях цепи, воспользовавшись одним из методов расчета линейных электрических цепей 3. Определить действующие значения падений напряжений на каждом элементе электрической цепи 4. Определить показание электромагнитного вольтметра. 5. Определить показание электродинамического ваттметра. 6. Составить балансы активной, реактивной и полной мощностей. 7. Построить в масштабе векторные диаграммы токов и напряжений. Вариант 1 Дано: L1 = 6.38 мГн, L3 = 5,46 мГн, С2 = 10,6 мкФ, R1 = 10 Ом, R2 = 10 Ом, R3 = 10 Ом, f = 500 Гц, e = 100sin(ωt+20°) В
- Для однофазной линейной электрической цепи синусоидального тока, схема которой определяется согласно варианту по табл. 2.1 и рис. 2.1-2.50, по данным, представленным в указанной таблице, выполнить следующее: 1. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи. 2. Определить действующие значения токов в ветвях цепи, воспользовавшись одним из методов расчета линейных электрических цепей 3. Определить действующие значения падений напряжений на каждом элементе электрической цепи 4. Определить показание электромагнитного вольтметра. 5. Определить показание электродинамического ваттметра. 6. Составить балансы активной, реактивной и полной мощностей. 7. Построить в масштабе векторные диаграммы токов и напряжений. Вариант 6 Дано: L1 = 47.7 мГн, L3 = 115 мГн, С2 = 100 мкФ, C3 = 637 мкФ, R2 = 5 Ом, R3 = 8 Ом, f = 50 Гц, e = 70sin(ωt+60°) В
