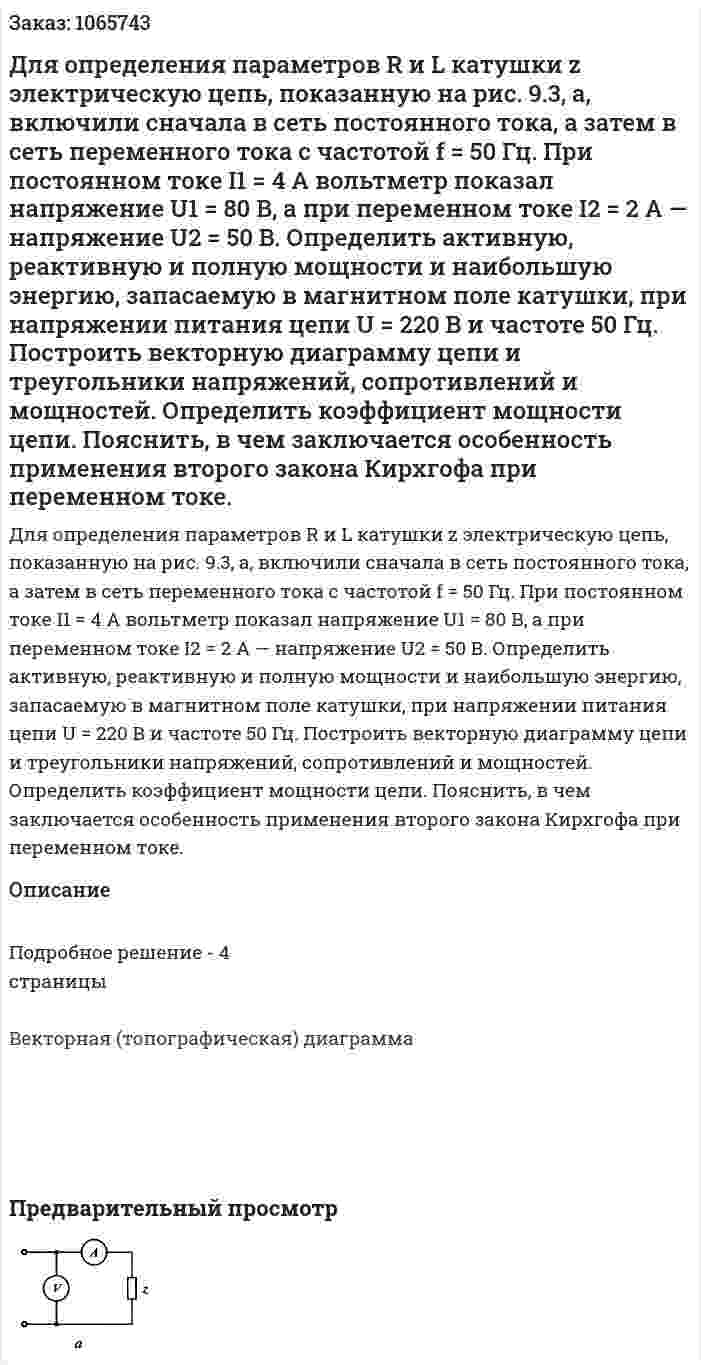

Для определения параметров R и L катушки z электрическую цепь, показанную на рис. 9.3, а, включили сначала в сеть постоянного тока, а затем в сеть переменного тока с частотой f = 50 Гц. При постоянном токе I1 = 4 А вольтметр показал напряжение U1 = 80 В, а при переменном токе I2 = 2 А — напряжение U2 = 50 В. Определить активную, реактивную и полную мощности и наибольшую энергию, запасаемую в магнитном поле катушки, при напряжении питания цепи U = 220 В и частоте 50 Гц. Построить векторную диаграмму цепи и треугольники напряжений, сопротивлений и мощностей. Определить коэффициент мощности цепи. Пояснить, в чем заключается особенность применения второго закона Кирхгофа при переменном токе.
Для определения параметров R и L катушки z электрическую цепь, показанную на рис. 9.3, а, включили сначала в сеть постоянного тока, а затем в сеть переменного тока с частотой f = 50 Гц. При постоянном токе I1 = 4 А вольтметр показал напряжение U1 = 80 В, а при переменном токе I2 = 2 А — напряжение U2 = 50 В. Определить активную, реактивную и полную мощности и наибольшую энергию, запасаемую в магнитном поле катушки, при напряжении питания цепи U = 220 В и частоте 50 Гц. Построить векторную диаграмму цепи и треугольники напряжений, сопротивлений и мощностей. Определить коэффициент мощности цепи. Пояснить, в чем заключается особенность применения второго закона Кирхгофа при переменном токе.
Описание
Подробное решение - 4 страницы
Векторная (топографическая) диаграмма
- Для определения параметров активного двухполюсника (рис.1.22) были проведены два опыта: холостого хода (рис.1.22,а) и короткого замыкания (рис.1.22,б). При этом приборы показали: вольтметр U = 20 В, амперметр Iк = 10 А. Определить Е и Rвт.
- Для определения параметров активного двухполюсника (рис.1.22) были проведены два опыта: холостого хода (рис.1.22,а) и короткого замыкания (рис.1.22,б). При этом приборы показали: вольтметр U = 20 В, амперметр Iк = 10 А. Определить Е и Rвт.
- Для определения параметров индуктивной катушки использован метод амперметра—вольтметра — ваттметра (рис. 10.24). Приборы показали: амперметр (Э3665/3, KA = 1,5, INA = 5А) - I = 5 А, вольтметр (Д128/1, КV = 1,5, UNV = 75 В) - U = 60 В, ваттметр (Д5004/1, KW = 0,5, INW = 5 A, UNW = 150 В) - Р = 75 Вт. Найти погрешности определения активного сопротивления и коэффициента мощности cosφ катушки без учета влияния сопротивления приборов.
- Для определения параметров катушки (r,L), измерены подведенное к катушке напряжение и ток в ней при: а) f1 = 0 Гц, U1 = 200 В; I1 = 2 А; б) f2 = 600 Гц, U2 = 300 В, I2 = 1 А. Рассчитать r, L и ток I3 при f3 = 1200 Гц, U3 = 400 В.
- Для определения параметров катушки (r,L), измерены подведенное к катушке напряжение и ток в ней при: а) f1 = 0 Гц, U1 = 200 В; I1 = 2 А; б) f2 = 600 Гц, U2 = 300 В, I2 = 1 А. Рассчитать r, L и ток I3 при f3 = 1200 Гц, U3 = 400 В.
- Для определения периода решетки на нее направили световой пучок через красный светофильтр, пропускающий лучи с длиной волны 0,76 мкм. Каков период решетки, если на экране, отстоящем от решетки на 1 м, расстояние между спектрами первого порядка равно 15,2 см
- Для определения порядка реакции, протекающей в виде: Cl– + HClO → Cl2 + OH–, брали равными концентрации реагентов и определяли время, за которое концентрация хлорид–ионов уменьшится в 2 раза (τ1/2). Результаты измерения представлены в таблице. Определите порядок реакции (V = const) и запишите кинетическое уравнение этой реакции в дифференциальной форме.
- Для определения момента времени, когда можно включить рубильник, с помощью которого к шинам электростанции присоединяют однофазный синхронный генератор для параллельной работы с другим, уже включенным генератором, пользуются схемами с лампами синхронизации (рис. 86, а и 6). Обосновать наименование каждой из двух схем и объяснить, как следует пользоваться ими при синхронизации.
- Для определения мощности в цепи постоянного тока были измерены напряжение сети U вольтметром класса точности Nв с пределом измерений Um, ток I амперметром класса точности Na с пределом измерений Im . Определить мощность, потребляемую приёмником, а также относительную и абсолютную погрешности её определения Вариант 05 Дано:U=110 В; Um=150 В; I=20 A; Im=30 A; Nв=0,5; Nа=1
- Для определения мощности в цепи постоянного тока были измерены напряжение сети U вольтметром класса точности Nв с пределом измерений Um, ток I амперметром класса точности Na с пределом измерений Im . Определить мощность, потребляемую приёмником, а также относительную и абсолютную погрешности её определения Вариант 71 Дано: U=220 В; Um=300 В; I=350 A; Im=500 A; Nв=1; Nа=1
- Для определения неизвестных параметров катушки (x, r) ее соединили последовательно с резистором, сопротивление которого R = 2 кОм (рисунок 2.60), и измерили напряжения U1 = 45 В, U2 = 20 В и U3 = 30 В. Определить x и r.
- Для определения неизвестных параметров катушки (x, r) ее соединили последовательно с резистором, сопротивление которого R = 2 кОм (рисунок 2.60), и измерили напряжения U1 = 45 В, U2 = 20 В и U3 = 30 В. Определить x и r.
- Для определения обменной емкости сульфоугля им заполнили колонку объемом 200 см3 . Объем пропущенной через колонку воды с жесткостью 7,05 ммоль/л до появления в фильтре Ca2+ составил 11,35 л. Определить обменную емкость катиона в моль/м3.
- Для определения параметров R и L катушки z электрическую цепь, показанную на рис. 9.3, а, включили сначала в сеть постоянного тока, а затем в сеть переменного тока с частотой f = 50 Гц. При постоянном токе I1 = 4 А вольтметр показал напряжение U1 = 80 В, а при переменном токе I2 = 2 А — напряжение U2 = 50 В. Определить активную, реактивную и полную мощности и наибольшую энергию, запасаемую в магнитном поле катушки, при напряжении питания цепи U = 220 В и частоте 50 Гц. Построить векторную диаграмму цепи и треугольники напряжений, сопротивлений и мощностей. Определить коэффициент мощности цепи. Пояснить, в чем заключается особенность применения второго закона Кирхгофа при переменном токе.
