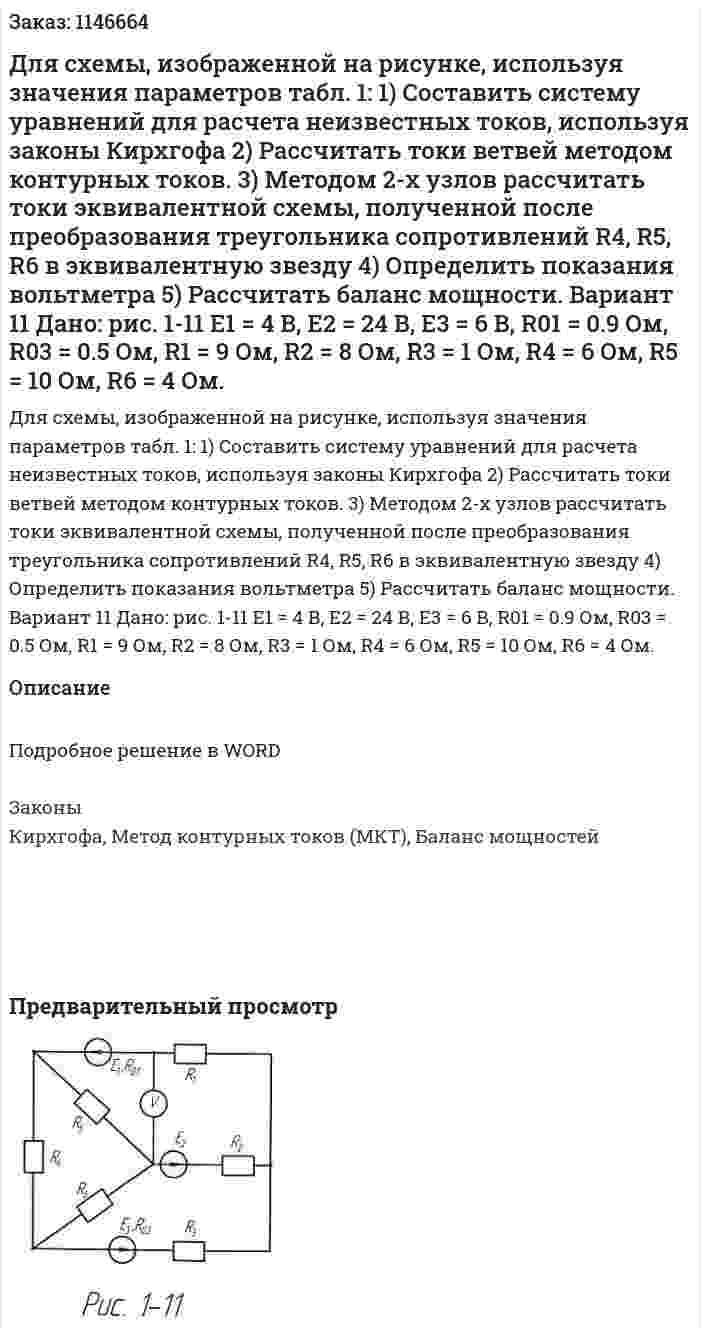

Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 11 Дано: рис. 1-11 E1 = 4 В, Е2 = 24 В, Е3 = 6 В, R01 = 0.9 Ом, R03 = 0.5 Ом, R1 = 9 Ом, R2 = 8 Ом, R3 = 1 Ом, R4 = 6 Ом, R5 = 10 Ом, R6 = 4 Ом.
Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 11 Дано: рис. 1-11 E1 = 4 В, Е2 = 24 В, Е3 = 6 В, R01 = 0.9 Ом, R03 = 0.5 Ом, R1 = 9 Ом, R2 = 8 Ом, R3 = 1 Ом, R4 = 6 Ом, R5 = 10 Ом, R6 = 4 Ом.
Описание
Подробное решение в WORD
Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 11 Дано: рис. 1-11 E1 = 4 В, Е2 = 24 В, Е3 = 6 В, R01 = 0.9 Ом, R03 = 0.5 Ом, R1 = 9 Ом, R2 = 8 Ом, R3 = 1 Ом, R4 = 6 Ом, R5 = 10 Ом, R6 = 4 Ом.
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 12 Дано: рис. 1-12 Е1 = 16 В, Е2 = 8 В, Е3 = 9 В, r01 = 0,2 Ом, r02 = 0.6 Ом R1 = 2.5 Ом, R2 = 6 Ом, R3 = 6 Ом, R4 = 5 Ом, R5 = 10 Ом, R6 = 5 Ом.
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 12 Дано: рис. 1-12 Е1 = 16 В, Е2 = 8 В, Е3 = 9 В, r01 = 0,2 Ом, r02 = 0.6 Ом R1 = 2.5 Ом, R2 = 6 Ом, R3 = 6 Ом, R4 = 5 Ом, R5 = 10 Ом, R6 = 5 Ом.
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 14 Дано: рис. 1-14 Е1 = 12 В, Е2 = 36 В, Е3 = 12 В, r02 = 0.4 Ом, r03 = 1.2 Ом, R1 = 3.5 Ом, R2 = 5 Ом, R3 = 1 Ом, R4 = 5 Ом, R5 = 6 Ом, R6 = 9 Ом
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 14 Дано: рис. 1-14 Е1 = 12 В, Е2 = 36 В, Е3 = 12 В, r02 = 0.4 Ом, r03 = 1.2 Ом, R1 = 3.5 Ом, R2 = 5 Ом, R3 = 1 Ом, R4 = 5 Ом, R5 = 6 Ом, R6 = 9 Ом
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 20 Дано: E1 = 9 В, Е2 = 6 В, Е3 = 27 В, R02 = 1 Ом, R03 = 0.8 Ом, R1 = 4.5 Ом, R2 = 2 Ом, R3 = 8 Ом, R4 = 13 Ом, R5 = 4 Ом, R6 = 3 Ом
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 20 Дано: E1 = 9 В, Е2 = 6 В, Е3 = 27 В, R02 = 1 Ом, R03 = 0.8 Ом, R1 = 4.5 Ом, R2 = 2 Ом, R3 = 8 Ом, R4 = 13 Ом, R5 = 4 Ом, R6 = 3 Ом
- Для схемы, изображенной на рисунке 1.1, необходимо выполнить следующие расчеты: 1. Составить систему уравнений для определения токов в схеме по первому и второму законам Кирхгофа. 2. Записать для цепи законы Кирхгофа в матричной форме. 3. Определить все токи во всех ветвях схемы методом контурных токов (МКТ). 4. Проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи. 5. Записать баланс мощностей для преобразованной схемы. 6. Построить потенциальную диаграмму в масштабе для внешнего контура схемы. Исходные данные приведены в таблице 1.1. Вариант 62
- Для схемы, изображенной на рисунке 45, а, пользуясь методом узловых потенциалов, определить все токи. Данные схемы: E1 = 30 В, E2 = 10 В, E3 = 200 В, E4 = 56 В, r1 = 20 Ом, r2 = 30 Ом, r3 = 6 Ом, r4 = 8 Ом, r5 = 15 Ом, r6 = 40 Ом, r7 = 10 Ом. Внутренние сопротивления источников напряжения равны нулю.
- Для схемы, изображенной на рисунке 45, а, пользуясь методом узловых потенциалов, определить все токи. Данные схемы: E1 = 30 В, E2 = 10 В, E3 = 200 В, E4 = 56 В, r1 = 20 Ом, r2 = 30 Ом, r3 = 6 Ом, r4 = 8 Ом, r5 = 15 Ом, r6 = 40 Ом, r7 = 10 Ом. Внутренние сопротивления источников напряжения равны нулю.
- Для схемы изображённой на рисунке в соответствии с заданным вариантом: 1. Получить аналитические выражения для напряжения на заданном элементе и протекающего через него тока. 2. Вычислить значения тока и напряжения на элементе в заданный момент времени Дано: z1 = z2= z3 = z4 =10 кОм, C = 1 мГн, z6 = z7 = z8 = z9 = 10 кОм. E1 = 2NejπN/4 E2 = (26-N)ejπN/3 E3 = 3Nejπ(26-N)/4 Частота 10*N. Метод узловых напряжений. Элемент Z4. Время, сек - 1*N
- Для схемы изображённой на рисунке в соответствии с заданным вариантом: 1. Получить аналитические выражения для напряжения на заданном элементе и протекающего через него тока. 2. Вычислить значения тока и напряжения на элементе в заданный момент времени Дано: z1 = z2= z3 = z4 =10 кОм, C = 1 мГн, z6 = z7 = z8 = z9 = 10 кОм. E1 = 2NejπN/4 E2 = (26-N)ejπN/3 E3 = 3Nejπ(26-N)/4 Частота 10*N. Метод узловых напряжений. Элемент Z4. Время, сек - 1*N
- Для схемы, изображенной на рисунке в соответствии с заданным вариантом: 1. Получить аналитическое выражение для коэффициента передачи с учетом и без учета нагрузки. 2. Построить АХЧ схемы с учетом нагрузки Вариант 7 Дано: Z1 = L, Z2 = L, Z3 = C, Z4 = L, Zн = R R = 10 кОм, L = 10 мГн, C = 1 мкФ
- Для схемы, изображенной на рисунке в соответствии с заданным вариантом: 1. Получить аналитическое выражение для коэффициента передачи с учетом и без учета нагрузки. 2. Построить АХЧ схемы с учетом нагрузки Вариант 7 Дано: Z1 = L, Z2 = L, Z3 = C, Z4 = L, Zн = R R = 10 кОм, L = 10 мГн, C = 1 мкФ
