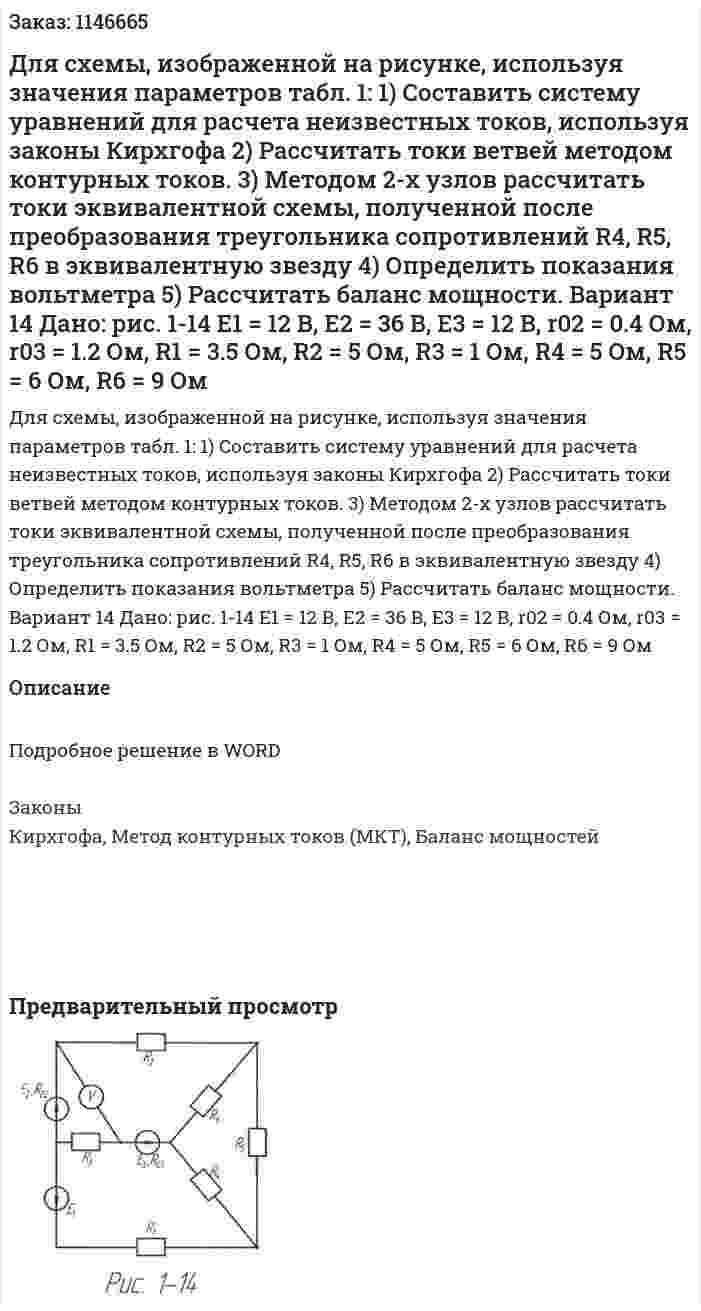

Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 14 Дано: рис. 1-14 Е1 = 12 В, Е2 = 36 В, Е3 = 12 В, r02 = 0.4 Ом, r03 = 1.2 Ом, R1 = 3.5 Ом, R2 = 5 Ом, R3 = 1 Ом, R4 = 5 Ом, R5 = 6 Ом, R6 = 9 Ом
Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 14 Дано: рис. 1-14 Е1 = 12 В, Е2 = 36 В, Е3 = 12 В, r02 = 0.4 Ом, r03 = 1.2 Ом, R1 = 3.5 Ом, R2 = 5 Ом, R3 = 1 Ом, R4 = 5 Ом, R5 = 6 Ом, R6 = 9 Ом
Описание
Подробное решение в WORD
Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 14 Дано: рис. 1-14 Е1 = 12 В, Е2 = 36 В, Е3 = 12 В, r02 = 0.4 Ом, r03 = 1.2 Ом, R1 = 3.5 Ом, R2 = 5 Ом, R3 = 1 Ом, R4 = 5 Ом, R5 = 6 Ом, R6 = 9 Ом
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 20 Дано: E1 = 9 В, Е2 = 6 В, Е3 = 27 В, R02 = 1 Ом, R03 = 0.8 Ом, R1 = 4.5 Ом, R2 = 2 Ом, R3 = 8 Ом, R4 = 13 Ом, R5 = 4 Ом, R6 = 3 Ом
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 20 Дано: E1 = 9 В, Е2 = 6 В, Е3 = 27 В, R02 = 1 Ом, R03 = 0.8 Ом, R1 = 4.5 Ом, R2 = 2 Ом, R3 = 8 Ом, R4 = 13 Ом, R5 = 4 Ом, R6 = 3 Ом
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 22 Дано: рис. 1-22 Е1 = 54 В, Е2 = 27 В, Е3 = 3 В, r01 = 1,2 Ом, r02 = 0.9 Ом R1 = 8 Ом, R2 = 3 Ом, R3 = 1 Ом, R4 = 4 Ом, R5 = 2 Ом, R6 = 2 Ом.
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 22 Дано: рис. 1-22 Е1 = 54 В, Е2 = 27 В, Е3 = 3 В, r01 = 1,2 Ом, r02 = 0.9 Ом R1 = 8 Ом, R2 = 3 Ом, R3 = 1 Ом, R4 = 4 Ом, R5 = 2 Ом, R6 = 2 Ом.
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 24 Дано: рис. 1-24 Е1 = 3 В, Е2 = 66 В, Е3 = 9 В, r01 = -, r02 = 0.7 Ом, r03 = 1.2, R1 = 1 Ом, R2 = 4 Ом, R3 = 2 Ом, R4 = 2 Ом, R5 = 7 Ом, R6 = 3 Ом.
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 24 Дано: рис. 1-24 Е1 = 3 В, Е2 = 66 В, Е3 = 9 В, r01 = -, r02 = 0.7 Ом, r03 = 1.2, R1 = 1 Ом, R2 = 4 Ом, R3 = 2 Ом, R4 = 2 Ом, R5 = 7 Ом, R6 = 3 Ом.
- Для схемы изображённой на рисунке в соответствии с заданным вариантом: 1. Получить аналитические выражения для напряжения на заданном элементе и протекающего через него тока. 2. Вычислить значения тока и напряжения на элементе в заданный момент времени Дано: z1 = z2= z3 = z4 =10 кОм, C = 1 мГн, z6 = z7 = z8 = z9 = 10 кОм. E1 = 2NejπN/4 E2 = (26-N)ejπN/3 E3 = 3Nejπ(26-N)/4 Частота 10*N. Метод узловых напряжений. Элемент Z4. Время, сек - 1*N
- Для схемы, изображенной на рисунке в соответствии с заданным вариантом: 1. Получить аналитическое выражение для коэффициента передачи с учетом и без учета нагрузки. 2. Построить АХЧ схемы с учетом нагрузки Вариант 7 Дано: Z1 = L, Z2 = L, Z3 = C, Z4 = L, Zн = R R = 10 кОм, L = 10 мГн, C = 1 мкФ
- Для схемы, изображенной на рисунке в соответствии с заданным вариантом: 1. Получить аналитическое выражение для коэффициента передачи с учетом и без учета нагрузки. 2. Построить АХЧ схемы с учетом нагрузки Вариант 7 Дано: Z1 = L, Z2 = L, Z3 = C, Z4 = L, Zн = R R = 10 кОм, L = 10 мГн, C = 1 мкФ
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 11 Дано: рис. 1-11 E1 = 4 В, Е2 = 24 В, Е3 = 6 В, R01 = 0.9 Ом, R03 = 0.5 Ом, R1 = 9 Ом, R2 = 8 Ом, R3 = 1 Ом, R4 = 6 Ом, R5 = 10 Ом, R6 = 4 Ом.
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 11 Дано: рис. 1-11 E1 = 4 В, Е2 = 24 В, Е3 = 6 В, R01 = 0.9 Ом, R03 = 0.5 Ом, R1 = 9 Ом, R2 = 8 Ом, R3 = 1 Ом, R4 = 6 Ом, R5 = 10 Ом, R6 = 4 Ом.
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 12 Дано: рис. 1-12 Е1 = 16 В, Е2 = 8 В, Е3 = 9 В, r01 = 0,2 Ом, r02 = 0.6 Ом R1 = 2.5 Ом, R2 = 6 Ом, R3 = 6 Ом, R4 = 5 Ом, R5 = 10 Ом, R6 = 5 Ом.
- Для схемы, изображенной на рисунке, используя значения параметров табл. 1: 1) Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа 2) Рассчитать токи ветвей методом контурных токов. 3) Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду 4) Определить показания вольтметра 5) Рассчитать баланс мощности. Вариант 12 Дано: рис. 1-12 Е1 = 16 В, Е2 = 8 В, Е3 = 9 В, r01 = 0,2 Ом, r02 = 0.6 Ом R1 = 2.5 Ом, R2 = 6 Ом, R3 = 6 Ом, R4 = 5 Ом, R5 = 10 Ом, R6 = 5 Ом.
