Заказ: 1102371

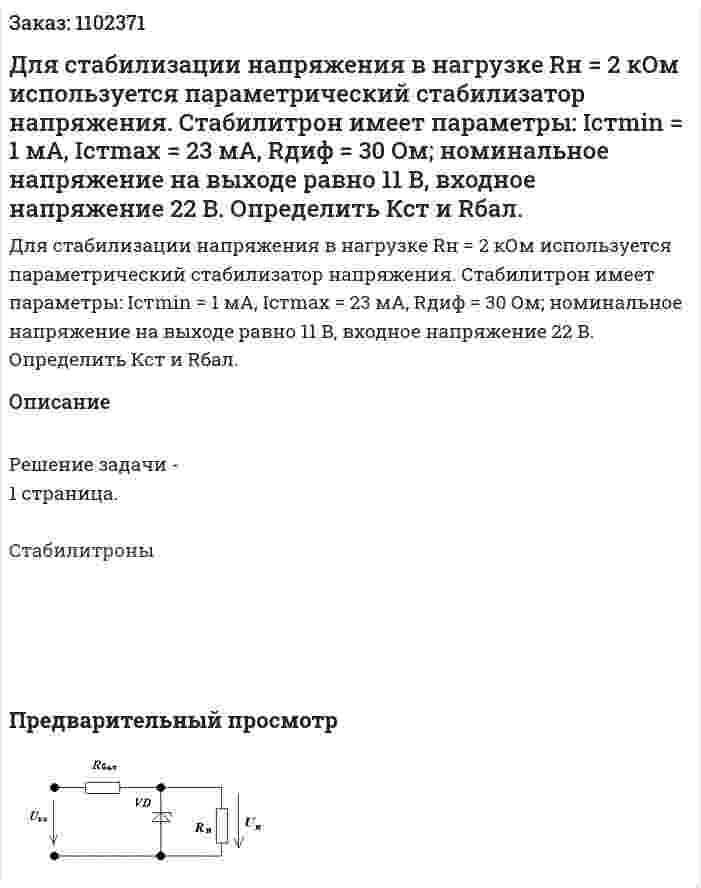

Для стабилизации напряжения в нагрузке Rн = 2 кОм используется параметрический стабилизатор напряжения. Стабилитрон имеет параметры: Iстmin = 1 мА, Iстmax = 23 мА, Rдиф = 30 Ом; номинальное напряжение на выходе равно 11 В, входное напряжение 22 В. Определить Кст и Rбал.
Для стабилизации напряжения в нагрузке Rн = 2 кОм используется параметрический стабилизатор напряжения. Стабилитрон имеет параметры: Iстmin = 1 мА, Iстmax = 23 мА, Rдиф = 30 Ом; номинальное напряжение на выходе равно 11 В, входное напряжение 22 В. Определить Кст и Rбал.
Описание
Решение задачи - 1 страница.
