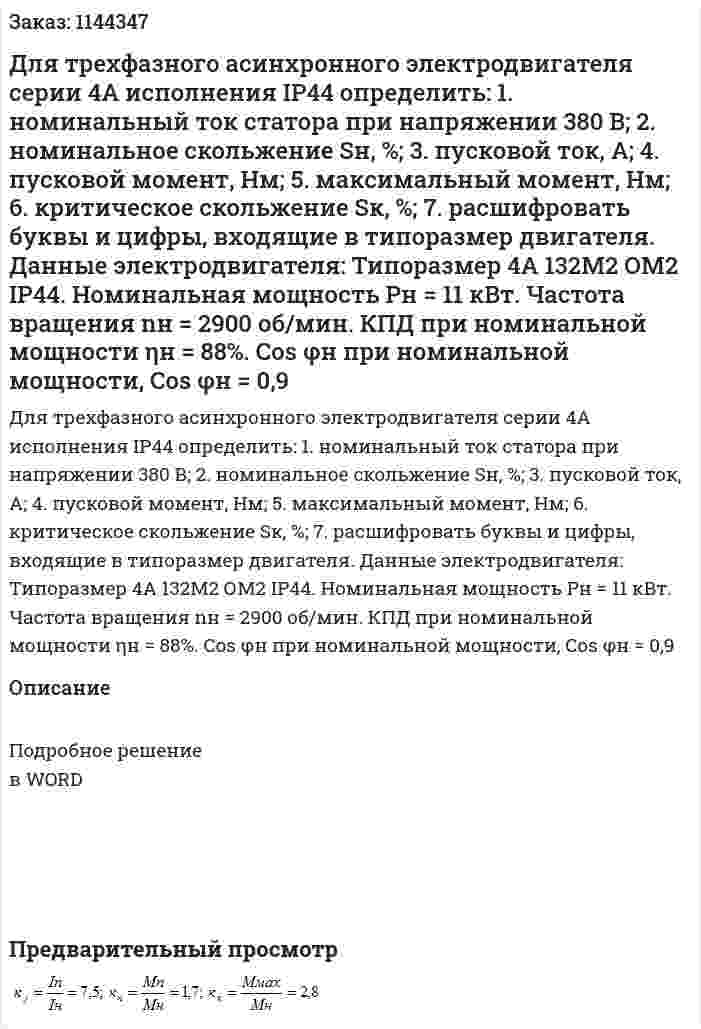

Для трехфазного асинхронного электродвигателя серии 4А исполнения IР44 определить: 1. номинальный ток статора при напряжении 380 В; 2. номинальное скольжение Sн, %; 3. пусковой ток, А; 4. пусковой момент, Нм; 5. максимальный момент, Нм; 6. критическое скольжение Sк, %; 7. расшифровать буквы и цифры, входящие в типоразмер двигателя. Данные электродвигателя: Типоразмер 4А 132М2 ОМ2 IР44. Номинальная мощность Рн = 11 кВт. Частота вращения nн = 2900 об/мин. КПД при номинальной мощности ηн = 88%. Соs φн при номинальной мощности, Соs φн = 0,9
Для трехфазного асинхронного электродвигателя серии 4А исполнения IР44 определить: 1. номинальный ток статора при напряжении 380 В; 2. номинальное скольжение Sн, %; 3. пусковой ток, А; 4. пусковой момент, Нм; 5. максимальный момент, Нм; 6. критическое скольжение Sк, %; 7. расшифровать буквы и цифры, входящие в типоразмер двигателя. Данные электродвигателя: Типоразмер 4А 132М2 ОМ2 IР44. Номинальная мощность Рн = 11 кВт. Частота вращения nн = 2900 об/мин. КПД при номинальной мощности ηн = 88%. Соs φн при номинальной мощности, Соs φн = 0,9
Описание
Подробное решение в WORD
- Для трехфазного неявнополюсного синхронного генератора технические данные указаны в табл 3. Обмотка статора соединена в «звезду». Построить упрощенную векторную диаграмму, по ней определить E0, ϴном. По углу ϴном определить перегрузочную способность генератора, а по значению Е0 и Uф определить Δuном%. Вычислить значение отношения короткого замыкания (ОКЗ). Нагрузка активно-индуктивная. При построении не учитывать падение напряжения в активном сопротивлении обмотки якоря. Проанализируйте полученные результаты. Сделайте выводы о величине Δuном% и ОКЗ. Вариант 6 Дано: Номинальное линейное напряжение Uном = 10.5 кВ Номинальная мощность Pном = 30 МВт Коэффициент мощности нагрузки cosφ = 0.9 Синхронное индуктивное сопротивление Х*сх = 0.9 о.е. Ток возбуждения в режиме короткого замыкания I*вк = 1.25 о.е. Ток возбуждения в режиме холостого хода I*х = 1.0 о.е,
- Для трехфазного неявнополюсного синхронного генератора технические данные указаны в табл 3. Обмотка статора соединена в «звезду». Построить упрощенную векторную диаграмму, по ней определить E0, ϴном. По углу ϴном определить перегрузочную способность генератора, а по значению Е0 и Uф определить Δuном%. Вычислить значение отношения короткого замыкания (ОКЗ). Нагрузка активно-индуктивная. При построении не учитывать падение напряжения в активном сопротивлении обмотки якоря. Проанализируйте полученные результаты. Сделайте выводы о величине Δuном% и ОКЗ. Вариант 6 Дано: Номинальное линейное напряжение Uном = 10.5 кВ Номинальная мощность Pном = 30 МВт Коэффициент мощности нагрузки cosφ = 0.9 Синхронное индуктивное сопротивление Х*сх = 0.9 о.е. Ток возбуждения в режиме короткого замыкания I*вк = 1.25 о.е. Ток возбуждения в режиме холостого хода I*х = 1.0 о.е,
- Для трехфазного синхронного двигателя построить семейство угловых характеристик, соответствующих трем значениям тока возбуждения: Iв = Iво, Iв = 1,3Iво и Iв = 1,6Iво. Отметить на них рабочие точки М = Мном, затем по этим точкам провести U – образную характеристику двигателя и указать на ней точку предела статической устойчивости (θ=90°). Расчет выполнить графически путем построения векторных диаграмм. Номинальные данные двигателя: номинальная мощность Рном = 2500 кВт, номинальное напряжение Uном = 6 кВ, номинальный коэффициент мощности cosφном = 0,9, номинальная частота вращения ротора nном = 3000 об/мин, синхронное сопротивление Х = 9,5 Ом.
- Для трехфазного синхронного двигателя построить семейство угловых характеристик, соответствующих трем значениям тока возбуждения: Iв = Iво, Iв = 1,3Iво и Iв = 1,6Iво. Отметить на них рабочие точки М = Мном, затем по этим точкам провести U – образную характеристику двигателя и указать на ней точку предела статической устойчивости (θ=90°). Расчет выполнить графически путем построения векторных диаграмм. Номинальные данные двигателя: номинальная мощность Рном = 2500 кВт, номинальное напряжение Uном = 6 кВ, номинальный коэффициент мощности cosφном = 0,9, номинальная частота вращения ротора nном = 3000 об/мин, синхронное сопротивление Х = 9,5 Ом.
- Для трехфазного трансформатора известны: мощность Sном, напряжения обмоток Uном1 и Uном2, коэффициент трансформации n; потери в стали Pст и в обмотках P0ном; активные сопротивления обмоток R1 и R2; КПД трансформатора при полной нагрузке и коэффициенте мощности нагрузки cosφ2 равен ηном. Потери мощности в обмотках распределяются поровну между ними. Определите величины, отмеченные прочерками в таблице 1. Объясните причину изменения первичного тока трансформатора при изменении его вторичного тока. Вариант 3
- Для трехфазного трансформатора известны: мощность Sном, напряжения обмоток Uном1 и Uном2, коэффициент трансформации n; потери в стали Pст и в обмотках P0ном; активные сопротивления обмоток R1 и R2; КПД трансформатора при полной нагрузке и коэффициенте мощности нагрузки cosφ2 равен ηном. Потери мощности в обмотках распределяются поровну между ними. Определите величины, отмеченные прочерками в таблице 1. Объясните причину изменения первичного тока трансформатора при изменении его вторичного тока. Вариант 3
- Для трехфазного трансформатора мощностью SH=100кВА, обмотки которого соединены “звездой”, известны: номинальные напряжения на зажимах первичной и вторичной обмоток U1H = 600B и U20 = 400 B, мощность короткого замыкания PK = 2400 Bm, напряжение короткого замыкания UK = 5,5%, мощность холостого хода P0 = 600 Bm , отношение тока холостого хода к номинальному току первичной обмотки a = 0,07 (a=I0/I1H ). Определить основные параметры трансформатора: номинальный ток первичной обмотки I1H ; ток холостого хода I0 ; коэффициент мощности cos φo; угол магнитных потерь δ; сопротивления короткого замыкания zK, rK, xK; сопротивления первичной обмотки r1, x1; сопротивления вторичной обмотки r2, x2; сопротивления намагничивающей цепи z0, r0, x0 . Построить внешнюю характеристику и векторную диаграмму при нагрузке, составляющей β=0,8 от номинальной мощности трансформатора SH и cosφ2 = 0,75. Составить Т – образную схему замещения трансформатора.
- Для трехфазного асинхронного двигателя с фазным ротором с номинальным напряжением U1Н = 220/380 В (см. табл. 1.1., 1.2., 1.3.) выполнить следующие расчеты и построения : 1. Нарисовать электрическую схему включения асинхронного двигателя с фазным ротором. 2. Рассчитать и построить на одном графике естественные механическую характеристику n = f(M) и электромеханическую характеристику n = f(I2). Определить частоту вращения nD при заданном моменте сопротивления MC = t∙MН на валу двигателя. 3. Рассчитать и построить на одном графике естественную и искусственную характеристики n(M) при различных способах регулирования частоты вращения n асинхронного двигателя (АД). Определить для каждого случая частоту вращения nD при заданном моменте сопротивления MC = t∙MН на валу двигателя : а) при регулировании изменением напряжения сети U1 = var, (U1/ = q1∙U1); б) при реостатном регулировании R2 + R2ДОБ = var , (RДОБ = q2∙R2); в) при частотном регулировании f1 = var и соотношении U1/f1 = const , (f1/ = q1∙f1); 4. Рассчитать и построить на одном графике естественную и искусственные характеристики n(M) при различных способах торможения АД: а) при генераторном торможении, начиная с режима nТ = h1∙nН и MТ = t∙MН . б) при торможении противовключением, начиная с режима nТ = h3∙nН и MТ = t∙MН при реостатном торможении. Вариант 5
- Для трехфазного асинхронного двигателя с фазным ротором с номинальным напряжением U1Н = 220/380 В (см. табл. 1.1., 1.2., 1.3.) выполнить следующие расчеты и построения : 1. Нарисовать электрическую схему включения асинхронного двигателя с фазным ротором. 2. Рассчитать и построить на одном графике естественные механическую характеристику n = f(M) и электромеханическую характеристику n = f(I2). Определить частоту вращения nD при заданном моменте сопротивления MC = t∙MН на валу двигателя. 3. Рассчитать и построить на одном графике естественную и искусственную характеристики n(M) при различных способах регулирования частоты вращения n асинхронного двигателя (АД). Определить для каждого случая частоту вращения nD при заданном моменте сопротивления MC = t∙MН на валу двигателя : а) при регулировании изменением напряжения сети U1 = var, (U1/ = q1∙U1); б) при реостатном регулировании R2 + R2ДОБ = var , (RДОБ = q2∙R2); в) при частотном регулировании f1 = var и соотношении U1/f1 = const , (f1/ = q1∙f1); 4. Рассчитать и построить на одном графике естественную и искусственные характеристики n(M) при различных способах торможения АД: а) при генераторном торможении, начиная с режима nТ = h1∙nН и MТ = t∙MН . б) при торможении противовключением, начиная с режима nТ = h3∙nН и MТ = t∙MН при реостатном торможении. Вариант 5
- Для трехфазного асинхронного электродвигателя даны следующие величины при номинальной нагрузке: суммарные потери мощности в двигателе ΣР=1,5 кВт; кпд ηном=0,88, синхронная частота вращения магнитного поля n1 = 3000 об/мин и частота тока в роторе f2S =1,67 Гц. Частота тока в сети f1 = 50 Гц. Определить: 1) потребляемую из сети мощность Р1 и номинальную мощность Р2ном; 2) скольжение sном; 3) частоту вращения ротора n2ном; 4) число пар полюсов двигателя; 5) полезный вращающий момент Мном. Энергетическая диаграмма асинхронного двигателя.
- Для трехфазного асинхронного электродвигателя даны следующие величины при номинальной нагрузке: суммарные потери мощности в двигателе ΣР=1,5 кВт; кпд ηном=0,88, синхронная частота вращения магнитного поля n1 = 3000 об/мин и частота тока в роторе f2S =1,67 Гц. Частота тока в сети f1 = 50 Гц. Определить: 1) потребляемую из сети мощность Р1 и номинальную мощность Р2ном; 2) скольжение sном; 3) частоту вращения ротора n2ном; 4) число пар полюсов двигателя; 5) полезный вращающий момент Мном. Энергетическая диаграмма асинхронного двигателя.
- Для трехфазного асинхронного электродвигателя серии 4А исполнения IР44 определить: 1. номинальный ток статора при напряжении 380 В; 2. номинальное скольжение Sн, %; 3. пусковой ток, А; 4. пусковой момент, Нм; 5. максимальный момент, Нм; 6. критическое скольжение Sк, %; 7. расшифровать буквы и цифры, входящие в типоразмер двигателя. Вариант 1
- Для трехфазного асинхронного электродвигателя серии 4А исполнения IР44 определить: 1. номинальный ток статора при напряжении 380 В; 2. номинальное скольжение Sн, %; 3. пусковой ток, А; 4. пусковой момент, Нм; 5. максимальный момент, Нм; 6. критическое скольжение Sк, %; 7. расшифровать буквы и цифры, входящие в типоразмер двигателя. Вариант 1
- Для трехфазного асинхронного электродвигателя серии 4А исполнения IР44 определить: 1. номинальный ток статора при напряжении 380 В; 2. номинальное скольжение Sн, %; 3. пусковой ток, А; 4. пусковой момент, Нм; 5. максимальный момент, Нм; 6. критическое скольжение Sк, %; 7. расшифровать буквы и цифры, входящие в типоразмер двигателя. Данные электродвигателя: Типоразмер 4А 132М2 ОМ2 IР44. Номинальная мощность Рн = 11 кВт. Частота вращения nн = 2900 об/мин. КПД при номинальной мощности ηн = 88%. Соs φн при номинальной мощности, Соs φн = 0,9
