Заказ: 1039220

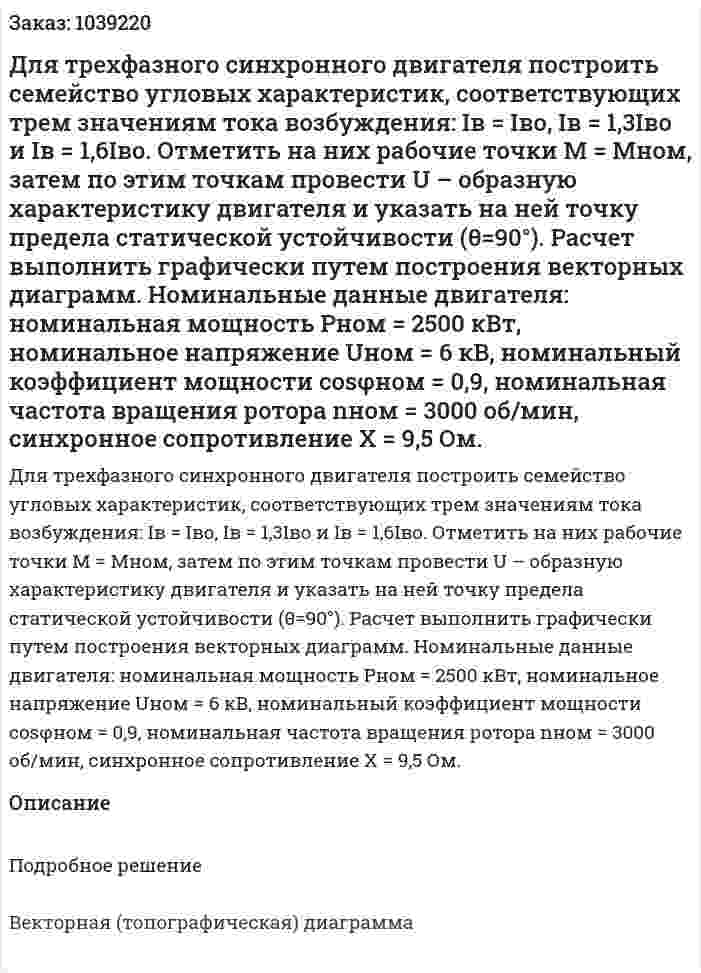

Для трехфазного синхронного двигателя построить семейство угловых характеристик, соответствующих трем значениям тока возбуждения: Iв = Iво, Iв = 1,3Iво и Iв = 1,6Iво. Отметить на них рабочие точки М = Мном, затем по этим точкам провести U – образную характеристику двигателя и указать на ней точку предела статической устойчивости (θ=90°). Расчет выполнить графически путем построения векторных диаграмм. Номинальные данные двигателя: номинальная мощность Рном = 2500 кВт, номинальное напряжение Uном = 6 кВ, номинальный коэффициент мощности cosφном = 0,9, номинальная частота вращения ротора nном = 3000 об/мин, синхронное сопротивление Х = 9,5 Ом.
Для трехфазного синхронного двигателя построить семейство угловых характеристик, соответствующих трем значениям тока возбуждения: Iв = Iво, Iв = 1,3Iво и Iв = 1,6Iво. Отметить на них рабочие точки М = Мном, затем по этим точкам провести U – образную характеристику двигателя и указать на ней точку предела статической устойчивости (θ=90°). Расчет выполнить графически путем построения векторных диаграмм. Номинальные данные двигателя: номинальная мощность Рном = 2500 кВт, номинальное напряжение Uном = 6 кВ, номинальный коэффициент мощности cosφном = 0,9, номинальная частота вращения ротора nном = 3000 об/мин, синхронное сопротивление Х = 9,5 Ом.
Описание
Подробное решение
Векторная (топографическая) диаграмма
