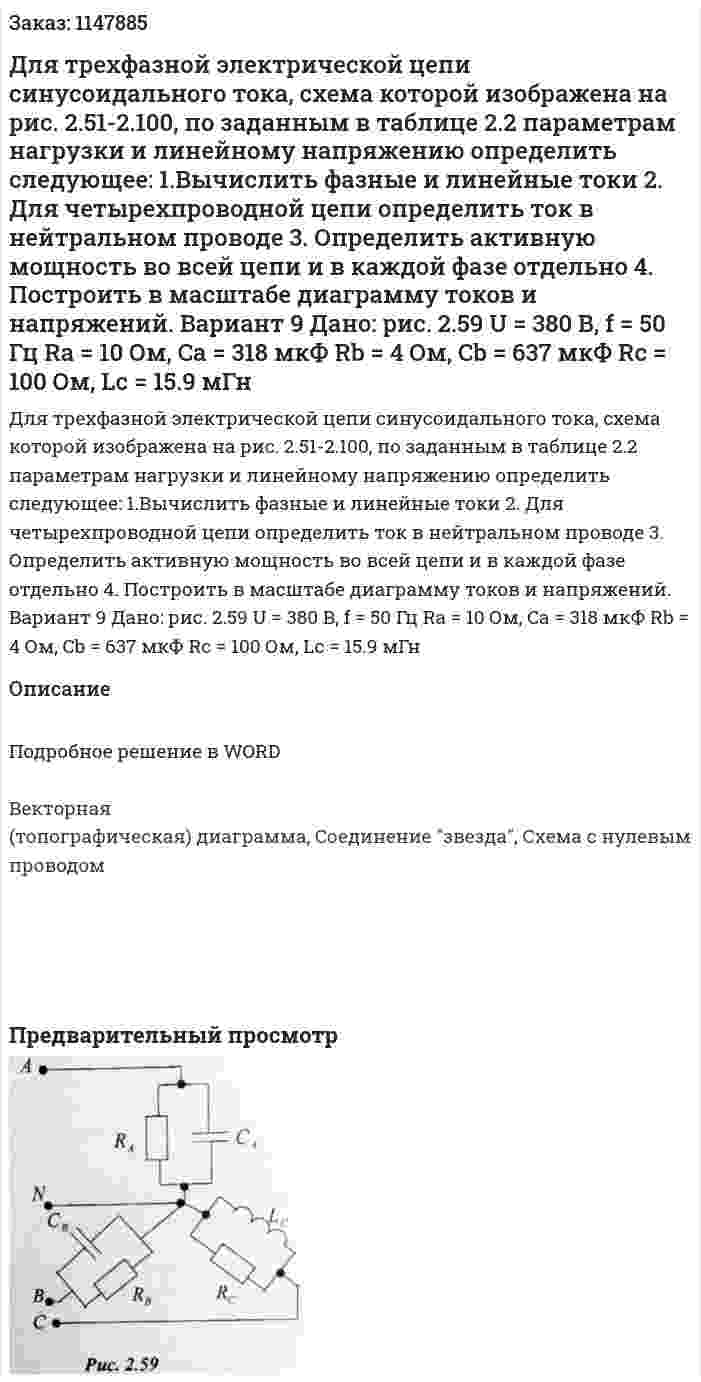

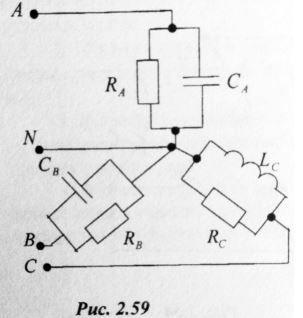

Для трехфазной электрической цепи синусоидального тока, схема которой изображена на рис. 2.51-2.100, по заданным в таблице 2.2 параметрам нагрузки и линейному напряжению определить следующее: 1.Вычислить фазные и линейные токи 2. Для четырехпроводной цепи определить ток в нейтральном проводе 3. Определить активную мощность во всей цепи и в каждой фазе отдельно 4. Построить в масштабе диаграмму токов и напряжений. Вариант 9 Дано: рис. 2.59 U = 380 В, f = 50 Гц Ra = 10 Ом, Ca = 318 мкФ Rb = 4 Ом, Cb = 637 мкФ Rc = 100 Ом, Lc = 15.9 мГн
Для трехфазной электрической цепи синусоидального тока, схема которой изображена на рис. 2.51-2.100, по заданным в таблице 2.2 параметрам нагрузки и линейному напряжению определить следующее: 1.Вычислить фазные и линейные токи 2. Для четырехпроводной цепи определить ток в нейтральном проводе 3. Определить активную мощность во всей цепи и в каждой фазе отдельно 4. Построить в масштабе диаграмму токов и напряжений. Вариант 9 Дано: рис. 2.59 U = 380 В, f = 50 Гц Ra = 10 Ом, Ca = 318 мкФ Rb = 4 Ом, Cb = 637 мкФ Rc = 100 Ом, Lc = 15.9 мГн
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом
- Для трехфазной электрической цепи синусоидального тока, схема которой изображена на рис. 2.51-2.100, по заданным в таблице 2.2 параметрам нагрузки и линейному напряжению определить следующее: 1.Вычислить фазные и линейные токи 2. Для четырехпроводной цепи определить ток в нейтральном проводе 3. Определить активную мощность во всей цепи и в каждой фазе отдельно 4. Построить в масштабе диаграмму токов и напряжений. Вариант 9 Дано: рис. 2.59 U = 380 В, f = 50 Гц Ra = 10 Ом, Ca = 318 мкФ Rb = 4 Ом, Cb = 637 мкФ Rc = 100 Ом, Lc = 15.9 мГн
- Для трехфазных трансформаторов ТСМ 60/35 и ТСМ 560/6, данные которых приведены в задаче 8.22, определить зависимости относительного изменения вторичного напряжения ∆u2 от коэффициента нагрузки β = I2/I2ном при коэффициенте мощности приемника cosφп = 0,9.
- Для трехфазных трансформаторов ТСМ 60/35 и ТСМ 560/6, данные которых приведены в задаче 8.22, определить зависимости относительного изменения вторичного напряжения ∆u2 от коэффициента нагрузки β = I2/I2ном при коэффициенте мощности приемника cosφп = 0,9.
- Для увеличения пропускной способности системы электропередачи, показанной на рис. 1.1, включается устройство продольной компенсации (см. рис. 5.1). Параметры элементов системы в относительных единицах: xd = 0.18, хт = 0.12, хЛ1 = 0.325, хупк = 0.2, хЛ2 = 0.325, хАТ = 0.14, Е = 1.2, U = 1. Требуется определить: 1. Изменение предельной передаваемой мощности системы электропередачи по условию статической устойчивости при включении УПК. 2. Степень компенсации индуктивного сопротивления линии электропередачи.
- Для удаления жирных пятен материю проглаживают горячим утюгом, подложив под нее лист бумаги. Почему жир при этом впитывается в бумагу, а не расходится по материи?
- Для узла «а» справедливо уравнение…
- Для узла «а» справедливо уравнение…
- Для трёхфазной четырёхпроводной звезды при симметричной нагрузке справедливы утверждения: Выберите один или несколько ответов: а. Модули всех фазных сопротивлений равны. b. Действующие значения всех линейных токов равны. с. Векторы всех линейных напряжений равны. d. Уравнительный ток не равен нулю. е. Напряжение смещения нейтрали равно нулю. f. Напряжение смещения нейтрали не равно нулю. g. Векторы всех линейных токов равны. h. Уравнительный ток равен нулю. i. Комплексные значения всех фазных сопротивлений равны. j. Действующие значения всех линейных напряжений равны.
- Для трехфазной электрической цепи, параметры которой заданы в табл.2, выполнить следующее 1) определить фазные и линейные токи, ток в нейтральном проводе (для нагрузки, соединенной по схеме звезда). 2) составить баланс мощностей 3) изобразить схему измерения активной мощности, потребляемой заданной электрической цепью. Определить величину этой мощности по показаниям ваттметров. 4) на комплексной плоскости построить, векторную диаграмму токов и топографическую диаграмму напряжений Схема соединения нагрузки: • нечетный вариант – треугольник. Вариант 13 Дано: Uл = 220 В; Rab = 12 Ом; Xab = 9 Ом; Rbc = 12 Ом; Xbc = 12 Ом; Rca = 12 Ом; Xca = -9 Ом;
- Для трехфазной электрической цепи, параметры которой заданы в табл.2, выполнить следующее 1) определить фазные и линейные токи, ток в нейтральном проводе (для нагрузки, соединенной по схеме звезда). 2) составить баланс мощностей 3) изобразить схему измерения активной мощности, потребляемой заданной электрической цепью. Определить величину этой мощности по показаниям ваттметров. 4) на комплексной плоскости построить, векторную диаграмму токов и топографическую диаграмму напряжений Схема соединения нагрузки: • нечетный вариант – треугольник. Вариант 13 Дано: Uл = 220 В; Rab = 12 Ом; Xab = 9 Ом; Rbc = 12 Ом; Xbc = 12 Ом; Rca = 12 Ом; Xca = -9 Ом;
- Для трехфазной электрической цепи переменного тока начертить схему цепи и определить: - фазное напряжение; - фазные токи. Построить векторную диаграмму токов и напряжений. По векторной диаграмме определить ток в нулевом проводе Дано: Uл = 380 В, Ra = 12 Ом, Xc = 16 Ом, Rb = 10 Ом, XL = 20 Ом
- Для трехфазной электрической цепи переменного тока начертить схему цепи и определить: - фазное напряжение; - фазные токи. Построить векторную диаграмму токов и напряжений. По векторной диаграмме определить ток в нулевом проводе Дано: Uл = 380 В, Ra = 12 Ом, Xc = 16 Ом, Rb = 10 Ом, XL = 20 Ом
- Для трехфазной электрической цепи синусоидального тока, схема которой изображена на рис. 2-51-2.100, по заданным в таблице 2.2 параметрам нагрузки и линейному напряжению определить следующее:1. Вычислить фазные и линейные токи2. Для четырехпроводной цепи определить ток в нейтральном проводе3. Определить активную мощность во всей цепи и в каждой фазе отдельно4. Построить в масштабе диаграмму токов и напряжений. Вариант 1 Дано Рисунок 2.51; Uл=220 В; f=50 Гц; RA=3 Ом; RB=3 Ом; RC=3 Ом; LA=15.9 мГн ; LB=15.9 мГн ; LC=15.9 мГн ;
- Для трехфазной электрической цепи синусоидального тока, схема которой изображена на рис. 2-51-2.100, по заданным в таблице 2.2 параметрам нагрузки и линейному напряжению определить следующее:1. Вычислить фазные и линейные токи2. Для четырехпроводной цепи определить ток в нейтральном проводе3. Определить активную мощность во всей цепи и в каждой фазе отдельно4. Построить в масштабе диаграмму токов и напряжений. Вариант 1 Дано Рисунок 2.51; Uл=220 В; f=50 Гц; RA=3 Ом; RB=3 Ом; RC=3 Ом; LA=15.9 мГн ; LB=15.9 мГн ; LC=15.9 мГн ;
